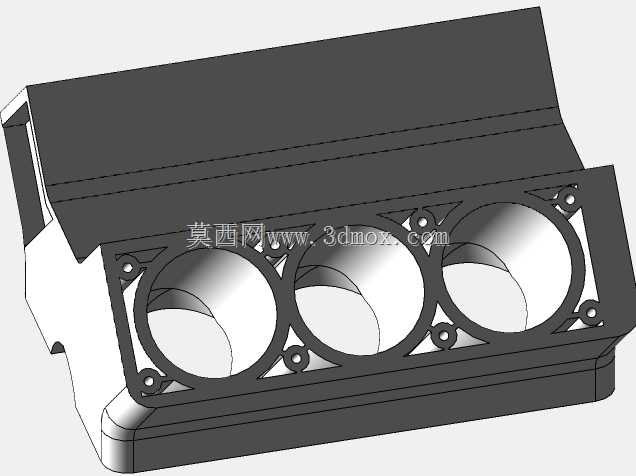

直列三缸汽车发动机缸体结构设计

　　这款直列三缸缸体的结构设计，首先要匹配小排量乘用车前置前驱的动力舱布局约束，在横向布置的空间里，既要容纳三个等缸径的气缸工作腔，还要预留曲轴回转、连杆摆动的足够空间，同时缸体侧壁要集成冷却水道、润滑油道的走腔，避免外接管路带来的密封风险与空间占用。从实际装机场景来看，这类缸体多用于1.0-1.5L排量的经济型乘用车、增程式电动车的增程器单元，日常运行工况覆盖城市通勤的低转速大负荷、高速巡航的恒定转速、急加速的瞬时高转速区间，因此缸体的刚性设计是核心考量点，三个缸孔之间的连接筋厚度经过反复迭代，既不能过厚导致整机重量超标，也不能过薄导致缸孔变形量超差，引发活塞环密封失效、机油耗上升的问题。

　　设计过程中，首先确定的是缸心距参数，这个尺寸直接决定了缸体的总长度，要和同平台的变速箱输入轴长度、悬置安装点位置做匹配，缸孔的圆柱度公差设定在0.01mm以内，保证活塞往复运动时的导向精度，缸体顶面的平面度公差控制在0.05mm以内，确保和气缸盖结合面的密封性能，避免冲缸垫的故障。缸体下部的曲轴箱部分采用了龙门式结构，相比平分式结构拥有更好的弯曲刚性，能够承受曲轴做功时的交变冲击力，主轴承盖的安装螺栓采用了对称布置的设计，螺栓的拧紧力矩、拧紧顺序都在建模时做了对应的工艺预留，保证装配后轴承孔的同轴度符合要求。

　　从安装边界来看，缸体侧面预留了机油滤清器、水泵、起动机、机油标尺的安装凸台，每个凸台的螺栓孔位置、孔径深度都对应配套附件的安装尺寸，不需要额外做转接支架，减少装配工序。缸体前端的正时链腔、后端的飞轮壳连接面都做了止口设计，保证装配时的同轴度定位，冷却水道的布置采用了纵向贯通的结构，每个缸孔周围都有均匀的水流通道，避免局部过热导致的缸体热变形，润滑油道则采用了斜孔加工的设计，从主油道直接连通到每个主轴承座、凸轮轴轴承座位置，减少机油流动的阻力，保证润滑压力稳定。

　　材料选用灰色铸铁材质，相比铝合金缸体拥有更好的刚性、耐磨性以及更低的成本，适合大批量量产的经济型动力单元，缸体的壁厚设计遵循等强度原则，受力大的主轴承座位置、缸孔周围壁厚适当加厚，非受力的侧壁位置做了适度的减薄，同时在侧壁上设计了交错的加强筋，既提升了缸体的固有频率，避免运行时产生共振噪声，也控制了整体重量。在建模过程中，所有的铸造圆角都做了统一规范，避免铸造时出现应力集中导致的开裂缺陷，加工面的预留加工余量根据不同位置的加工精度要求做了区分，顶面、缸孔、主轴承孔这些高精度面预留1.5-2mm的加工余量，普通安装面预留1mm左右的加工余量，兼顾铸造工艺性和后续机加工的效率。

　　实际使用中，这类三缸缸体的结构设计还要考虑平衡轴的安装空间，在缸体下部预留了平衡轴的安装轴承座位置，用来抵消三缸机固有的一阶往复惯性力矩，提升整机的运转平顺性，缸体上的所有油堵孔、水堵孔都设计了标准的管螺纹规格，方便后续的售后维修更换。另外，缸体侧面的爆震传感器安装位置特意选在两个缸之间的筋条位置，能够更准确地捕捉气缸内的爆震信号，给ECU提供精准的点火提前角调整依据，避免爆震导致的缸体损伤。整个缸体的建模过程完全遵循自上而下的设计逻辑，先确定整机的性能参数、边界安装尺寸，再逐步细化内部的水道、油道、加强筋结构，每一处结构都对应实际的功能需求，没有冗余的设计元素，完全满足量产制造、装配、使用全流程的工程要求。
