叉车轮毂带轴连接总成结构设计

　　厂内仓储物流场景中，叉车的行走轮系直接决定了设备的载荷承载能力与转向灵活性，轮毂作为连接轮胎与转向桥/驱动桥轴端的核心承载部件，其结构合理性直接影响整车的作业可靠性与维护成本。不同于乘用车辆的轮毂结构，叉车作业时面临的载荷工况更为复杂，不仅要承受满载时的垂直静载荷，还要应对起步、制动时的纵向冲击，以及堆高作业侧偏时的横向力矩，尤其是在仓储库区不平整地面、装卸货月台过渡段等场景，瞬时冲击载荷往往能达到额定载荷的1.5-2倍，这对轮毂的结构强度、安装定位精度都提出了极高要求。

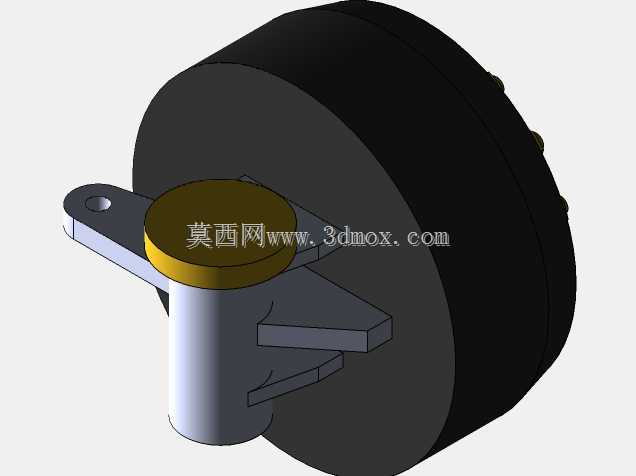

　　本次呈现的轮毂结构集成了轴端连接支座与轮胎安装位，整体采用一体化的承载布局，外侧轮缘为标准的实心轮胎安装止口，适配工业叉车常用的高弹性实心橡胶轮胎，轮缘的径向跳动公差控制在0.2mm以内，避免轮胎装配后出现运转偏摆，降低行走过程中的异常磨损。轮毂中心的轴套部分采用阶梯式结构，与桥体输出轴的配合段选用H7/k6的过渡配合公差，既保证装配时的同轴度要求，又能避免长期受冲击后出现轴孔配合松旷的问题。轴端延伸出的带孔安装支耳为转向限位连接位，支耳上的销孔与转向拉杆的球头销配合，销孔内预留了润滑脂槽，可在日常维护时通过注油嘴补充润滑脂，减少铰接部位的干摩擦磨损，延长转向机构的使用寿命。

　　从结构设计逻辑来看，该轮毂摒弃了传统分体式轮盘与轮辋的焊接结构，采用整体式的承载基体，轮辐部位设置了三道径向加强筋，筋条的走向与载荷传递路径完全匹配，垂直载荷从轮胎接地面经轮辋传递到轮辐时，可通过加强筋均匀分散到中心轴套位置，避免局部应力集中导致的轮辐开裂。轮毂与轮胎配合的轮缘内侧设置了两道环形防滑槽，轮胎装配后通过压圈锁紧时，防滑槽可嵌入轮胎胎圈的橡胶层内部，避免叉车急起步、急制动时轮胎与轮毂之间出现相对滑转，尤其是在地面有油污、水渍的仓储场景，这种防滑结构能大幅降低轮胎脱圈的故障概率。

　　安装边界方面，该轮毂的轴向安装尺寸完全适配1.5-2吨级电动平衡重式叉车的转向桥轴端参数，中心轴套的有效配合长度为65mm，可完全包覆桥体轴头的承载段，避免轴头悬臂过长导致的弯曲应力过大问题。支耳上的销孔中心与轮毂中心的偏心距为42mm，匹配该吨位叉车的转向梯形设计参数，转向时的内轮最大转角可达72度，满足窄通道仓储作业的小半径转向需求。轮毂外侧的轴端盖安装位预留了3个M6的螺纹孔，可装配防尘端盖，避免厂区内的粉尘、铁屑、水渍进入轴头轴承位置，保护轴承的润滑环境，延长轴承的更换周期。

　　在实际工况适配性上，该轮毂的结构充分考虑了叉车的作业特性，轮辋部分的壁厚经过载荷校核，在2倍额定冲击载荷下的最大应力值远低于材料的屈服强度，安全系数达到2.8以上，完全满足工业车辆的强度设计规范。轴套部位的两个轴承安装位分别适配圆锥滚子轴承与深沟球轴承的组合配置，圆锥滚子轴承承受径向与轴向的复合载荷，深沟球轴承辅助承担径向载荷，这种轴承配置既能承受重载作业时的各向冲击力，又能保证轮毂转动的灵活性，减少行走过程中的阻力损耗。不同于部分轻量化设计的乘用车辆轮毂，该结构没有设置冗余的减重孔，所有结构面都服务于载荷传递与安装定位，虽然整体重量略高于冲压焊接式轮毂，但在厂区重载作业场景下的使用寿命可提升40%以上，大幅降低设备的停机维护时间，更适合高负荷连续作业的物流仓储场景。
