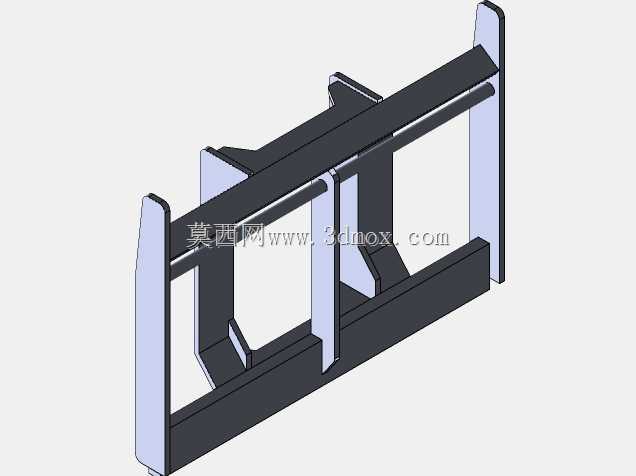

叉车门架前端承载连接端架结构

　　该部件属于叉车门架系统前端的核心承载连接构件，日常作业中直接衔接货叉架与滑移动轨，承担货叉传递的全部竖向载荷与横向偏载力矩，是仓储、厂区转运、货场堆垛场景下叉车取放货物时载荷传递路径上的关键受力件。从实际工况来看，叉车在叉取1-3吨级常规托盘货物时，该端架需要承受货叉上下移动带来的交变冲击，尤其是在不平路面行驶、货物偏载放置、急停急起的工况下，构件的焊缝强度与结构刚度直接决定了门架系统的作业可靠性，一旦出现结构变形，会直接导致货叉卡滞、升降不畅，甚至出现货物滑落的安全隐患。设计过程中优先采用框架式焊接结构，主体以矩形型钢作为纵向主承力梁，两侧设置带安装滑槽的立式支板，支板内侧预留与门架滚轮配合的安装基准面，

　　保证端架沿门架导轨滑动时的间隙均匀，避免运行过程中出现卡涩、异响。中部设置两道横向加强筋与斜向支撑肋，斜肋的布置角度完全匹配载荷传递的力流方向，将货叉挂载点的集中载荷快速分散到两侧纵向主梁上，避免局部应力集中导致的焊缝开裂。构件的安装边界完全适配标准二级门架的前端接口，两侧立式支板的外侧安装面与门架内侧导轨的间隙控制在1-2mm，预留滚轮调整的余量，不需要额外加工转接板即可直接完成装配，降低现场维护的替换成本。外形尺寸上，整体宽度匹配标准1070mm货叉安装间距，竖向高度适配门架最大起升高度下的滑移动程，不会在端架上升到最高位置时与门架上横梁发生干涉。结构上所有外露棱边均做了倒角处理，避免装配过程中划伤操作人员，

　　焊接位置均采用连续角焊缝，焊后做去应力处理，减少长期交变载荷下的焊接变形。实际选型替换时，该构件可直接适配同吨位级的平衡重式叉车，不需要对原有门架结构做二次修改，安装时仅需将两侧支板的滚轮组件预装到位，卡入门架导轨后连接货叉挂板即可完成装配，日常维护中仅需定期检查焊缝是否出现裂纹、滚轮安装螺栓是否松动即可，不需要做额外的保养维护。从结构受力角度看，该端架的主承力梁截面选型经过载荷校核，在额定载荷1.25倍的静载测试下，最大变形量控制在1.5mm以内，满足工业车辆相关结构件的刚度要求，斜向支撑肋的设置有效降低了偏载工况下的结构扭转量，即使货物重心偏移到货叉单侧边缘，端架也不会出现明显的扭转变形，保证货叉升降过程的平顺性。
