叉车门架承载车架结构三维设计

项目分类:叉车 发布时间:2022-01-13 ID:499010
  • 叉车门架承载车架结构三维设计

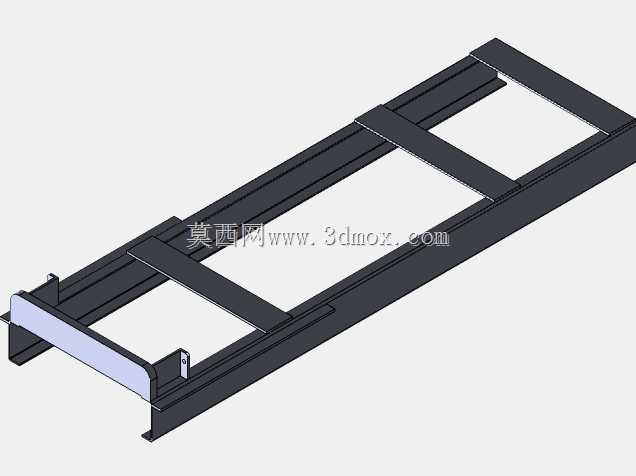

  作为仓储物流、厂区物料转运场景里的核心承载构件,这款车架是叉车门架系统与行走底盘衔接的核心受力部件,日常作业中需要承载额定起重量下的全部货载冲击,同时要适配门架起升过程中的偏载、制动惯性带来的交变载荷,设计阶段首先要明确的就是安装边界:车架整体采用长箱型梁拼接结构,两侧主纵梁为槽钢折弯成型的闭口截面,纵向贯通整个安装区间,横向通过三道等间距布置的横梁做刚性连接,横梁与纵梁之间采用满焊连接,焊缝高度根据截面受力梯度做差异化设置,靠近前端门架安装位的横梁焊缝高度比尾部横梁高2mm,对应前端集中载荷的受力需求。

  从实际用途来看,这个车架承担的功能不止是承载货载,前端的折弯挡边结构是门架滚轮组的下限位安装基准,预留的安装孔位直接对应门架底部的铰接支座,安装时需要保证两侧铰接孔的同轴度公差控制在0.1mm以内,避免门架起升过程中出现卡滞、偏磨的问题;纵梁侧面预留的安装支座,是用来固定倾斜油缸的铰接点,作业过程中门架的前后倾动作,全部通过这两个支座将载荷传递到车架主体,因此支座与纵梁的连接位置额外增加了加强贴板,贴板厚度与纵梁壁厚保持一致,避免应力集中导致的焊缝开裂。

  设计思路上没有采用整体铸造的结构,而是全部选用标准型材拼接,一方面是降低生产加工的成本,型材下料后直接通过工装定位焊接即可完成主体成型,不需要开模铸造的长周期投入,另一方面焊接结构的车架在后续维修更换时更方便,局部构件出现变形可以单独切割更换,不需要整体报废。截面选型阶段做过几轮受力仿真验证,最初的方案纵梁选用的是更小规格的槽钢,在额定载荷1.25倍的静载仿真下,纵梁中部的扰度超过了许用值,后续将纵梁截面高度提升15%,同时在纵梁内部对应横梁连接的位置增加了局部加强衬板,最终仿真结果显示,额定载荷下最大扰度控制在跨度的1/1000以内,满足工业车辆的刚度要求,反复加载10万次的疲劳仿真也没有出现应力超过材料屈服强度的点位。

  外形尺寸方面,车架整体长度适配对应吨位叉车的轴距要求,宽度方向严格控制在轮距的安装边界以内,两侧纵梁的外侧距离不能超过转向轮的内侧回转半径,避免车辆转向时轮胎与车架发生干涉;前端的挡边结构突出纵梁平面30mm,一方面是作为门架下落时的机械限位,另一方面可以阻挡作业过程中洒落的物料、杂物进入车架内部的管线布置区,车架尾部预留的安装平面是用来固定配重块的,平面上的安装孔位置与配重块的定位销严格对应,保证配重安装后重心落在车辆设计的纵向稳定区间内,避免满载起升时出现前倾失稳的问题。

  实际装配逻辑上,车架作为整个叉车的承载基底,上方需要覆盖驾驶舱的底板,下方要连接前桥、转向桥的安装支座,因此所有安装面的平面度公差在焊接完成后需要通过机加工保证,焊接工序完成后先做去应力退火,再对各个安装基准面做铣削加工,消除焊接变形带来的装配误差;管线布置的空间预留也在设计阶段做了同步考虑,横梁与纵梁围成的空腔区域,刚好可以布置液压油管、整车线束,不需要额外增加管线固定支架,横梁上预留的穿线孔边缘做了翻边钝化处理,避免长期震动过程中管线被孔边毛刺割破。

  从工况适配的角度,这款车架的结构设计同时适配平衡重式叉车的室内仓储作业与厂区室外转运需求,型材表面的处理预留了抛丸、喷漆的工艺余量,焊接完成后整体抛丸去除氧化皮再做防锈底漆与面漆喷涂,可以适应厂区多尘、偶尔有油水洒落的作业环境,不会因为短期的锈蚀影响结构强度;各个铰接位置的安装孔都设计了润滑脂注油通道的预留空间,后续日常维保的时候可以直接在车架侧面的注油嘴加注润滑脂,不需要拆解构件就能完成铰接点的保养,降低后期运维的工作量。
