66mm直径三叶片航空涵道风扇结构

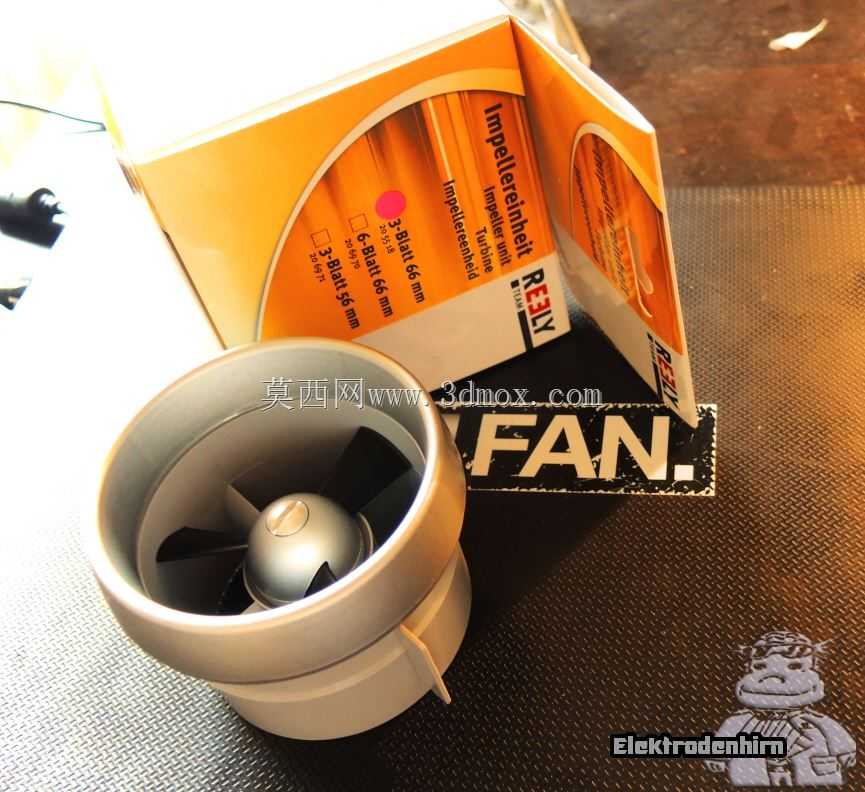

　　这款66mm直径的三叶片布拉特叶轮，属于涵道式风扇的核心动部件，主要适配小型航模动力系统、微型通风送风单元这类对安装空间、动平衡精度有明确要求的场景。在航模应用场景中，这类叶轮通常搭配匹配转速的外转子无刷电机使用，装入对应内径的涵道筒后，能够通过叶片的高速旋转压缩空气，在涵道约束下形成高速定向气流，为固定翼航模、小型涵道类飞行器提供推进动力，相比同规格的螺旋桨动力，涵道叶轮的气流更集中，高速飞行状态下的气动效率更稳定，同时外露旋转部件更少，使用安全性更高。在微型通风场景中，这类叶轮也可装入对应尺寸的圆筒风道内，作为小型设备的散热送风单元，为紧凑空间内的电子元器件、小型动力单元提供定向风冷散热，适配对送风风压有一定要求、

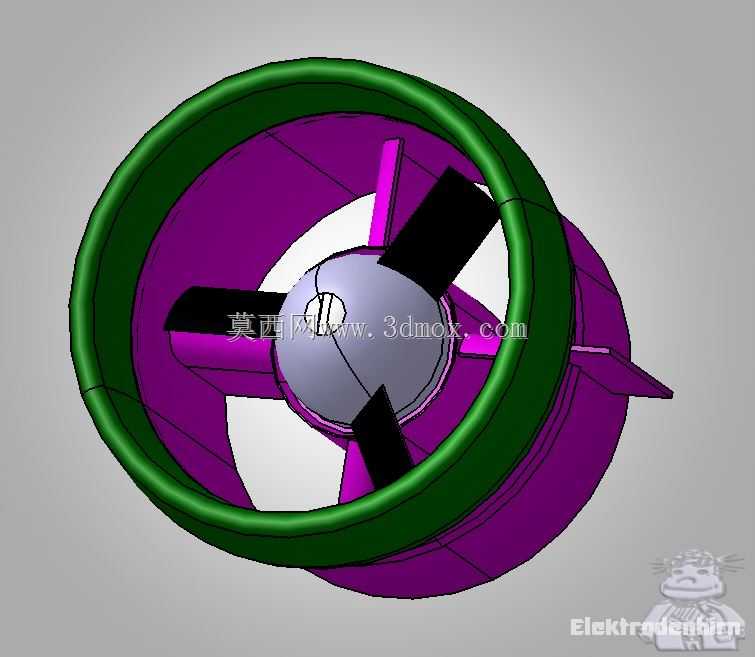

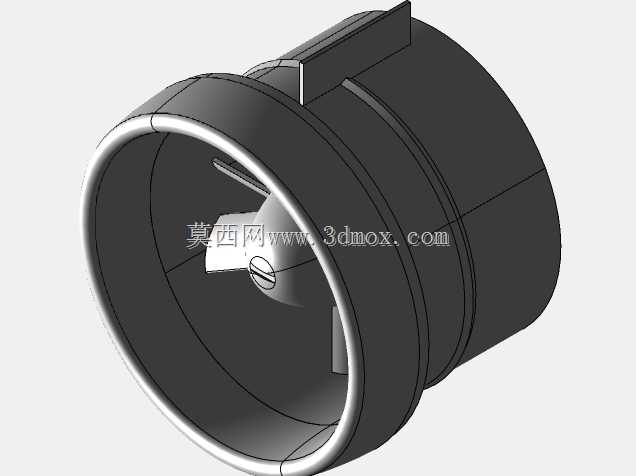

　　安装轴向尺寸受限的设备布局。从功能特性来看，三叶片的布局在动平衡调校难度、气动效率、高速旋转强度三者间做了平衡，叶片采用大扭角设计，从叶根到叶梢的弦长、扭角连续过渡，能够在额定转速下尽可能减少叶尖涡流损失，提升气流的轴向输出效率；中心的整流帽采用圆弧过渡造型，能够打散进入叶轮中心区域的乱流，减少进气端的气动阻力，避免气流在轮毂位置形成紊流区影响整体送风效率；叶轮外圈的轮缘结构与涵道内壁保持极小的配合间隙，能够减少叶片顶端的气流回流，进一步提升涵道整体的增压效果。从设计思路层面，这类叶轮的建模首先要确定核心安装边界：整体外径为66mm，适配标准66mm内径的涵道筒体，轮毂中心预留与电机输出轴匹配的安装孔位，

　　安装位的轴向定位尺寸需要匹配常用航模电机的轴伸长度，保证叶轮装入后不会与涵道前后端的结构产生干涉。叶片的曲面构建需要先确定不同半径截面的翼型参数，叶根位置的翼型厚度更大，保证与轮毂连接的结构强度，能够承受高速旋转下的离心力载荷，叶梢位置的翼型更薄，降低旋转过程中的空气阻力，同时减少翼尖涡流的产生。建模过程中需要严格控制每个叶片的相位角偏差，三个叶片沿轮毂周向120度均匀分布，曲面的曲率连续性要达到G2级别，避免高速旋转时因为曲面不连续产生额外的气动噪音与振动。在安装边界上，叶轮的轴向总长度需要控制在适配涵道的尺寸范围内，后端的轮毂定位台阶要与电机的安装端面紧密贴合，保证旋转过程中不会出现轴向窜动；

　　叶轮与涵道内壁的单边间隙通常控制在0.2-0.5mm之间，间隙过大会导致气流回流损失增加，间隙过小则容易因为加工误差、高速旋转下的叶片形变出现刮蹭内壁的问题。在结构强度校核层面，需要针对额定工作转速下的离心载荷做验证，叶片与轮毂的连接位置做圆角过渡，避免应力集中，保证在最高工作转速下叶片的形变量在允许范围内，不会出现叶片断裂、形变超差的问题。这类叶轮的实际使用中，动平衡精度是影响工作稳定性的核心指标，建模阶段就需要保证整体结构的质量分布均匀，每个叶片的质量、质心位置偏差控制在极小范围内，减少后续动平衡调校的工作量，避免高速旋转时产生过大振动，影响电机轴承的使用寿命与整体运行的稳定性。
