Cestari硬齿面切切减速机三维结构模型

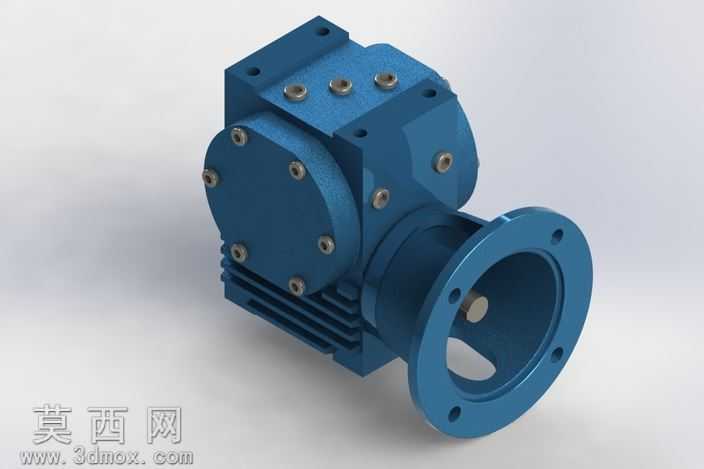

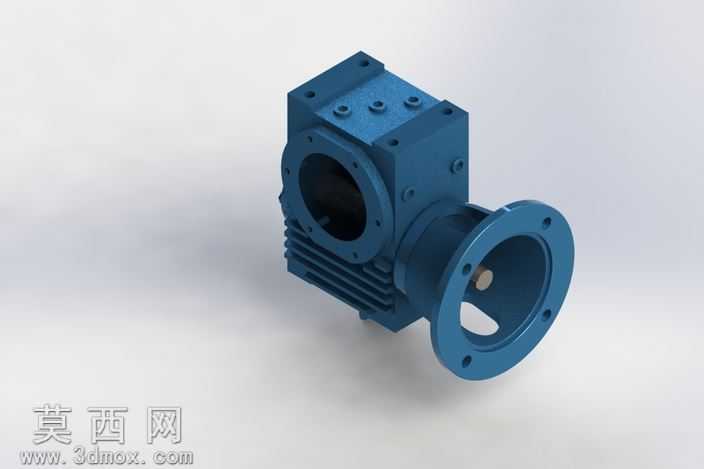

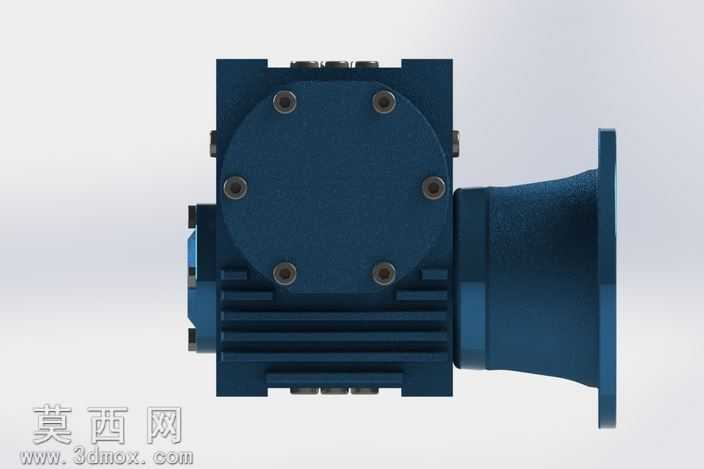

本模型为Cestari系列硬齿面切切减速机的高精度三维建模成果，建模过程严格遵循硬齿面减速机的工业设计规范与实际加工装配逻辑，完整还原了该款减速机的全部结构细节。建模阶段首先基于硬齿面齿轮传动的参数化设计逻辑，确定各级传动齿轮的模数、齿数、压力角、齿宽等核心参数，通过齿廓渐开线方程精准生成齿面特征，保证齿轮啮合关系的准确性，避免传动干涉问题。箱体部分采用分体式结构建模，分别构建主箱体、侧端盖、输入法兰端等独立部件，对箱体表面的安装定位孔、螺栓沉孔、散热筋结构逐一进行特征绘制，所有孔位的位置度、孔径尺寸均匹配实际工业安装标准，螺栓连接件按照标准件参数进行建模，还原螺栓头部、螺纹段的细节特征，保证装配关系与实物完全一致。输入侧采用法兰式连接结构，建模时精准绘制法兰盘的止口、安装孔分布、输入轴伸出段的轴径、键槽特征，可与标准驱动电机直接实现装配匹配；输出侧的轴系结构包含轴承安装位、密封槽位等细节，完整还原轴系的支撑与密封结构设计。材质与渲染阶段，针对不同部件赋予对应工业材质：箱体部分采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸造箱体的表面质感；端盖、螺栓等机加工部件赋予亮面金属材质，体现机加工表面的光洁度；输入法兰部分做了表面氧化处理的材质效果，区分不同部件的工艺特征。渲染时采用三点布光方案，主光突出减速机的主体结构轮廓，辅光消除结构暗部的死黑区域，轮廓光勾勒箱体边缘与散热筋的立体感，最终渲染图清晰展现减速机的外观形态与结构层次。设计思路上，该款硬齿面切切减速机采用正交轴传动布局，兼顾小体积与大传动比的设计需求，箱体的散热筋结构可提升持续运行时的散热效率，分体式箱体设计便于内部齿轮、轴承的装配与后期维护，法兰式输入结构简化了与驱动单元的连接流程，整体结构紧凑、传动平稳，适用于各类需要大扭矩低转速输出的工业传动场景，建模过程中对所有配合面做了公差适配的特征处理，保证模型可直接用于装配验证、工程出图等后续设计环节。
