带安装底座的立式空心连接柱结构

　　在自动化生产线的流体输送工位、小型气动执行机构的支撑点位以及实验室气路终端的固定场景中，这类带方形安装底座的立式空心连接结构有着非常高频的应用。不同于实心支撑柱的设计，空心柱体的内部通孔可以直接走气管、细线缆或者低压流体管路，既能够承担上部构件的支撑定位作用，又能实现管线的内置排布，避免管线外露带来的剐蹭、积尘问题，在洁净车间的设备布局中，这种结构还能减少卫生死角，方便日常的工位清洁维护。

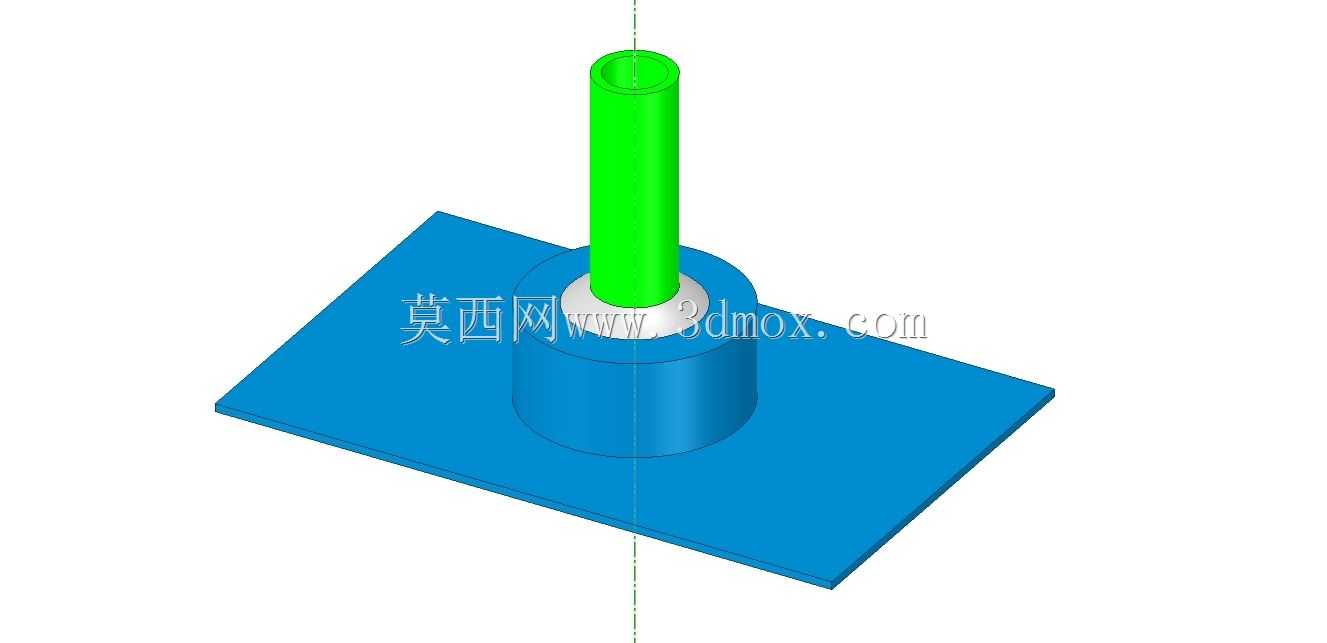

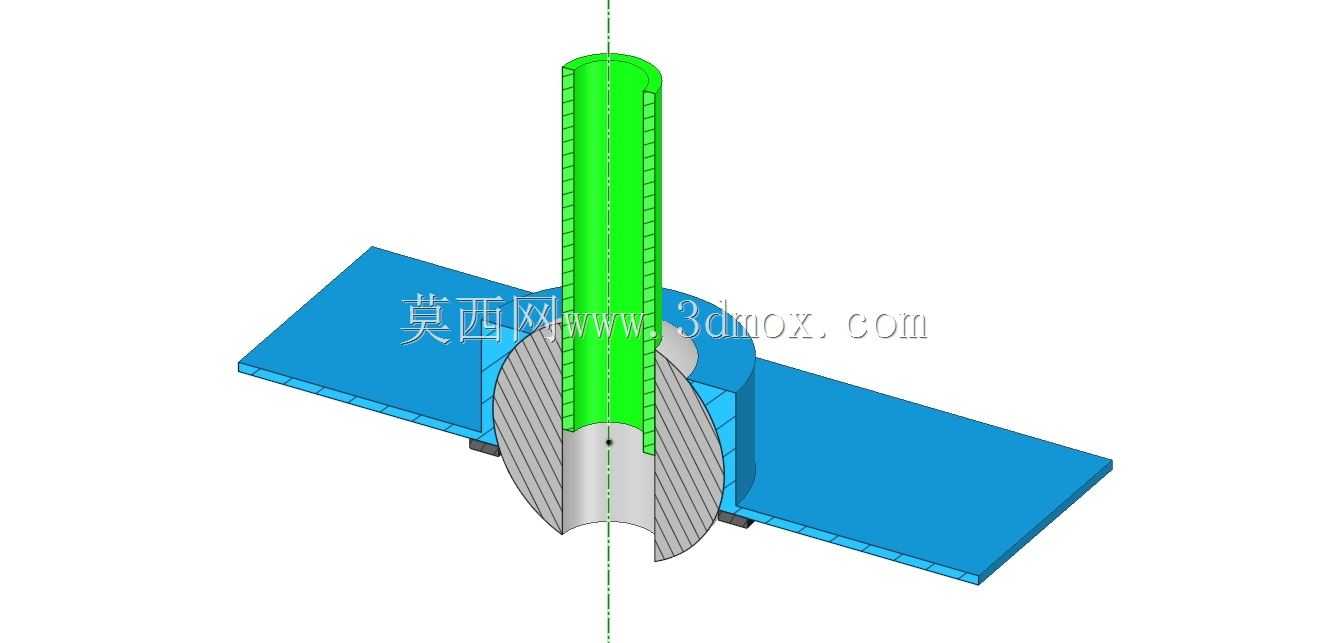

　　从结构设计的逻辑来看，底部的方形安装板是整个构件的承载基础，板件的四个角位预留了安装孔位，安装时可以通过螺栓直接固定在设备台面、型材框架或者墙面预埋板上，方形板的接触面积远大于柱体本身的横截面积，能够有效分散上部载荷带来的压应力，避免长期受力后安装基面出现凹陷变形。柱体与底板衔接的位置做了加厚的凸台过渡，这个过渡段不是多余的设计，一方面可以消除柱体与底板垂直连接位置的应力集中，避免设备运行过程中振动带来的焊缝开裂或者结构断裂问题，另一方面凸台的外径略大于上部空心柱的外径，安装时可以作为定位基准，配合上部构件的安装槽实现快速对位，减少现场安装的调整时间。

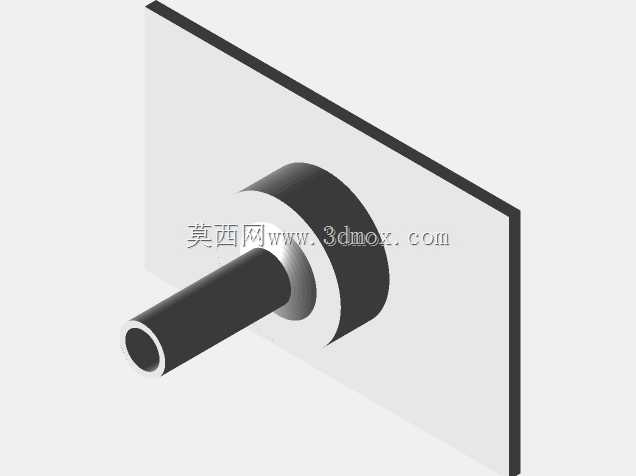

　　上部的空心柱采用等径设计，内壁做了光滑处理，当作为流体通道使用时，光滑内壁可以减少流体输送的阻力，降低压力损耗，走线缆的时候也不会划伤线缆的外绝缘层。柱体的顶端做了平口处理，可以根据实际使用需求外接快插接头、法兰盘或者锁紧螺母，适配不同规格的外接管路或者上部功能构件。整个结构的安装边界需要提前核算，方形底板的边长决定了安装时需要预留的平面空间，柱体的高度决定了上部构件的最终安装高度，空心柱的内径决定了可穿过的管线最大外径或者流体的最大通流能力，在做设备布局设计的时候，需要结合现场的管线走向、周边构件的运动行程来选定对应尺寸的构件，避免出现安装后柱体与周边运动部件发生干涉的问题。

　　在不同的应用场景下，这个结构的材质选择也有对应的调整，用于普通气动回路支撑时可以选用硬质PVC或者ABS材质，成本低重量轻，安装便捷；用于有一定载荷的机械支撑点位时，可以选用铝合金材质，兼顾强度与轻量化需求；用于有腐蚀性流体输送或者潮湿工况时，则可以选用304不锈钢材质，提升结构的耐锈蚀能力。设计建模的时候，需要重点保证柱体与安装底板的垂直度，公差控制在机械安装的通用精度范围内，否则上部安装的构件会出现倾斜，影响后续的设备运行精度；空心柱的内壁与外壁的同轴度也需要控制在合理范围，避免壁厚不均带来的局部强度薄弱问题，在承压使用的场景下，壁厚不均的位置很容易因为应力集中出现破损泄漏。

　　实际选型应用中，不能只看构件的静态承载能力，还要结合设备运行时的振动频率、冲击载荷大小来校核结构强度，比如在有往复运动机构的设备上使用时，需要在安装底板与安装基面之间增加减震垫片，减少振动传递带来的连接螺栓松动问题；如果用于流体输送场景，还要核算柱体壁厚能够承受的最大工作压力，避免压力超限导致柱体破裂。这类结构看似简单，却是很多自动化设备、气路管路系统中不可或缺的基础连接件，合理的结构设计与尺寸选型，能够有效提升整个设备的运行稳定性，减少后期的维护更换成本。
