直列四缸发动机曲轴结构三维数模

　　做动力总成结构设计快十年，经手的曲轴数模少说也有三四十套，这套直列四缸曲轴的结构细节，刚好踩中了乘用车自然吸气机型的主流设计逻辑，没有多余的花哨结构，每一处尺寸都卡着实际装机的边界要求。先从安装场景说，这类曲轴主要适配1.6L-2.0L排量的直列四缸往复式内燃机，装在缸体下部的曲轴箱腔内，两端分别连接前端轮系和后端飞轮，是把活塞往复直线运动转化为旋转扭矩输出的核心回转部件，日常装机时要匹配轴瓦、止推片、正时链轮、曲轴皮带轮、飞轮总成这些周边件，任何一处轴颈的尺寸公差超差，都会直接导致装机后抱瓦、异响甚至动力中断的故障。

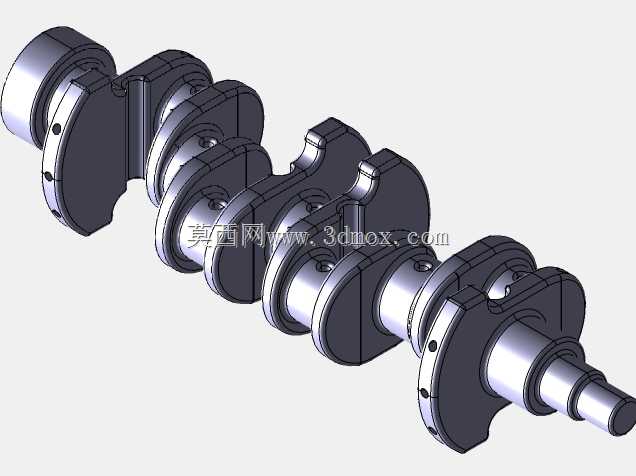

　　从功能特性上拆解，这套曲轴采用全支撑结构设计，五个主轴颈分布在四个曲柄销的两侧，每个连杆轴颈对应一组活塞连杆组件，平衡块的轮廓是经过动平衡校核的，能抵消四缸机二阶往复惯性力带来的振动，实际建模时特意把平衡块的去重孔位置做了预留，方便后续工艺阶段根据动平衡测试结果调整去重量，不用再重新修改主体结构。曲柄臂的过渡圆角做了强化处理的结构示意，这个位置是曲轴应力集中最严重的区域，实际生产中这里会采用圆角滚压工艺提升疲劳强度，建模时把圆角半径严格控制在R3-R4区间，既不会因为圆角过小导致应力集中系数超标，也不会因为圆角过大和轴瓦边缘发生运动干涉。

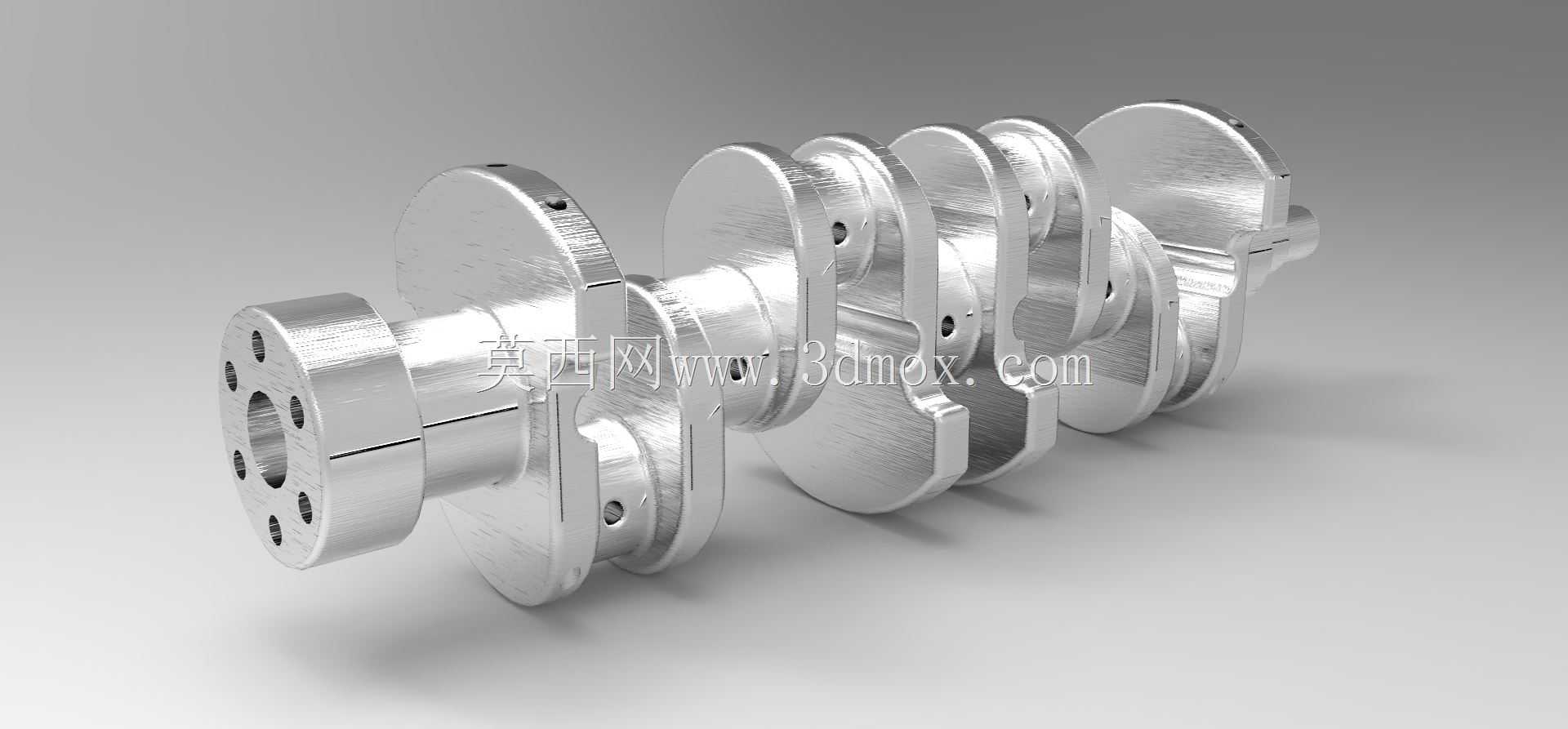

　　设计思路上完全遵循量产件的开发逻辑，没有做概念化的异形结构：前端轴颈预留了正时链轮、曲轴皮带轮、油封的安装位，键槽位置和原厂机型的相位要求完全对齐，安装时只要对准键槽推入就能保证配气相位的初始位置正确，不用反复调整角度；后端的法兰盘做了飞轮定位销孔、螺栓过孔的结构，定位销的位置采用非对称设计，能避免维修时装反飞轮导致的点火正时错误。润滑油道的走向是内置在曲轴本体内部的，从主轴颈通过斜向油孔连通到对应的连杆轴颈，建模时把油孔的倒角、孔口位置都做了准确还原，实际加工时这些油孔的位置度公差要求很高，一旦偏斜就会导致润滑油路不通，连杆轴颈得不到有效润滑出现干磨。

　　外形尺寸和安装边界这块，建模时严格按照量产机型的尺寸链做了约束：主轴颈直径、连杆轴颈直径的公差带按照IT6级精度预留，和轴瓦的配合间隙控制在0.02mm-0.04mm的合理区间，满足流体动压润滑的要求；曲轴的总长度刚好适配对应排量机型的缸体长度，两端伸出曲轴箱的长度不会和前端正时罩盖、后端变速箱壳体发生干涉，回转半径经过校核，曲柄臂和平衡块在运转过程中不会碰到曲轴箱内壁、机油泵集滤器这些周边部件。止推面的位置设置在第三道主轴颈两侧，用来限制曲轴的轴向窜动量，轴向间隙预留0.1mm-0.2mm的空间，既能避免热胀冷缩导致的卡滞，也不会因为间隙过大出现轴向窜动异响。

　　实际做结构校核的时候，还要考虑曲轴的扭转振动特性，这套数模的曲柄臂厚度、主轴颈跨度都是经过扭振计算匹配的，前端可以适配对应的扭转减振器，把发动机常用转速区间的扭振幅值控制在安全范围内，避免长期运转出现曲轴断裂的疲劳失效。很多新手建模时容易忽略油孔的位置和过渡圆角的处理，要么把油孔开在应力集中的区域，要么圆角做的太小，导致后续有限元分析时应力值超标，这套数模在这些细节上的处理完全贴合量产实际，不管是用来做结构学习、教学演示，还是作为新机型开发的参考基准，都能直接对应到实际工程场景，不会出现和生产实际脱节的结构问题。
