汽车通风式钻孔制动盘结构设计

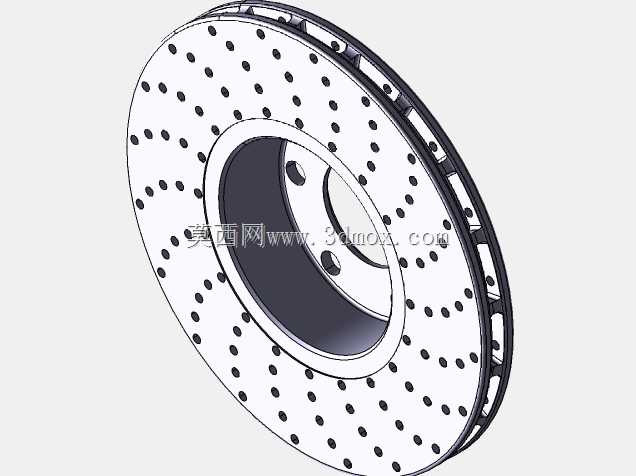

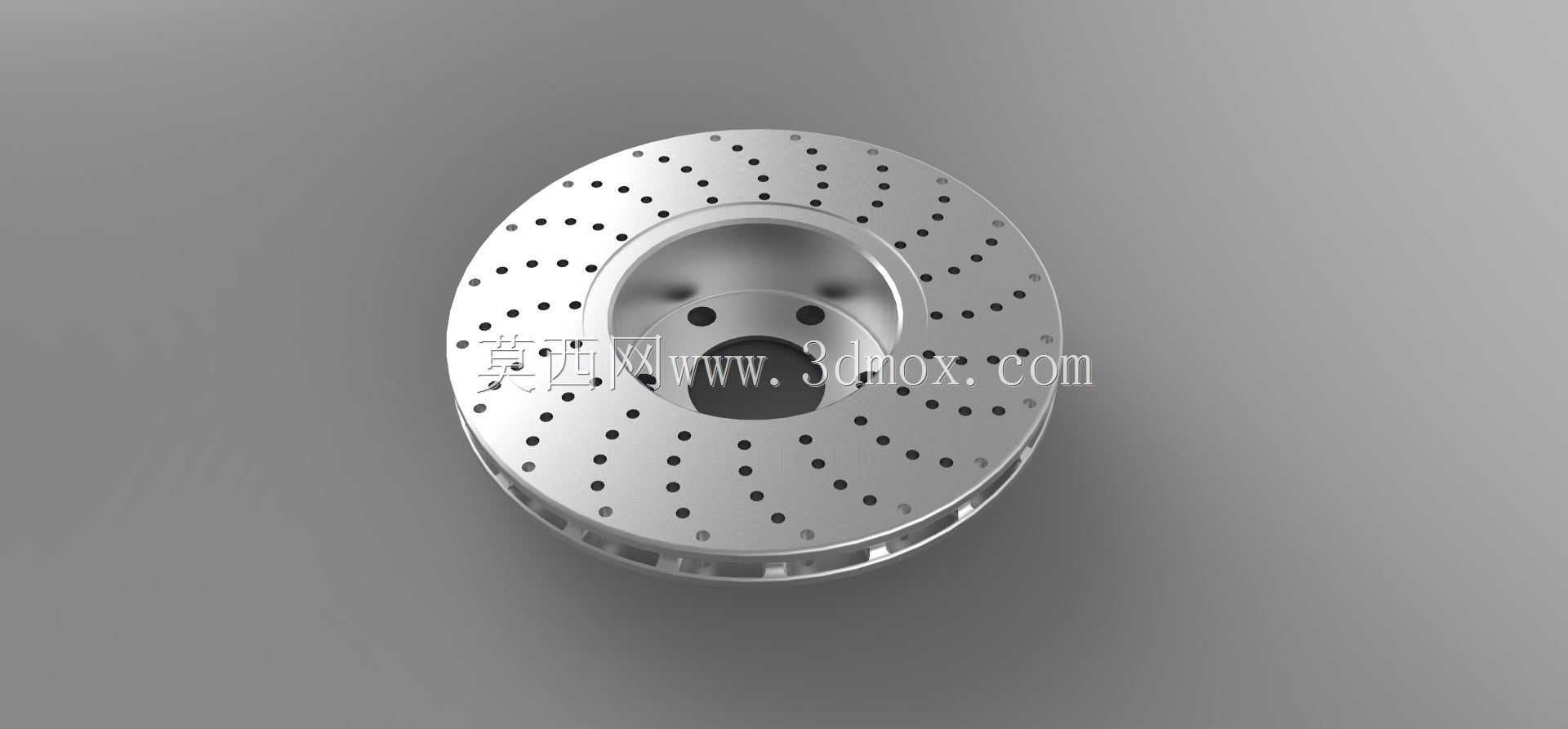

　　这款钻孔通风式制动盘是乘用车盘式制动系统的核心摩擦承载部件，日常装车场景覆盖家用轿车、轻型SUV的前轮制动位，也可适配部分改装车型的制动升级需求，实际工作中承担着将车辆动能通过摩擦转化为热能散出的核心作用，直接决定车辆制动过程的稳定性与连续制动的抗热衰减能力。从结构设计逻辑来看，这款制动盘采用双摩擦面中间带通风筋的夹层结构，区别于实心制动盘的单一本体，中间的径向通风筋在车轮带动盘体旋转时，会形成类似离心风扇的导风效应，将外界冷空气从盘体内圈导入，顺着筋片间的流道从外圈甩出，持续带走摩擦面产生的热量，避免连续制动后摩擦面温度过高引发摩擦系数骤降的热衰退问题。摩擦工作面上规则排布的钻孔结构，并非单纯的外观装饰设计，

　　每一处钻孔的位置都经过动平衡校核，一方面可以在制动初期快速刮除制动片表面磨落的粉尘碎屑，避免碎屑夹在盘片之间形成异常磨痕导致制动抖动，另一方面在雨天涉水行驶时，钻孔可以快速打破摩擦面间的水膜，缩短涉水后的制动响应距离，减少水滑现象带来的制动失效风险。从安装边界维度来看，盘体中心的定位凸台与轮毂轴头的配合尺寸采用行业通用的过渡配合公差，中心孔周围的安装螺栓孔位按照对应车型的轮毂螺栓分布圆直径设计，安装时只需将盘体贴合轮毂安装面，穿入固定螺栓按对角顺序拧紧至规定扭矩即可完成装配，不需要额外做位置调整。盘体的总厚度、摩擦面的有效工作半径都和匹配的制动卡钳、制动片参数完全适配，摩擦面的平面度、端面跳动量控制在微米级公差范围内，

　　避免装车后制动时出现方向盘抖动、踏板弹脚的异常问题。设计过程中对盘体的壁厚做了均匀化处理，摩擦面的磨损余量按照常规民用车辆的使用周期设定，正常使用工况下可以覆盖多次制动片更换的全周期，不需要提前更换盘体。通风筋的排布采用不等距错位设计，既可以保证通风散热的效率，也能打破旋转过程中筋片切割空气产生的固定频率共振，降低制动过程中产生的高频啸叫噪音。钻孔的孔径与深度经过反复验证，不会因为钻孔导致盘体结构强度下降，在承受紧急制动时的巨大夹紧力矩与热应力时，不会出现盘体开裂、变形的问题。从实际使用的功能特性来看，这款制动盘相比普通实心盘，连续十次全力制动后的盘面温度可以降低15%左右，热衰退出现的时间明显延后，摩擦系数的波动范围更小，

　　制动踏板的脚感一致性更好。钻孔结构带来的排屑排水效果，也让盘片之间的贴合度始终保持在较高水平，减少了制动片的偏磨问题，延长了摩擦片的实际使用寿命。在建模过程中，所有的安装配合面都做了公差带的预留，通风筋的圆角过渡、钻孔的孔口倒角都按照实际加工工艺要求做了细节处理，模型可以直接导入工程图模块生成加工图纸，也可以用于制动系统的装配干涉校验、散热性能仿真分析的基础数模使用。
