蛋形透明罩多单元桌面音箱结构设计

　　这款桌面音箱的结构设计，首先从使用场景的适配性出发，针对个人桌面近场聆听的需求做了全维度的结构考量。日常办公桌面的可用纵深通常在300mm到450mm之间，横向留给音频设备的空间大多不超过200mm，因此整体采用下窄上宽的类蛋形轮廓，底部支撑座直径控制在120mm，不会占用过多桌面摆放面积，同时底部做了三层阶梯式的防滑结构，最底层接触桌面的部分预留了1.5mm的环形槽，可粘贴橡胶防滑垫，避免桌面震动时设备移位，也能减少箱体谐振带来的音质劣化。支撑部分采用三根均匀分布的立柱连接底座与主腔体，立柱直径8mm，呈120度圆周排布，既保证了结构连接强度，又让主腔体与桌面之间留出25mm的空隙，减少桌面反射声对中低频的干扰，

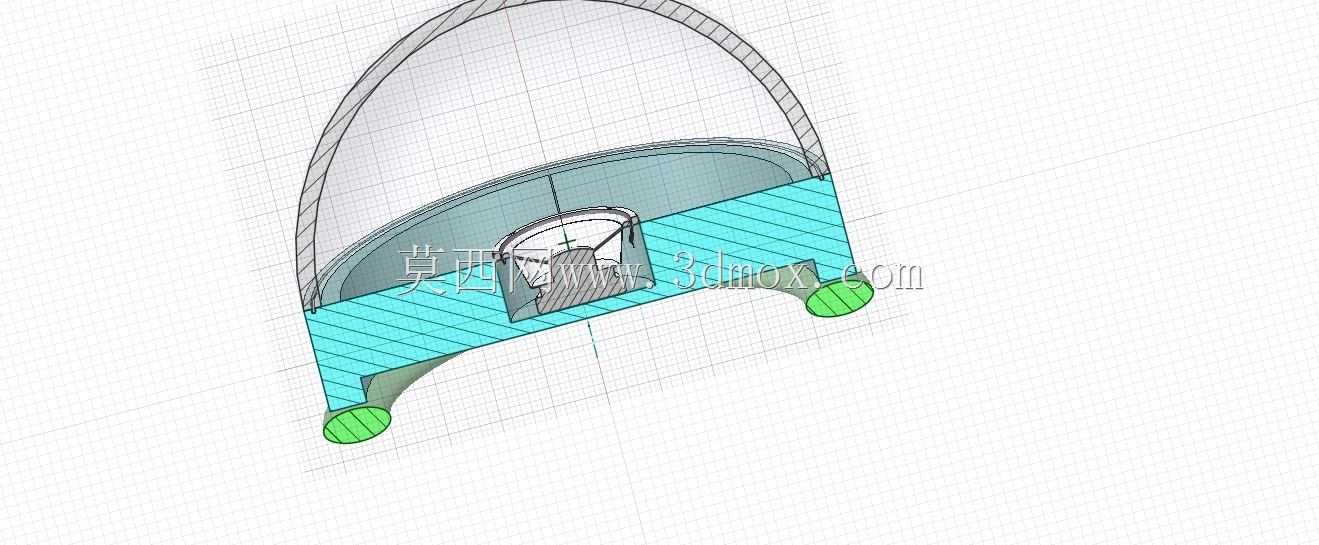

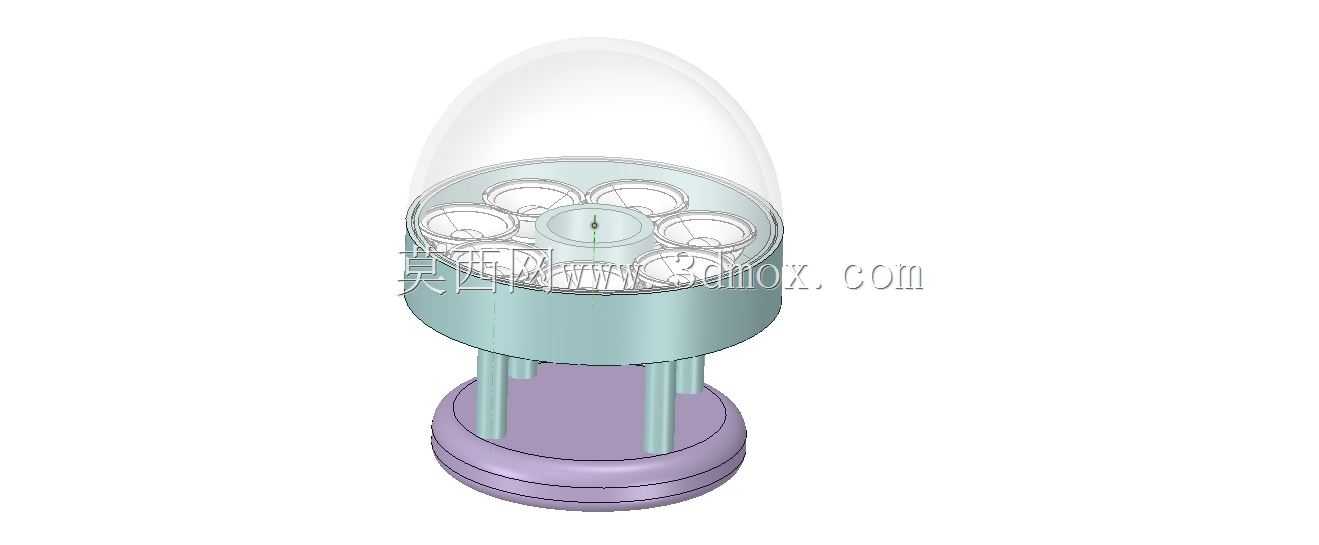

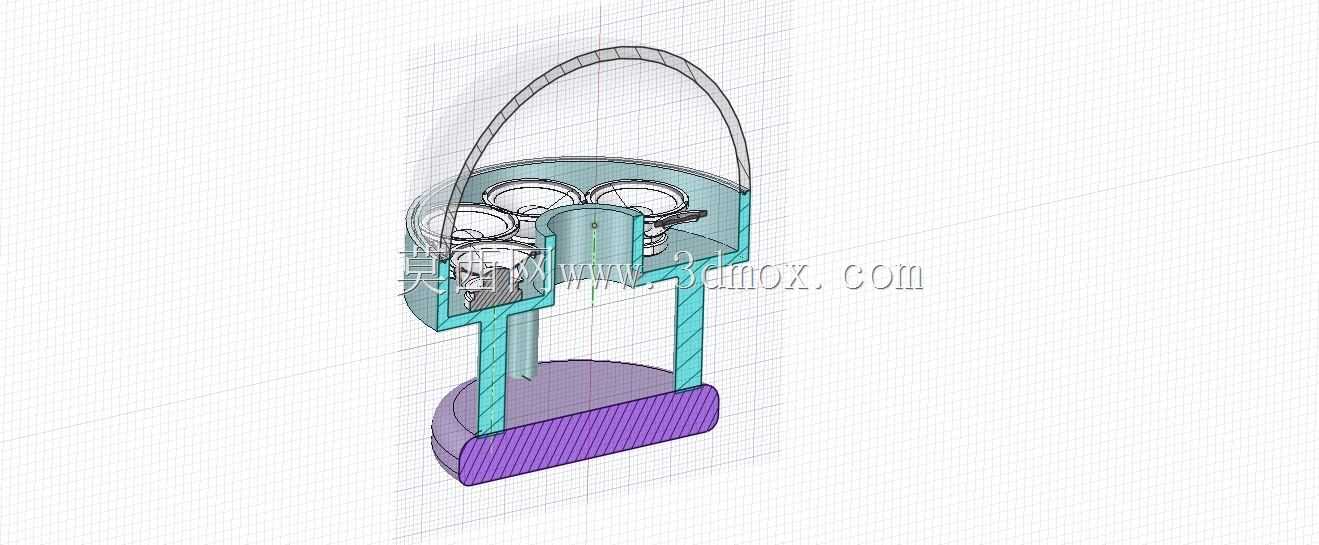

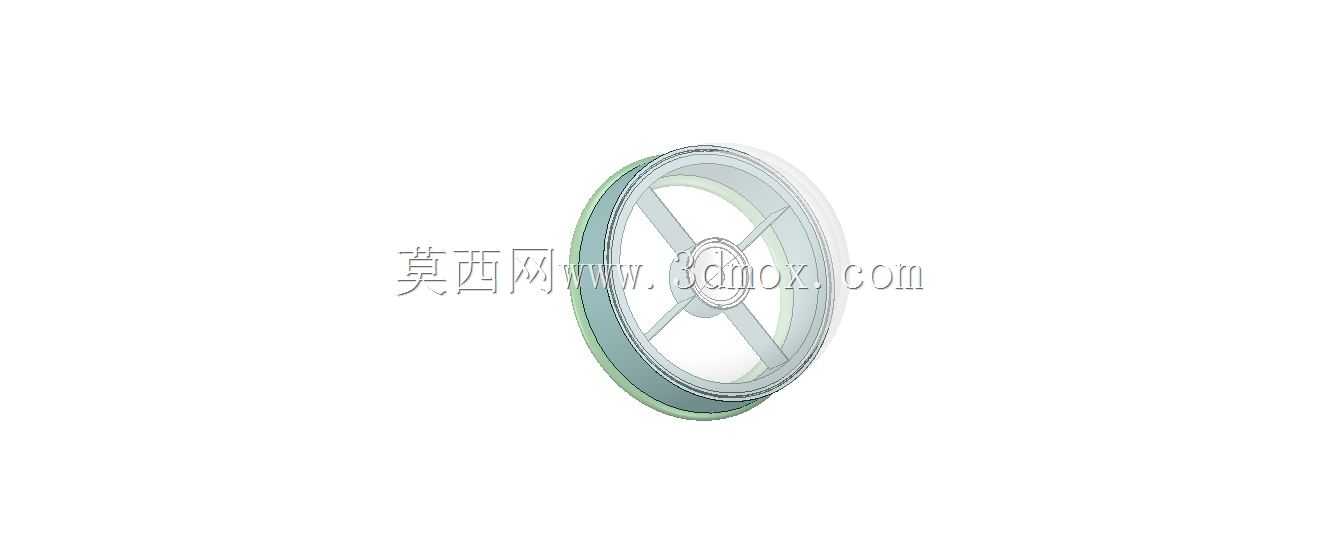

　　这个空隙尺寸是经过近场声学测试反复调整的，过大会导致箱体稳定性下降，过小则无法有效隔离桌面传导的震动。主腔体部分采用圆柱形结构，直径160mm，腔体高度70mm，内部做了六个独立的单元安装位，每个安装位都设计了独立的密封腔室，避免不同发声单元之间的声波串扰，每个单元安装位的止口深度为3mm，配合单元自带的密封胶圈可以实现良好的气密性，保证低频响应的下潜效果。腔体顶部中心预留了高音单元的安装位置，周围六个中低音单元呈圆周均匀排布，这种排布方式可以让水平方向360度的声波扩散更加均匀，不存在传统方形音箱的皇帝位限制，在桌面任意位置都能获得相对均衡的听感。顶部的透明蛋形罩采用PC材质注塑成型，壁厚2mm，与主腔体的连接采用旋转卡扣结构，

　　卡扣配合面做了0.2mm的间隙预留，既方便拆装维护内部单元，又能保证连接的牢固性，透明罩的曲面弧度经过多次调整，从腔体边缘向上平滑收窄到顶部圆弧，不会对声波的向上扩散形成明显的衍射干扰，同时透明材质可以直观展示内部的单元排布结构，兼顾了外观的观赏性。在安装边界的设计上，主腔体侧面预留了音频输入接口与供电接口的开孔位置，开孔距离底座支撑面的高度为40mm，适配常规桌面线材的弯折半径，不会出现线材抵死桌面导致接口受力的情况。内部的电路板安装位设计在主腔体底部的中心位置，通过四个M3的螺丝柱固定，螺丝柱高度10mm，让电路板与腔体底部留出足够的走线空间，同时避免腔体震动直接传导到电路板上导致元器件虚焊。

　　整个结构的装配逻辑遵循从下到上的顺序，先将防滑垫粘贴到底座底部，再把三根立柱通过过盈配合压入底座的安装孔，之后连接主腔体与立柱，再依次装入各个发声单元、电路板，完成内部走线后扣合顶部透明罩旋转锁紧即可，整个装配过程不需要复杂的工装，适合小批量生产的装配需求。在实际使用中，这种结构的音箱可以适配书桌、床头柜、小型会议桌等多种近场使用场景，360度的发声特性让它不需要刻意调整摆放角度，稳定的底座支撑结构即使在不小心触碰的情况下也不容易倾倒，独立的腔室设计让每个单元都能工作在理想的声学环境中，相比同尺寸的传统方形音箱，近场听感的均匀度有明显提升。结构设计中所有的圆角过渡都做了R2以上的处理，避免尖锐边角在使用过程中造成磕碰损伤，同时也减少了注塑生产过程中的应力集中问题，提升零件的成品率。
