赛车封闭式车轮内部制动连接结构设计

　　本次呈现的是赛车配套封闭式车轮的核心连接与制动区段结构，在场地竞速类赛事的应用场景中，封闭式车轮的设计初衷首先是降低轮拱区域的乱流干扰，相比传统开放式辐条车轮，封闭的轮辋外侧面可以梳理流经轮胎侧部的气流，减少轮腔内部的涡流拖拽，提升整车高速行驶时的空气动力学效率，这一结构在方程式赛事、场地耐力赛的赛车配置中应用十分广泛。从结构功能来看，该段结构覆盖了车轮与轮毂轴承单元的连接界面、制动卡钳与轮辋内侧的安装避让、制动盘与轮体的传动配合几个核心部分，设计过程中首先要匹配轮辋的内侧安装边界，轮辋采用铝合金锻造基材的等厚轮廓设计，内侧预留的制动腔室深度需要完全容纳制动盘与卡钳的运动行程，避免制动过程中卡钳、摩擦片与轮辋内壁发生运动干涉。

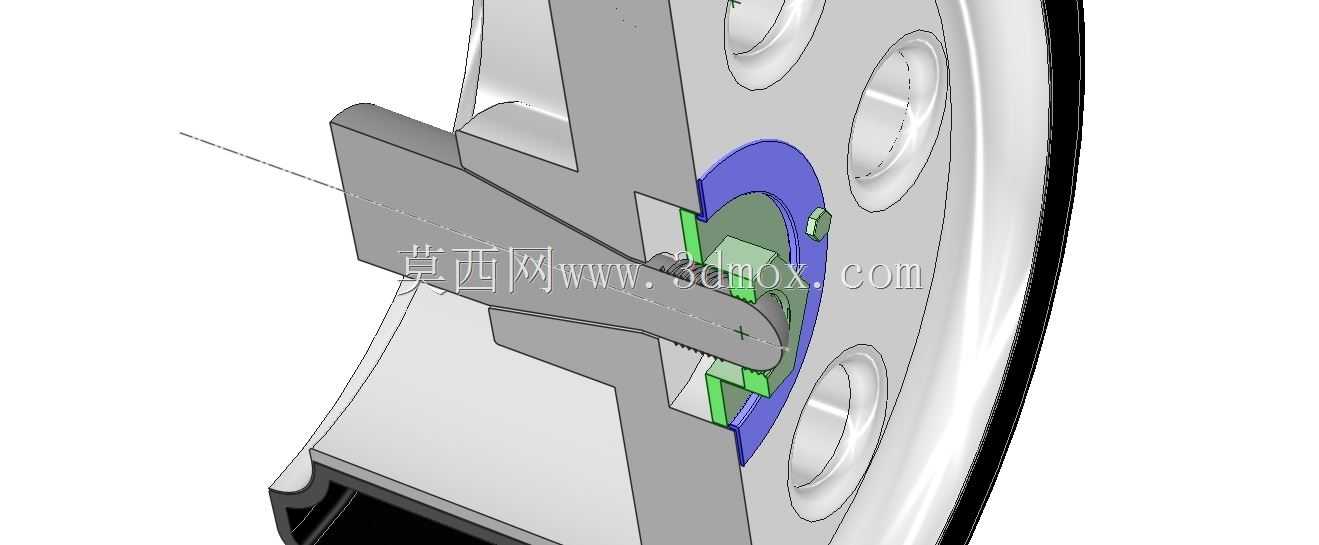

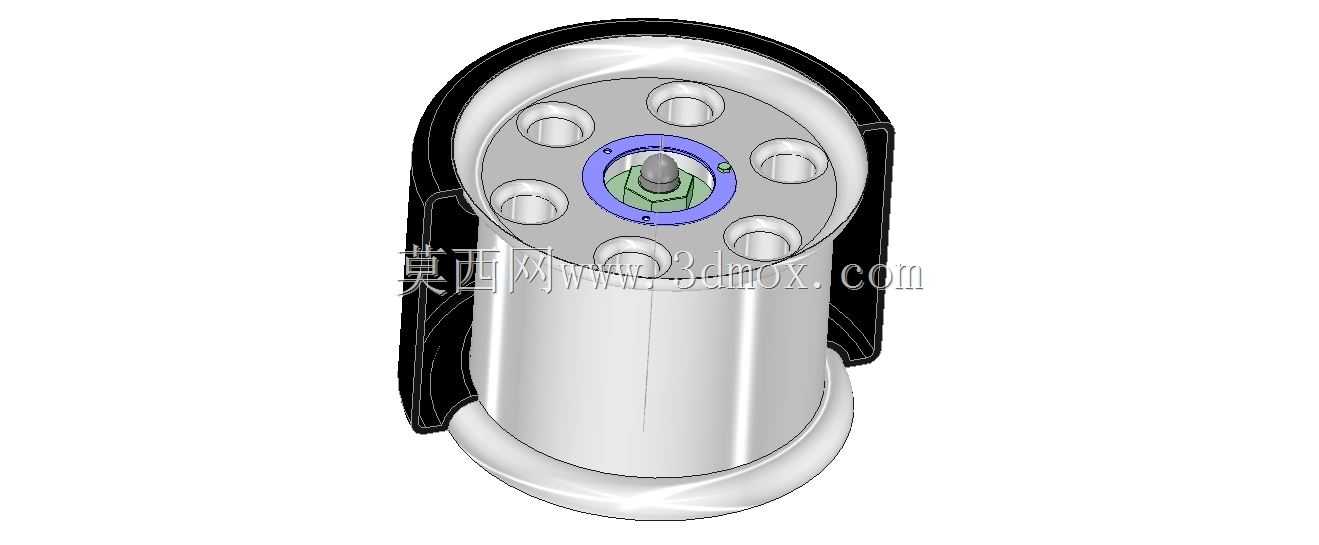

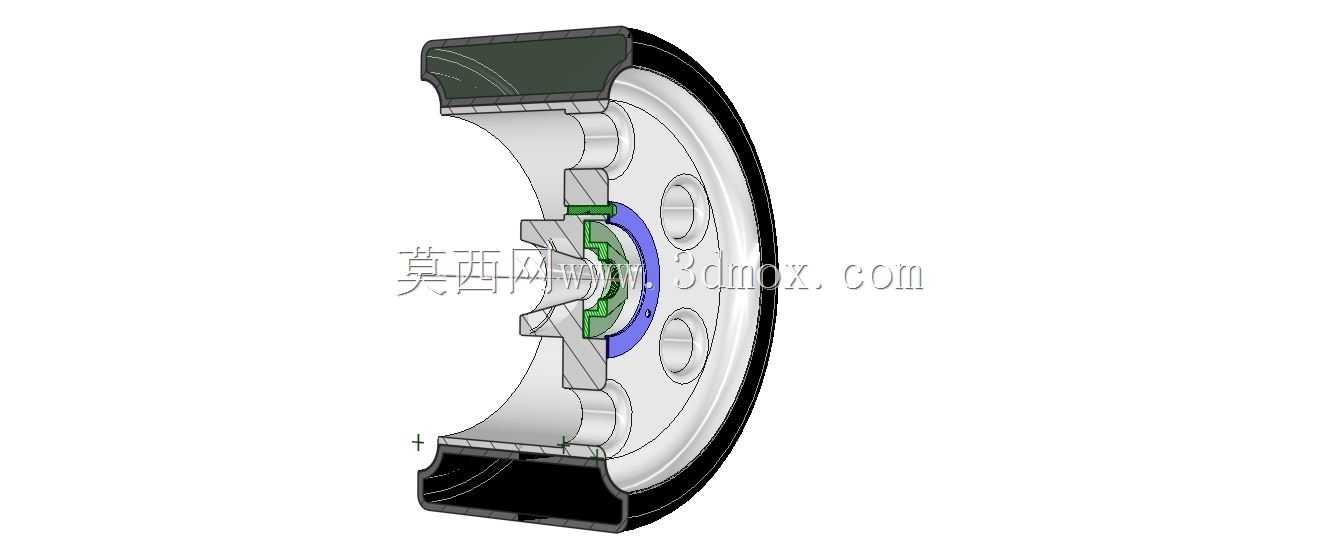

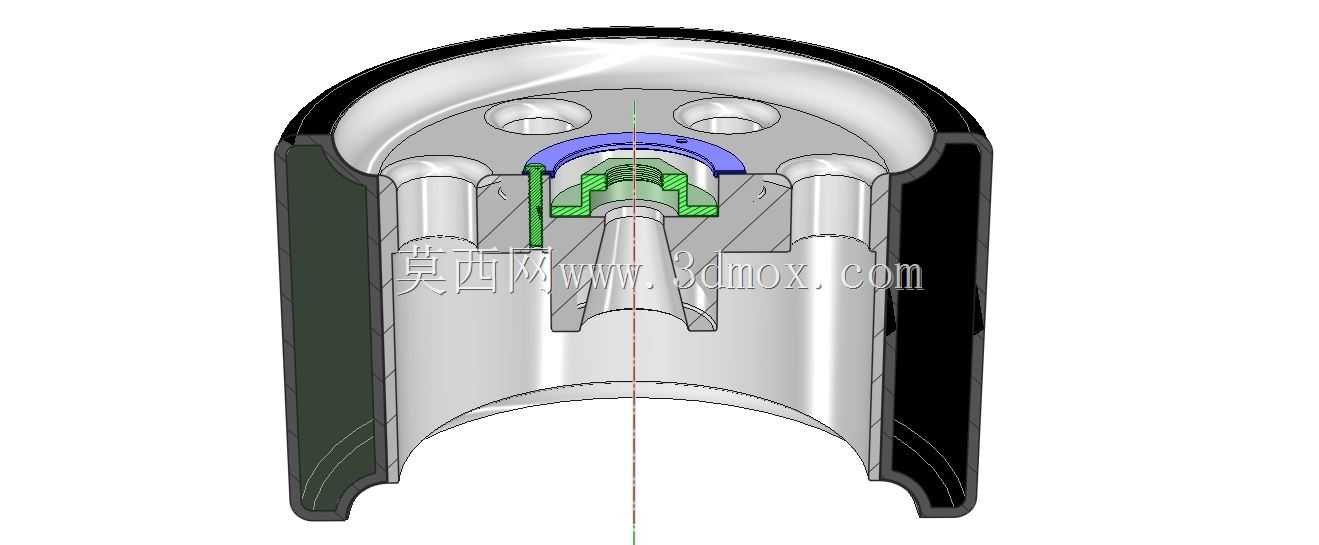

　　在连接结构的设计思路上，轮体与传动半轴的连接采用多螺栓均布的传力路径，螺栓孔位围绕轮心呈圆周等距分布，保证传动扭矩可以均匀分散到轮辋的整个连接端面上，避免局部应力集中导致的连接螺栓疲劳断裂；图中可见的多色分区结构，分别对应制动卡钳的安装支架、摩擦片回位组件、轮心定位套的不同功能部件，其中绿色区段为摩擦片的侧向导向结构，设计时预留了0.2-0.3mm的滑动间隙，保证制动过程中摩擦片可以沿导向面平顺贴合并脱离制动盘，不会出现拖滞卡滞的问题；蓝色区段为轮辋内侧的加强环结构，因为封闭式轮辋的侧面没有辐条作为加强筋，需要在轮辋与轮心连接的过渡区域设置环形加强结构，提升轮体承受侧向过弯载荷时的结构刚度，

　　避免高速过弯时轮辋发生侧向形变导致轮胎密封失效。从安装边界来看，该结构的轴向安装尺寸需要匹配赛车悬架的羊角转向节伸出长度，轮心定位孔的公差带采用H7/k6的过渡配合，保证车轮安装后的同轴度误差控制在0.05mm以内，避免高速行驶时出现车轮跳动的问题；制动盘的安装端面与轮心轴线的垂直度公差设置为0.02mm，防止制动过程中出现踏板抖动、制动力矩波动的问题。在实际使用场景中，这类封闭式车轮除了空气动力学收益外，还可以减少赛道碎石、橡胶颗粒卷入制动系统的概率，降低制动盘被异物击打出现裂纹、摩擦片异常磨损的风险，不过设计时也需要考虑制动系统的散热需求，因此在轮辋的非外观面预留了若干个倾斜的通风导流孔，行驶时气流可以顺着导流孔进入制动腔室，

　　带走制动摩擦产生的热量，避免长时间重制动下出现制动热衰减的问题。结构设计过程中还对各个连接部件的受力路径做了校核，卡钳安装支架的固定螺栓采用径向穿装的方式，将制动力矩直接传递到转向节上，不会让轮辋承受额外的制动载荷，轮辋本身只负责传递驱动力、垂直载荷与侧向过弯载荷，受力路径的拆分可以有效降低轮体的结构重量，符合赛车轻量化的设计需求。
