平衡模式全频扬声器BMR结构设计

　　在音频设备、公共广播系统、车载影音配套、桌面音响组装等场景中，扬声器作为电声转换的核心执行部件，其结构设计直接决定了整套声学系统的频响覆盖范围、声场均匀度与长期运行稳定性。这款平衡模式全频扬声器的结构设计，从实际装机适配与声学性能需求出发，采用了宽指向性的结构布局，能够实现180°的声场覆盖，避免传统小尺寸扬声器指向性过强导致的听音位偏移时频响落差过大的问题，适配桌面近场听音、嵌入式背景广播、小型箱体组装等多类应用场景。

　　从功能特性来看，这款扬声器采用平衡模式散热结构，区别于传统密闭式磁路结构的设计，在磁路与盆架衔接位置预留了均匀分布的散热通槽，音圈工作时产生的热量能够通过通槽快速与外界空气完成热交换，避免长时间大功率工作下音圈过热导致的阻抗漂移、胶层失效等问题，提升连续工作的可靠性。振膜采用复合材质压制成型，折环采用高顺性耐疲劳的橡胶材质，既保证了低频段的顺性要求，又能在大振幅工作时维持振膜的运动线性，减少分割振动带来的失真。盆架采用高强度工程材质一体注塑成型，安装法兰位置均匀分布四个沉头安装孔，孔位与安装面做了同轴度公差约束，保证装机后扬声器单元与安装面板的贴合度，避免装配间隙产生的谐振杂音。

　　从安装边界与尺寸参数来看，这款扬声器最大外径为108mm，安装法兰的沉孔适配常规M3规格的安装螺丝，安装时仅需在面板上开设对应直径的避让孔，预留足够的磁路下沉空间即可完成固定，单元整体深度为57mm，适配厚度20mm以内的各类安装面板，不会因为磁路部分过长与箱体内部其他部件产生干涉。标称阻抗为4Ω，能够匹配市面上绝大多数桌面功放、车载主机、小型数字功放板的输出阻抗要求，额定功率30W的参数设定，既满足小空间内的声压级需求，又不会对前端驱动设备提出过高的功率储备要求。

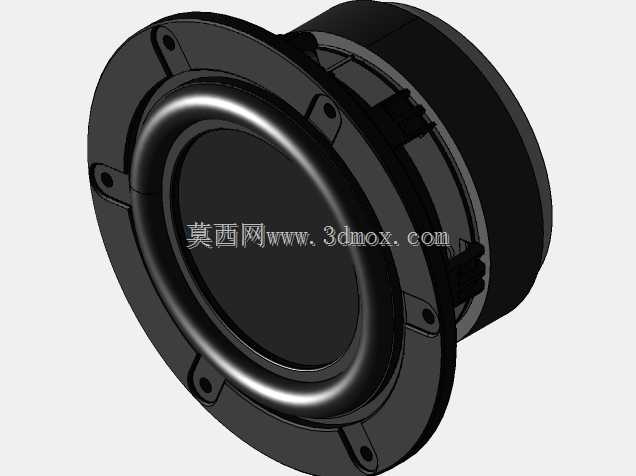

　　在三维建模过程中，结构设计人员对每一处配合公差都做了对应约束：振膜与音圈的粘接位预留了0.1mm的涂胶间隙，折环与盆架的压合位做了止口结构，避免打胶装配时出现溢胶、错位的问题；磁路部分的华司、磁钢、T铁三者做了同轴度配合约束，保证磁隙均匀度，减少音圈蹭圈的风险；散热通槽的位置做了气流导向优化，既保证散热效率，又避免气流在槽内产生湍流引发的风噪。整个模型的结构细节完整还原了实际量产部件的所有装配特征，能够直接用于箱体结构的适配验证、安装干涉检查，也可以作为声学仿真的基础模型，用于开展频响仿真、磁路仿真、散热仿真等各类工程分析工作，帮助结构设计人员在开模前完成所有结构合理性验证，减少反复改模的成本。

　　对于从事音频设备结构设计、非标箱体定制、公共广播系统配套的工程人员来说，这类全频扬声器的三维模型能够大幅提升前期选型与结构适配的效率，不需要反复对照二维图纸测量尺寸，直接将模型导入装配环境就能完成安装位的预留、干涉检查，甚至可以直接基于模型开展安装支架、防护网罩等配套部件的设计工作。模型中还原的所有细节特征，包括安装孔的沉头深度、磁路部分的倒角、接线端子的位置，都与实际量产部件保持一致，能够直接用于生产环节的工装设计、装配工艺验证，具备很高的工程实用价值。
