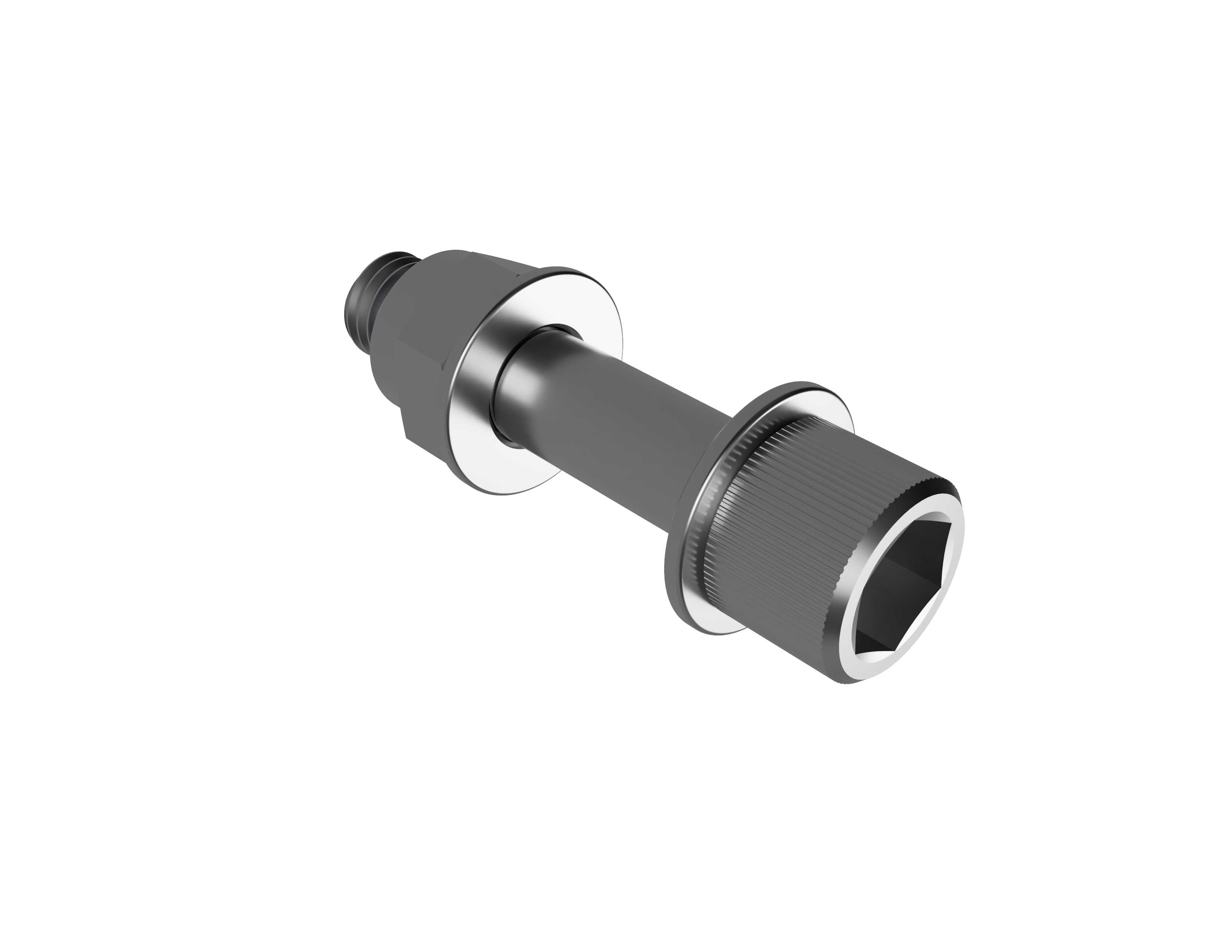

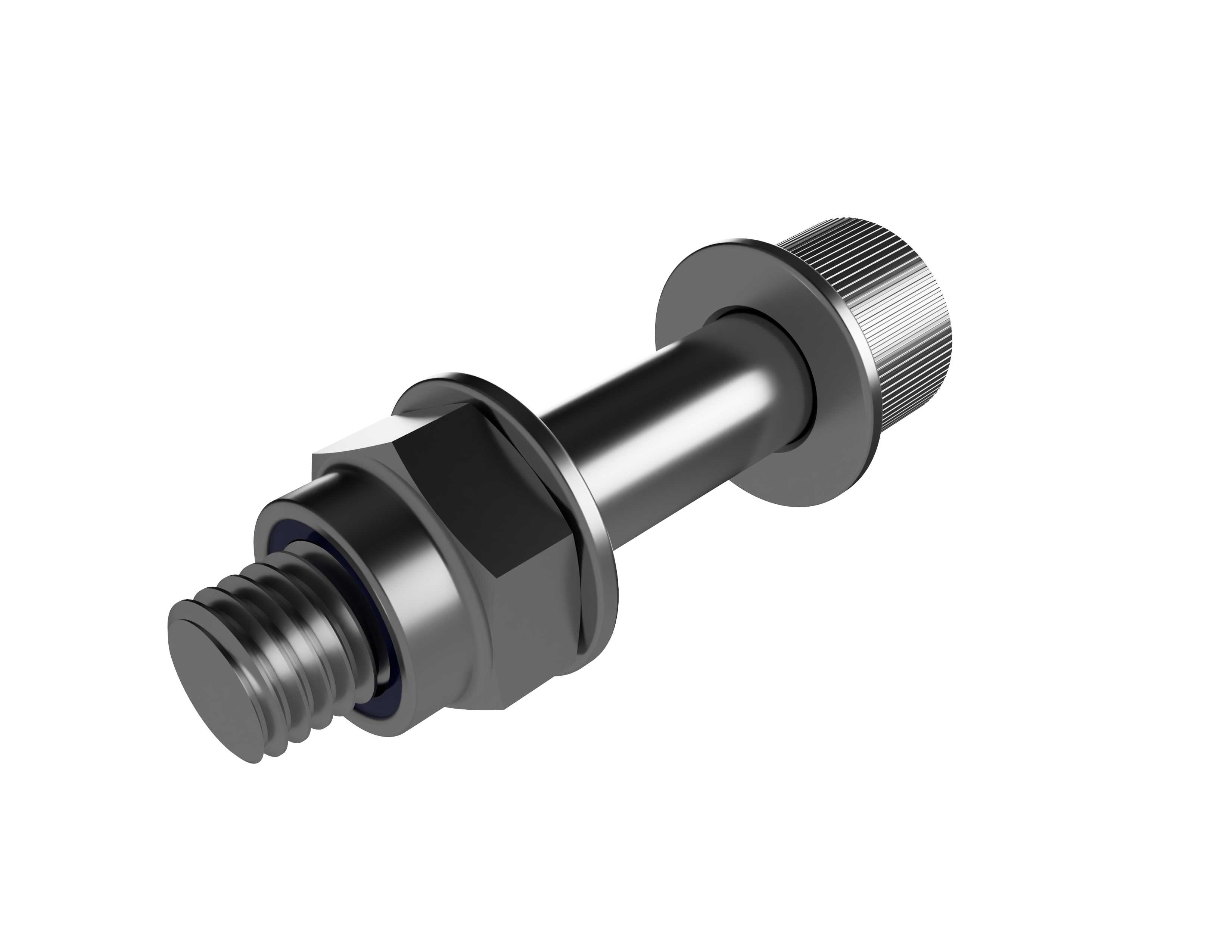

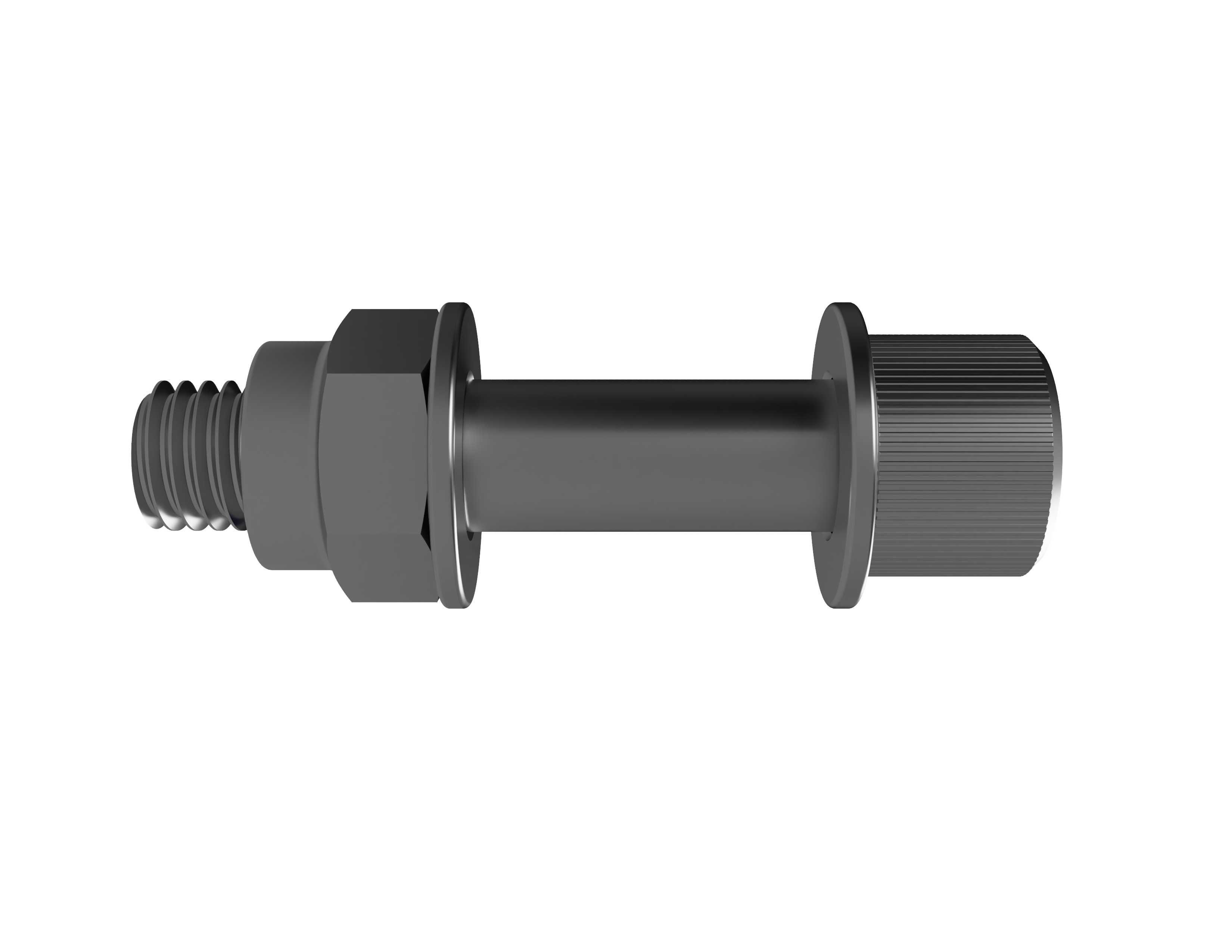

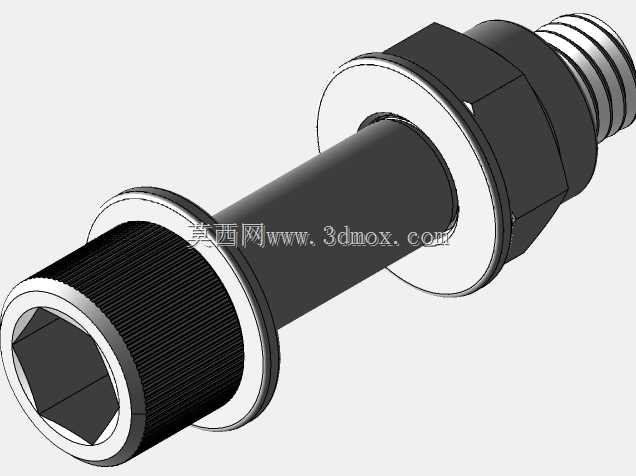

带尼龙锁紧结构的M12六角螺栓组件

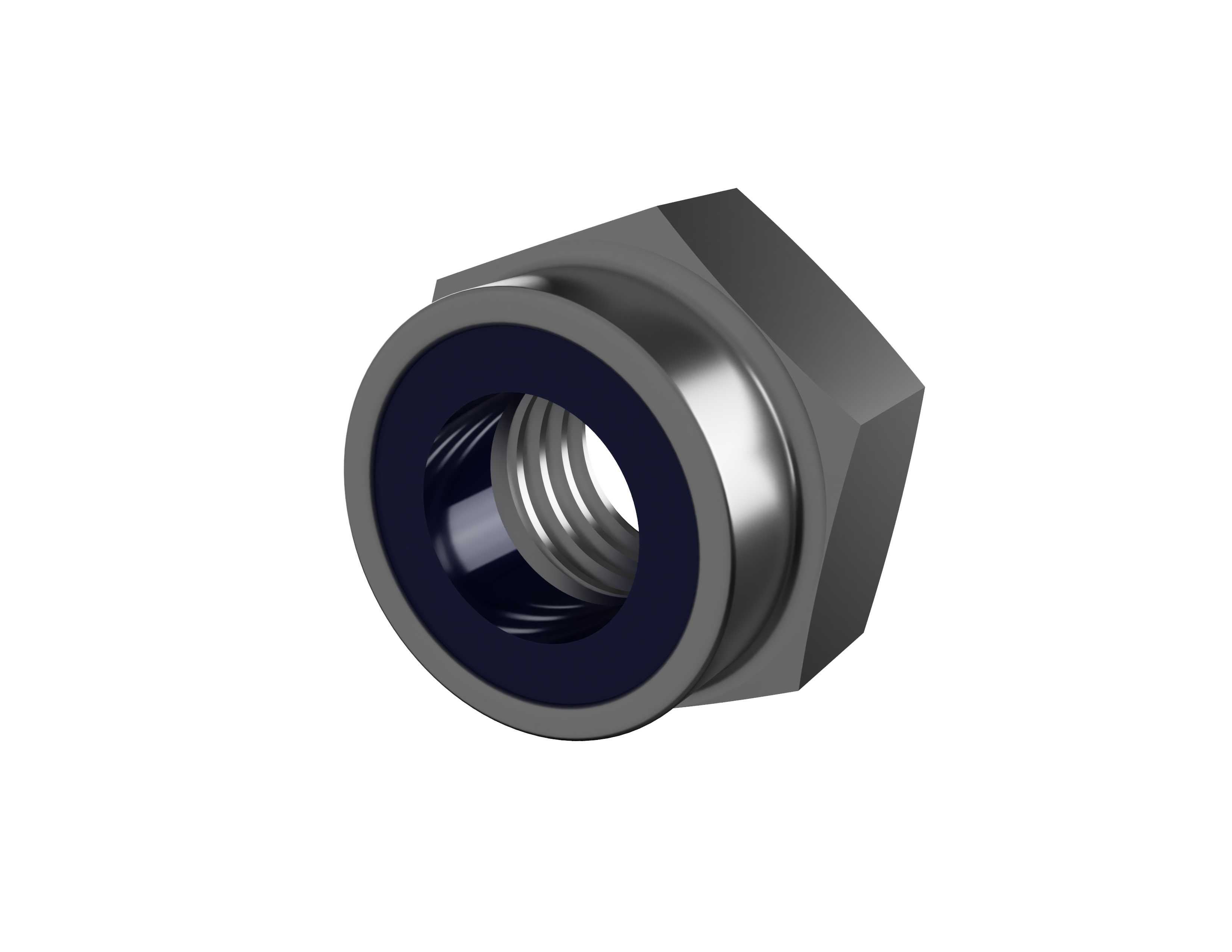

　　在户外光伏支架的长期运维场景里，普通螺纹连接受昼夜温差、风载振动影响，很容易出现预紧力衰减、螺母回退的问题，这类带尼龙锁紧嵌件的M12六角螺栓，就是针对这类交变载荷工况设计的紧固方案。从实际选型适配来看，12mm规格的六角头可以匹配常规19号开口扳手、套筒工具，现场安装不需要特殊工装，不管是高空支架作业还是车间设备预装，都能快速完成拧紧紧固。配套的尼龙锁紧螺母不是靠额外增加弹垫来实现防松，而是在螺母内嵌的尼龙圈上加工出略小于螺纹大径的内孔，螺栓拧入时尼龙圈被螺纹挤压产生弹性形变，紧紧抱合在螺栓螺纹牙型上，形成足够的摩擦阻尼，哪怕设备长期处于振动环境，螺母也不会因为螺纹间隙产生回转松脱，比普通螺栓加弹垫的防松方案可靠性高很多，

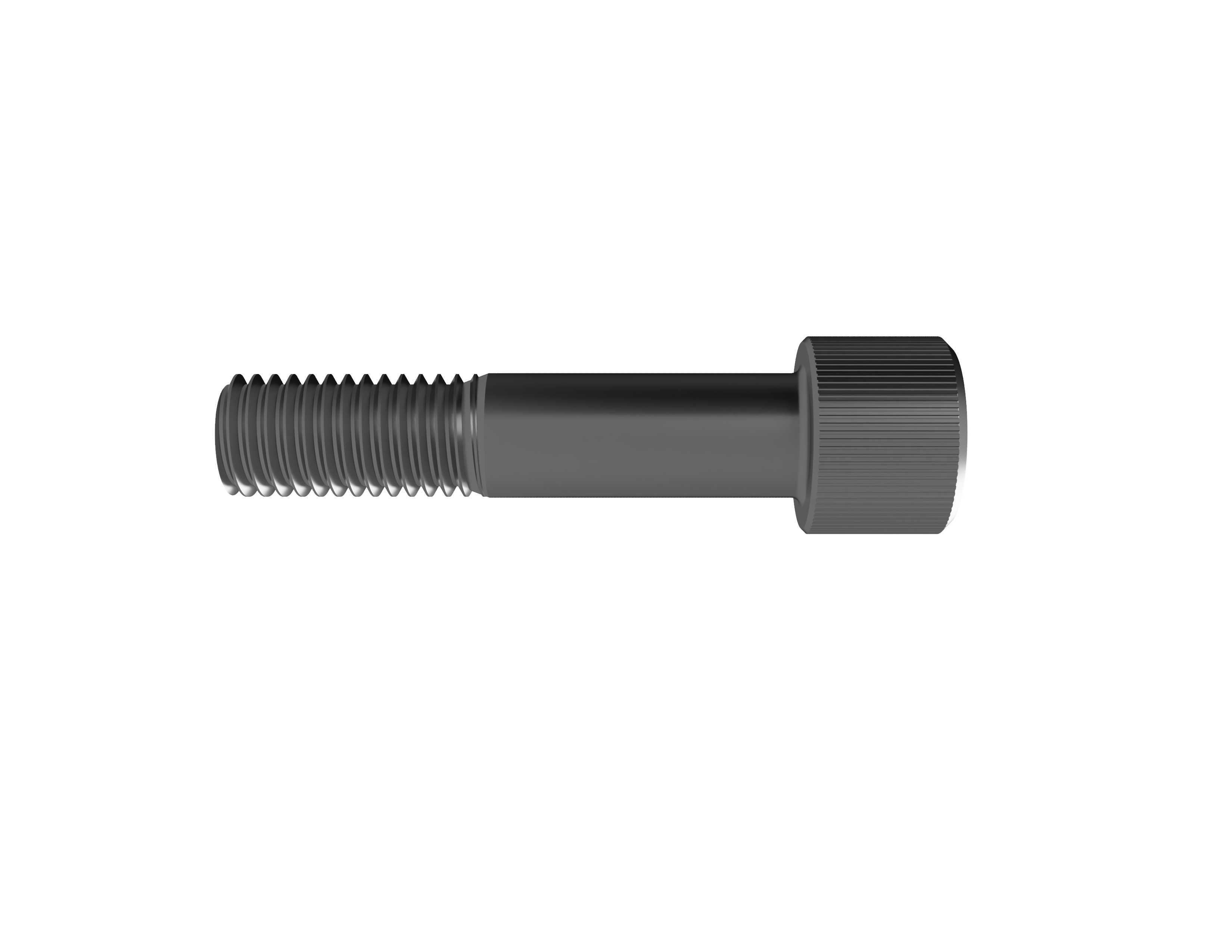

　　还能减少装配时的零件清点工作量，不会出现弹垫漏装、装反的问题。配套的平垫主要用来分散螺栓头、螺母对被连接件表面的压应力，尤其是在连接铝合金型材、薄钢板这类低强度基材时，平垫能避免拧紧过程中基材表面被压溃，保证连接面的接触应力均匀，长期使用不会出现连接点凹陷导致的预紧力下降。从三维建模的设计逻辑来看，建模时首先要明确螺纹的公称尺寸边界，M12粗牙螺纹的螺距为1.75mm，建模时不需要绘制全牙型的细节特征，除非是做有限元受力分析，常规装配模型里用装饰螺纹线标注即可，既能保证装配干涉检查的准确性，也能降低模型的文件体量，方便大装配体调用。螺栓杆部的光杆段尺寸要和安装孔的适配间隙对应，常规安装场景下光杆直径比螺纹大径小0.4-0.6mm，

　　既能保证穿装时的顺畅性，也不会因为间隙过大导致连接定位偏移。六角头的对边尺寸、厚度要严格遵循通用紧固件的标准尺寸，避免出现模型和实际工装不匹配的问题，很多新手建模时容易随意设定六角头尺寸，导致后续出加工图或者装配模拟时，出现扳手空间不足的问题。尼龙锁紧圈的位置要设置在螺母的非支撑端面一侧，建模时要注意尼龙圈和金属螺母本体的装配关系，不能出现嵌件突出螺母支撑面的问题，否则会导致螺母拧紧时无法和被连接件表面完全贴合，影响预紧力的施加。从安装边界来看，这类螺栓的有效夹紧长度要根据被连接件的总厚度来选定，拧紧后螺栓露出螺母的螺纹长度控制在2-3个牙距最为合适，露出过长会增加不必要的材料成本，还容易在运输、安装过程中磕碰损伤螺纹；

　　露出过短则会导致螺纹啮合长度不足，受力时容易出现螺纹滑牙的失效问题。在食品加工输送线的设备装配中，这类不锈钢材质的锁紧螺栓还能适应潮湿、有弱腐蚀的工况，不会像普通碳钢螺栓那样轻易生锈，后期设备维护拆卸也更方便，不会因为锈死导致螺栓只能切割拆除。建模过程中还要注意螺栓头部和光杆段的过渡圆角，这个位置是应力集中的高发区域，圆角半径不能过小，否则螺栓受拉载荷时容易在过渡位置发生断裂，实际生产中这个圆角也是冷镦成型时的关键工艺尺寸，建模时不能直接做直角过渡，要符合紧固件的成型工艺要求。垫圈的内外径尺寸也要和螺栓规格匹配，内径要略大于螺栓光杆直径，外径一般取螺栓公称直径的2倍左右，保证压应力分散的效果，垫圈的厚度不用过厚，1.6-2mm即可，过厚的垫圈会增加不必要的夹紧长度冗余，反而影响连接稳定性。
