带止回功能3/8英寸BSP螺纹空气快速接头

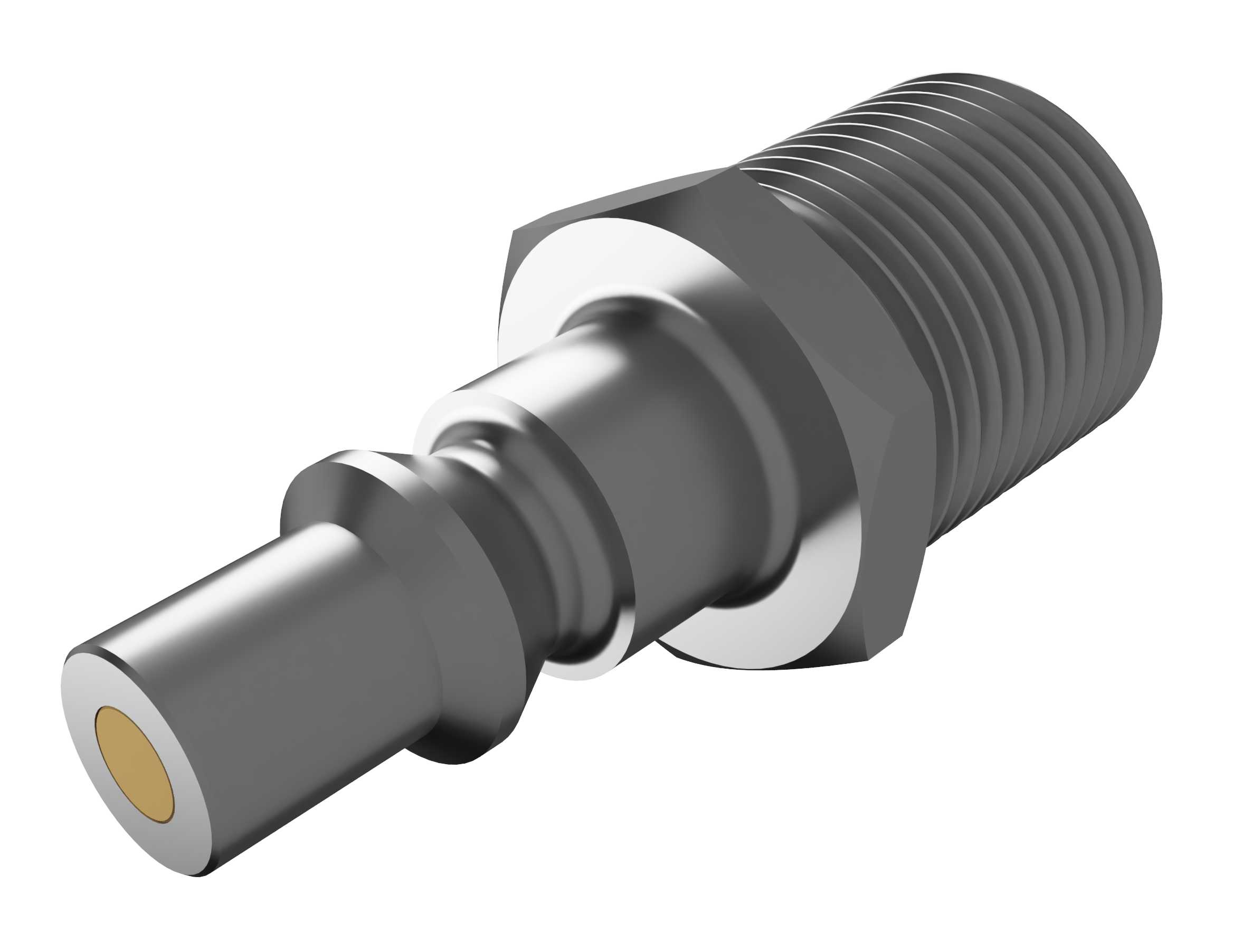

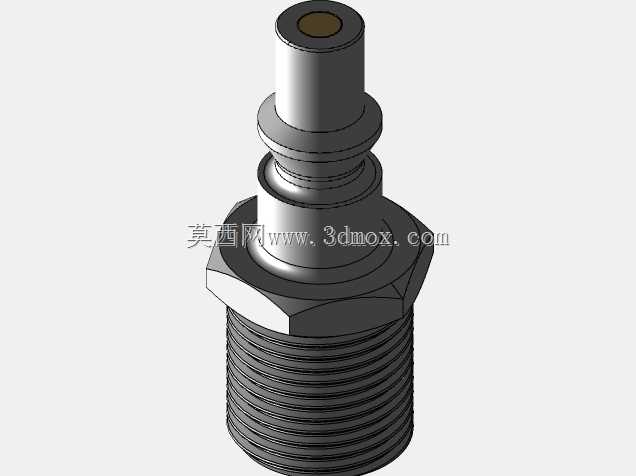

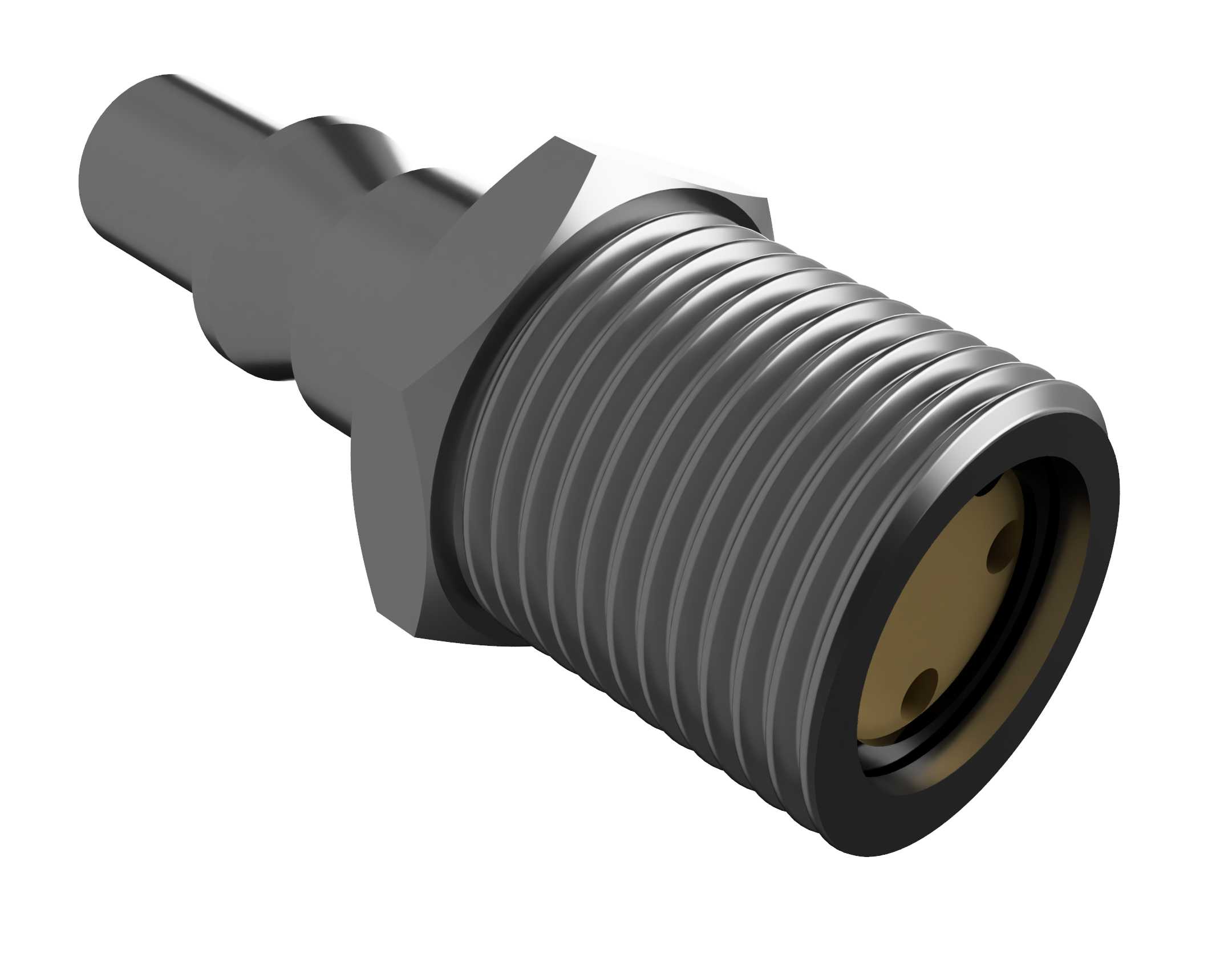

　　在气动管路系统的日常运维与设备装配场景中，这类带止回结构的空气接头往往承担着气路通断控制、防回流保护的核心作用，常见于车间压缩空气工位接驳、小型气动工具快换、自动化气动设备支路连接等工况，能有效避免管路断开时压缩空气反向喷溅、下游带压气体回流造成的元件误动作问题。从结构设计逻辑来看，这款接头采用外螺纹端作为固定接入端，适配3/8英寸BSP标准管螺纹，这类螺纹在英制气动管路、进口气动设备的气路接口中应用广泛，螺纹段的长度经过匹配常规壁厚气动管路、阀块安装孔的深度设计，拧紧后六角台肩可紧贴安装面，配合密封垫圈就能实现可靠的端面密封，无需额外缠绕过多生料带，减少装配时的密封冗余。接头中部的六角结构对边尺寸为18mm，刚好适配常规活动扳手、

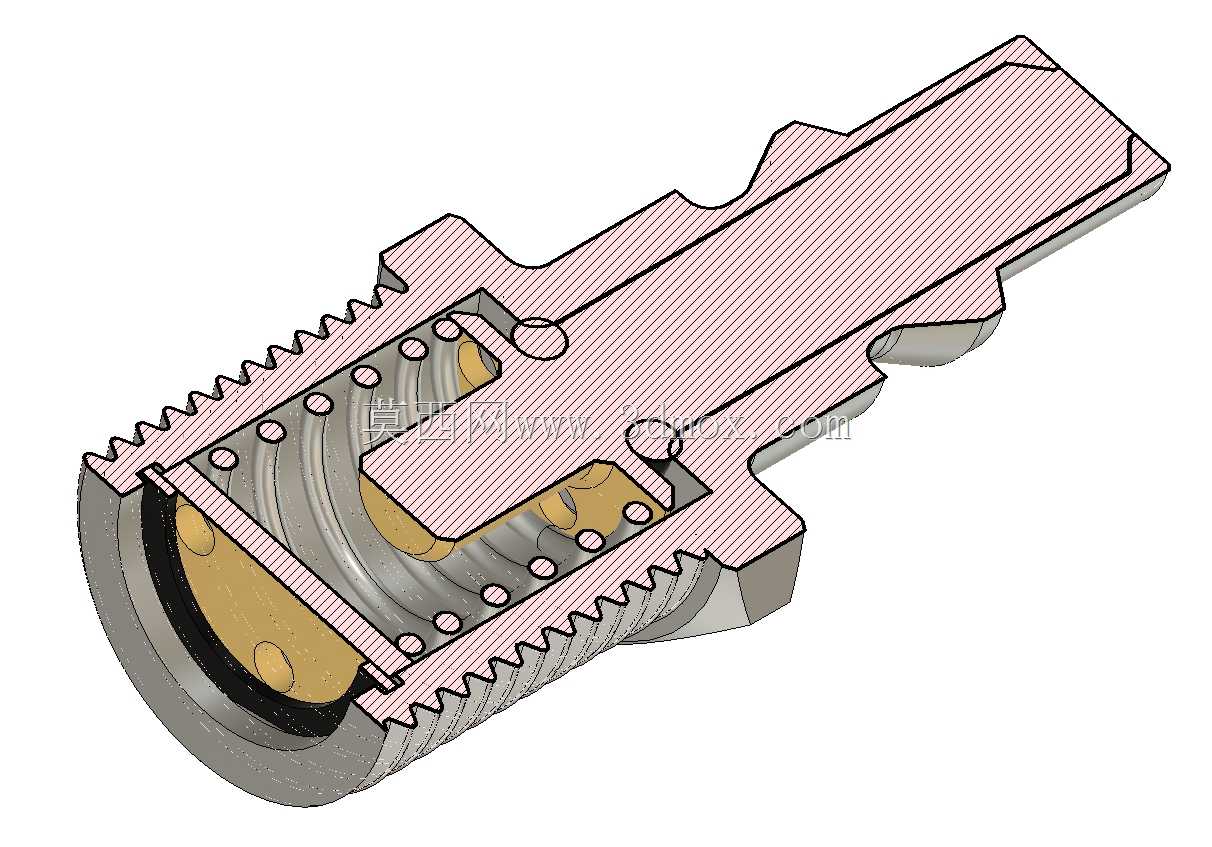

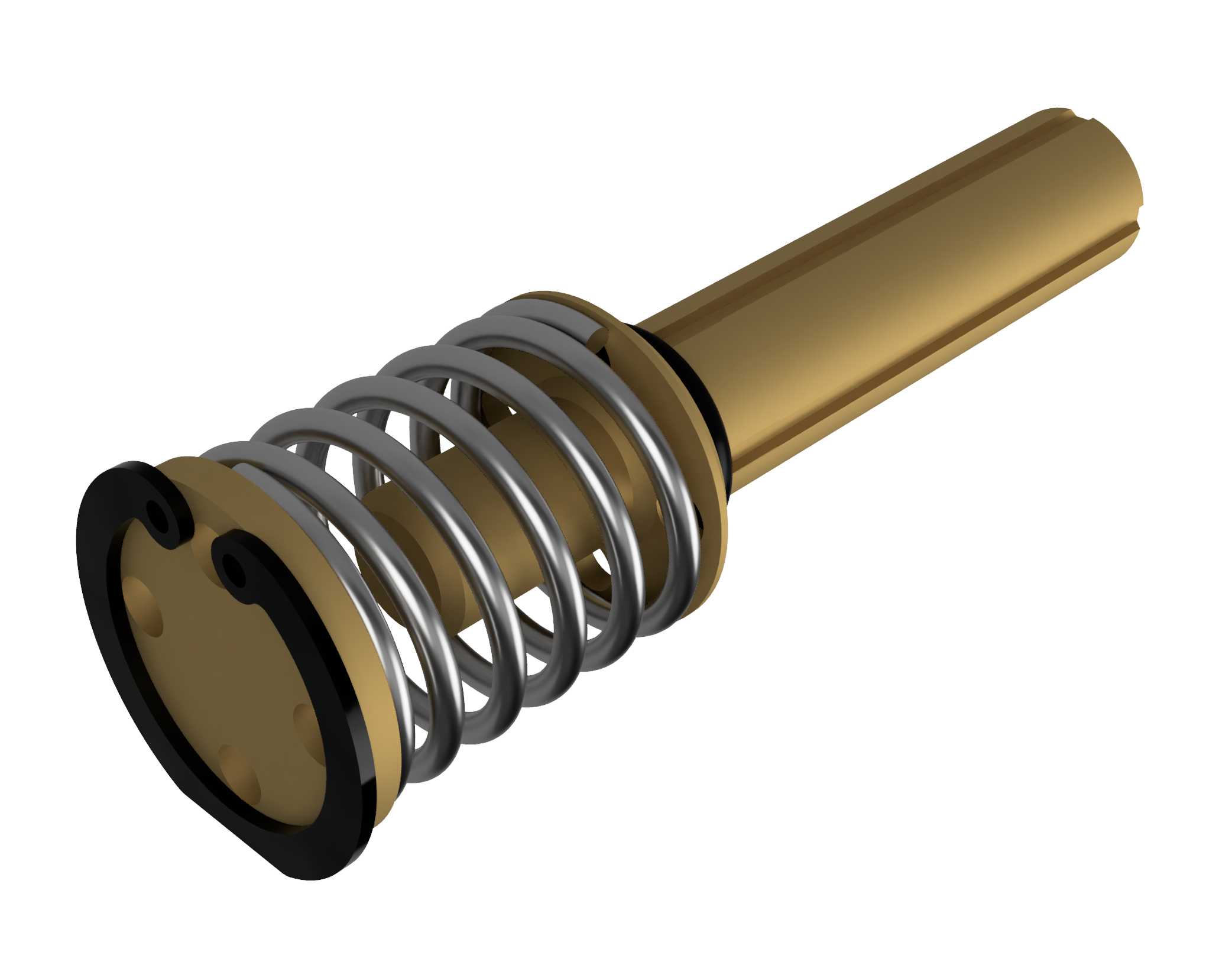

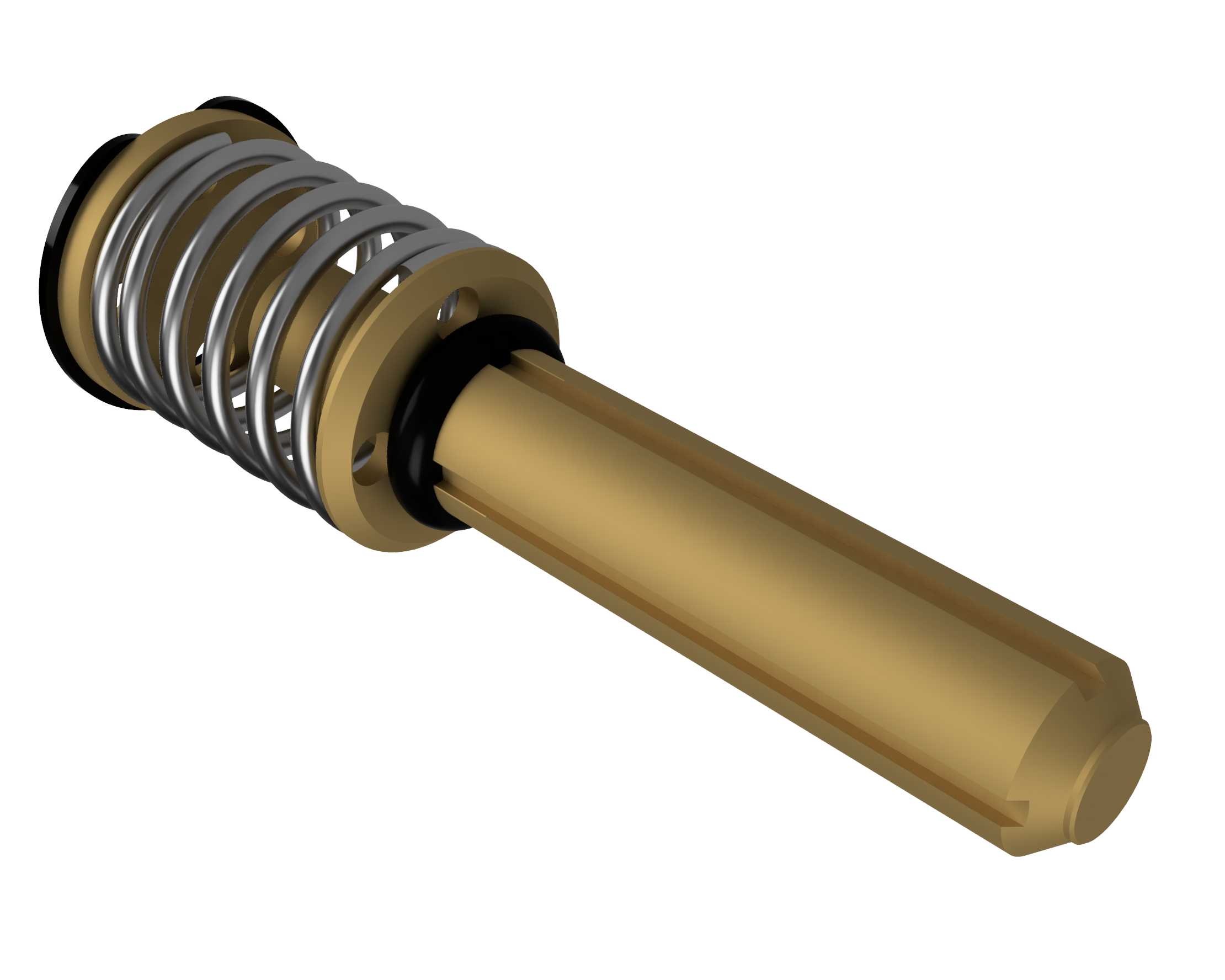

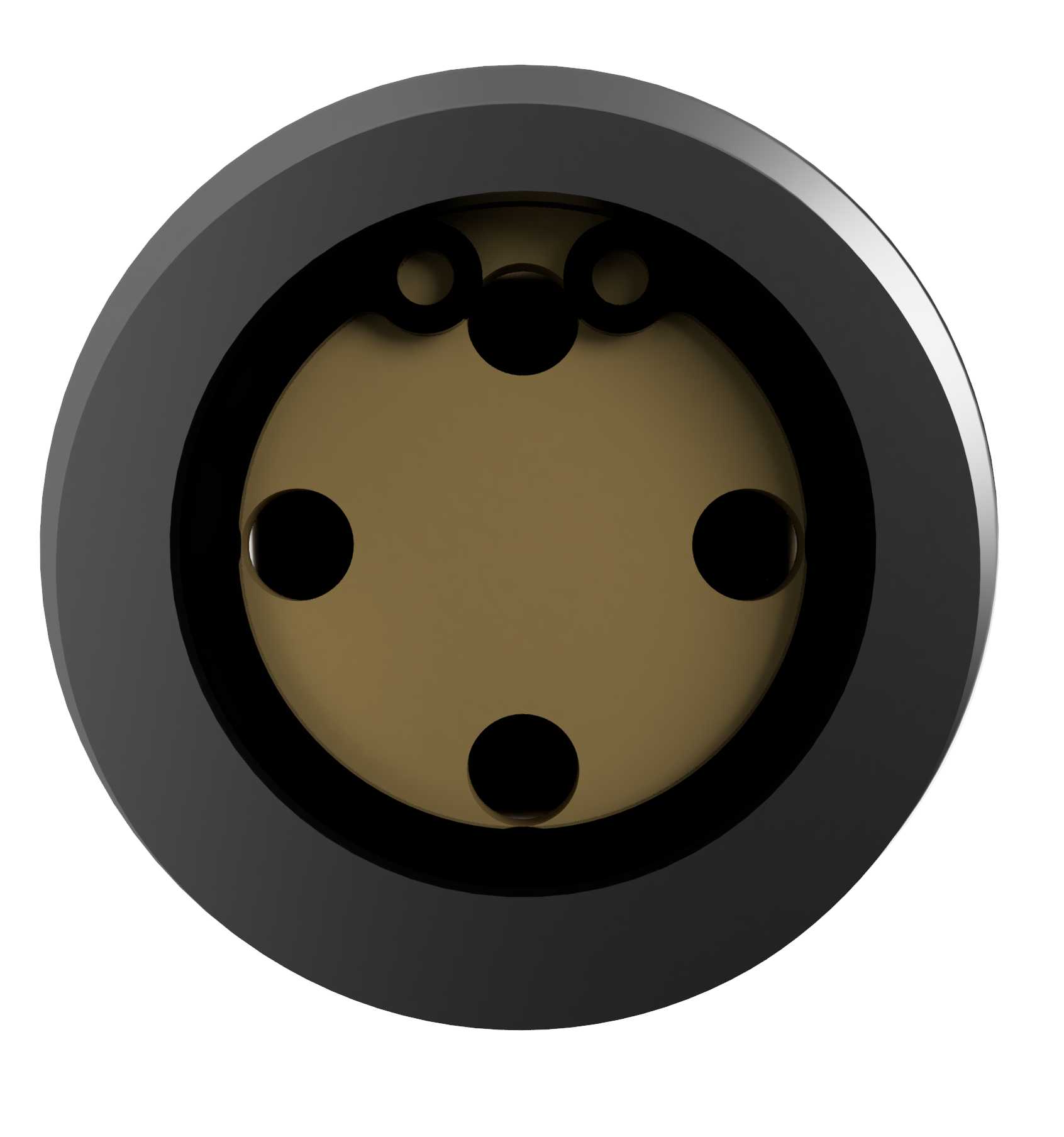

　　开口扳手的夹持规格，装配时不需要定制专用工装，现场运维人员用常规工具就能完成拧紧与拆卸操作，降低了现场维护的工具门槛。接头的插入端采用快插式结构设计，对接时只需将配套母头对准插入即可自动锁止，内部集成的弹簧加载止回挡板，在接头断开时会在弹簧力作用下自动封堵气路，一方面可以减少管路内压缩空气的泄漏量，降低空压机组的无效能耗，另一方面也能避免管路中的冷凝水、杂质随回流气体倒灌入上游气源处理元件，延长过滤器、减压阀等气源处理件的使用寿命。从建模的细节处理来看，螺纹段采用了标准BSP螺纹的牙型轮廓建模，还原了55度牙型角的密封特征，六角台肩与螺纹段、插入端的衔接处做了合理的退刀槽与过渡圆角设计，既符合实际机加工的工艺要求，

　　避免加工时出现应力集中导致的接头断裂问题，也还原了零件真实的装配边界：安装时螺纹端拧入对应内螺纹孔后，六角台肩的端面即为安装定位面，插入端的伸出长度可匹配常规快插母头的插入深度，不会出现插入过深顶坏母头内部密封件、或是插入过浅导致连接漏气的问题。止回结构的内置设计没有额外增加接头的整体外形尺寸，整体结构紧凑，在排布密集的气动阀岛、狭小的设备安装腔体内也能顺利布置，不会和周边的管路、元件产生安装干涉。接头外露的金属表面做了氧化防锈处理，适配车间多油污、多冷凝水的使用环境，长期使用也不会出现锈死无法拆卸的问题。在实际选型应用中，这类接头需要匹配对应通径的快插母头使用，额定工作压力覆盖常规车间压缩空气的0.6-0.8MPa工作区间，

　　弹簧的预紧力经过调校，正向通气时气流压力可轻松顶开止回挡板实现气路导通，压损控制在气动系统允许的范围内，不会因为止回结构的存在造成明显的气压下降，影响下游气动元件的输出力。在三维建模过程中，这类零件需要重点关注螺纹的公称尺寸、螺距与BSP标准的匹配度，六角对边尺寸的公差控制，插入端的卡扣槽位置与标准快插接头的适配性，以及内部止回阀的行程空间是否合理，避免建模时出现内部结构干涉，导致实际生产出的零件止回阀芯卡滞无法正常动作。同时，各段轴肩的过渡圆角、退刀槽的宽度与深度都需要符合机械加工的工艺要求，不能出现无法加工的直角尖角结构，保证模型可直接用于后续的工程图导出、机加工编程或是3D打印样件验证。
