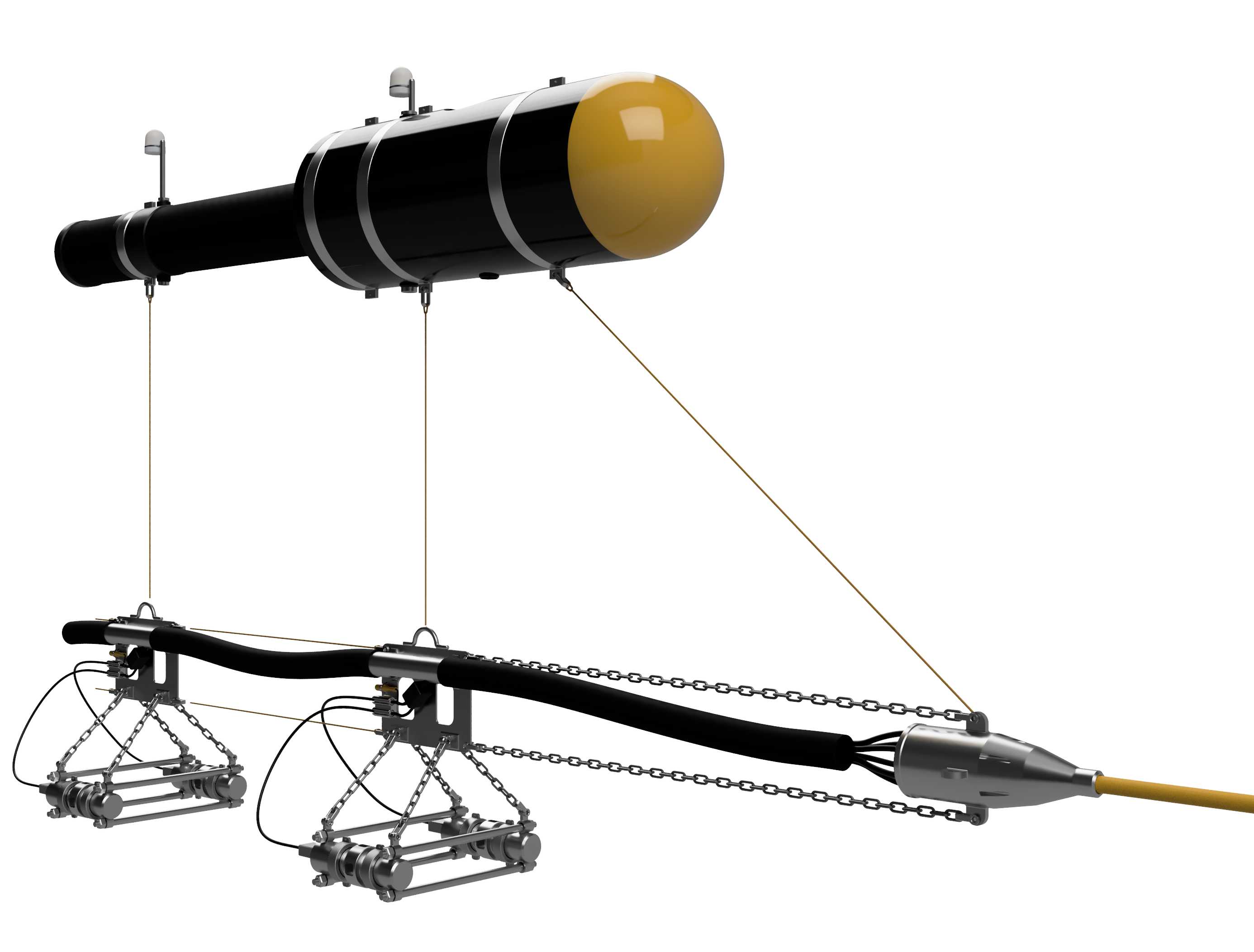

浮选系统18英寸软管端部修补装置结构

　　在矿物分选的浮选作业现场，输送矿浆、药剂混合介质的大口径软管长期承受带颗粒流体的冲刷、管路弯折应力以及药剂腐蚀，端部接头位置是最容易出现磨损泄漏、密封失效的薄弱点，以往处理这类故障往往需要整段更换软管，不仅停机耗时长，物料泄漏还容易造成现场环境污染、介质损耗，这款18英寸规格的软管端部修补装置，就是针对浮选系统管路的这类痛点设计的专用修补构件。从实际应用场景来看，浮选机的进料、出料以及药剂输送支路的软管通径普遍在16到20英寸区间，18英寸是现场应用占比很高的规格，这类软管端部通常采用卡箍或法兰对接，运行中受管路振动、介质冲蚀，端部内层橡胶容易出现分层、磨穿，外层橡胶出现开裂，传统的抱箍修补无法承受0.2到0.6MPa的工作压力，

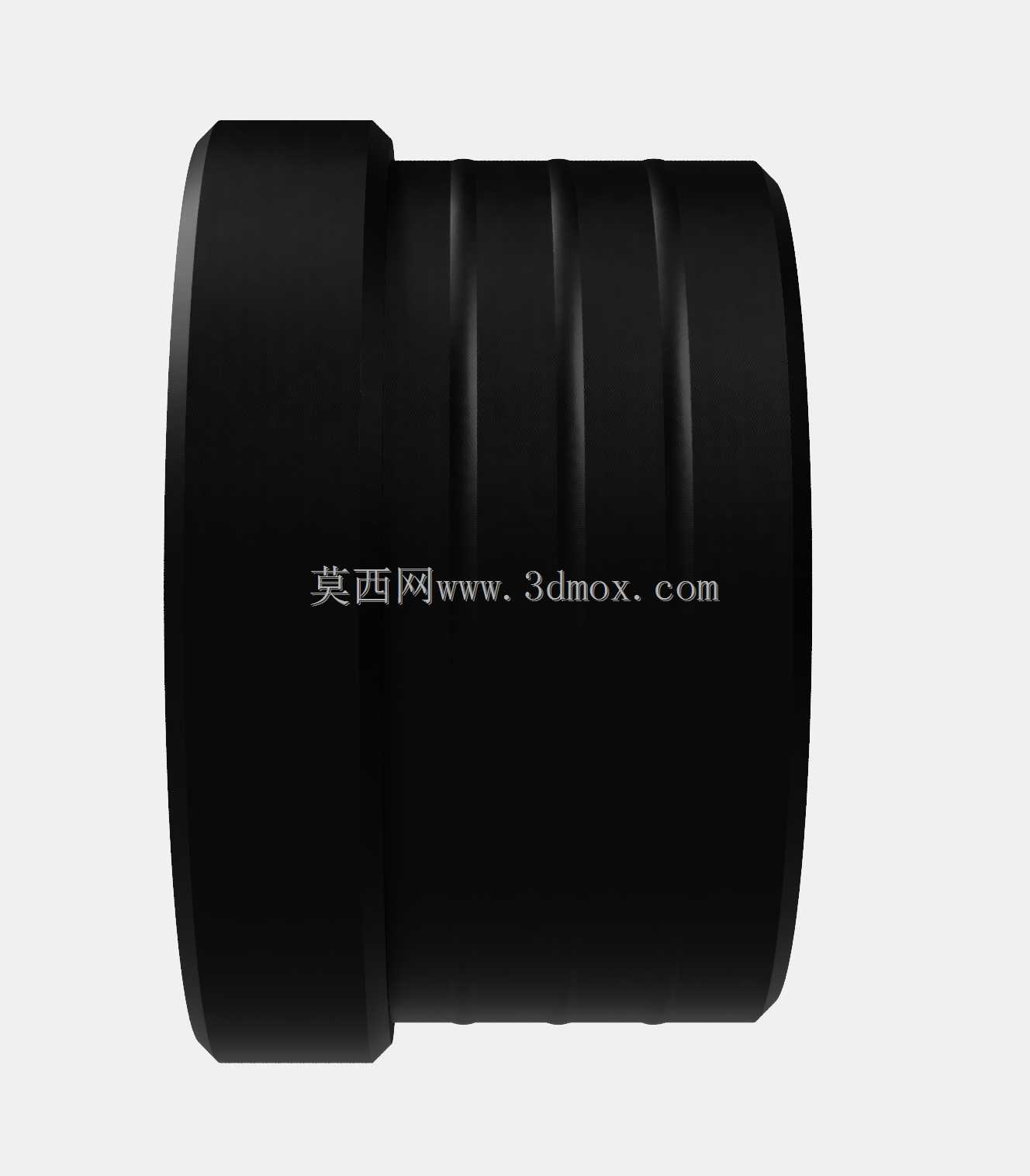

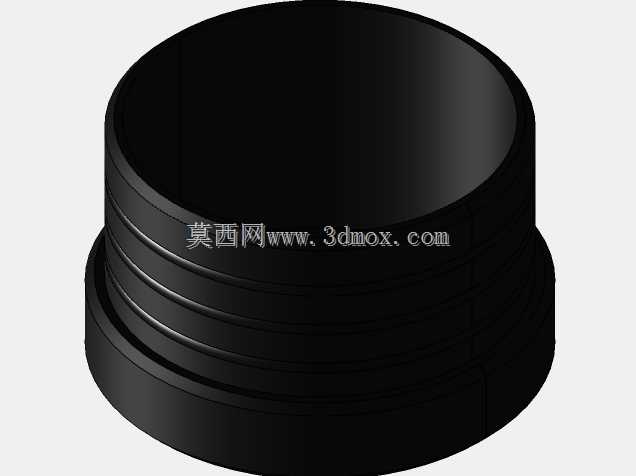

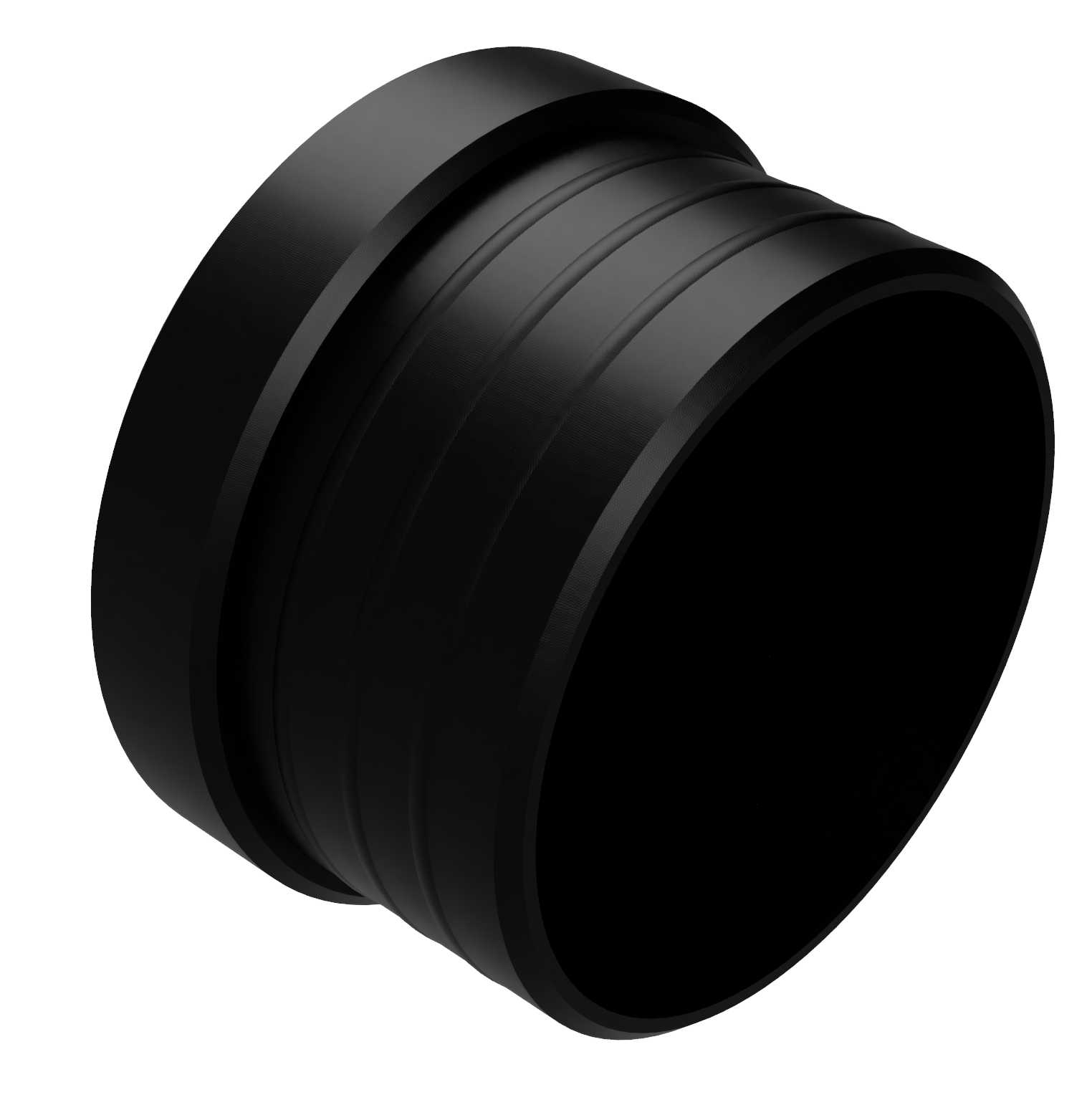

　　很容易出现二次泄漏，而这款修补装置采用内嵌式填充配合外部抱紧的复合密封结构，能够直接在故障软管的端部完成原位修补，不需要切割整段管路，大幅缩短现场维修的停机时间。从功能特性上看，装置集成了填充阀结构，安装时可以通过填充阀向修补装置与原软管内壁的间隙注入密封填充介质，让修补构件与原软管的内壁、端面完全贴合，避免出现介质窜流的缝隙；装置外侧设置有多道环形密封槽，安装后配合卡箍锁紧时，密封槽内的橡胶圈会产生均匀的压缩变形，在软管端部形成多道密封屏障，能够耐受浮选工况下的弱酸碱药剂腐蚀以及矿浆颗粒的冲刷。从设计思路层面，这款构件采用阶梯式变径的回转体结构，大直径端作为定位端面，与软管的端部端面完全贴合，起到轴向定位的作用，

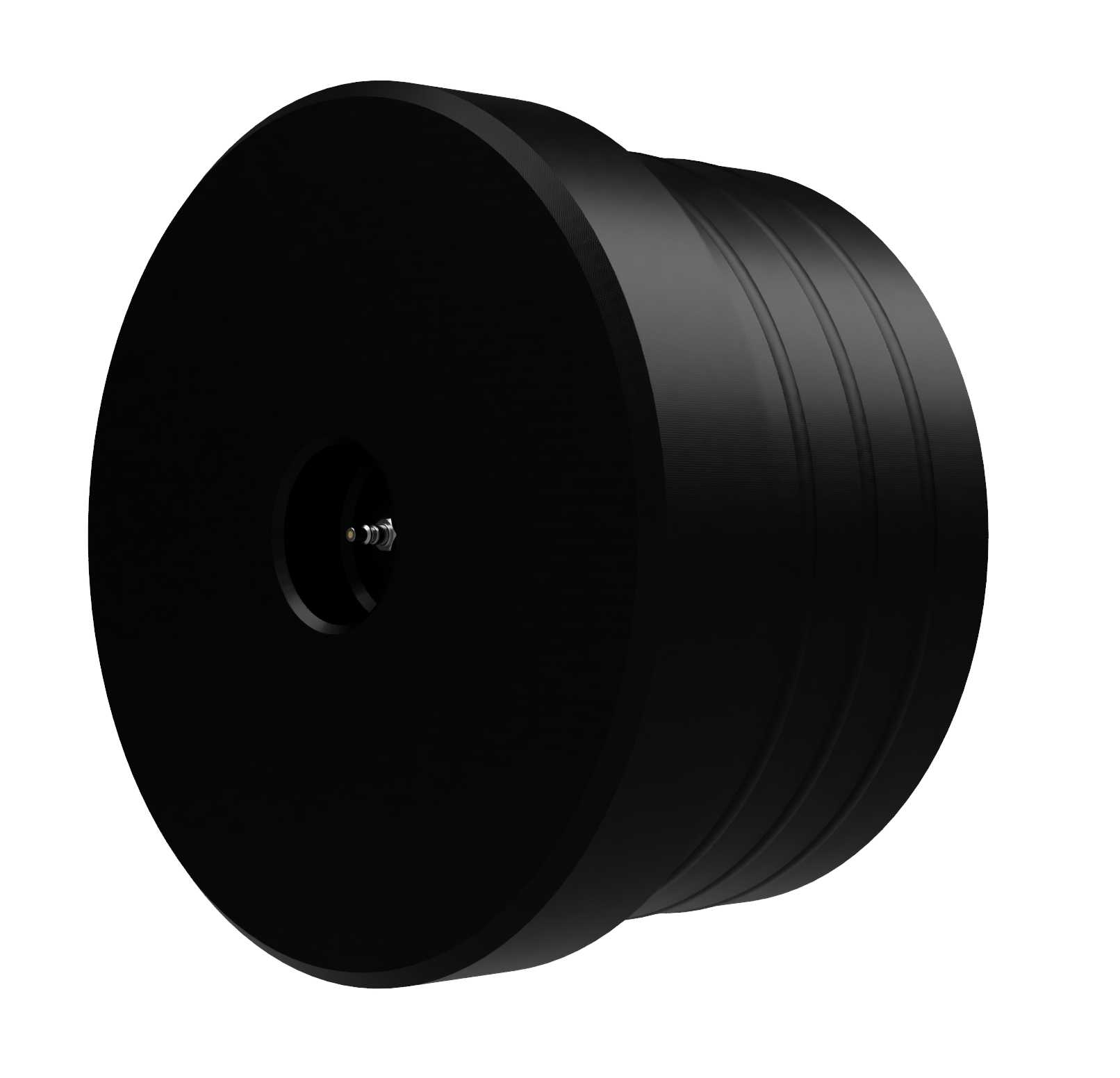

　　小直径端插入软管内部，插入段的外径与18英寸软管的标准内径采用间隙配合，单边预留0.8到1.2mm的填充间隙，既保证现场安装时能够顺利插入老化变形的软管端部，又不会因为间隙过大造成填充介质用量过多、密封层厚度不均的问题；插入段的外表面设计有多道环形防滑齿，当填充介质固化后，防滑齿能够嵌入填充层内部，避免管路运行中受压力冲击出现修补装置脱出的问题。关于外形尺寸与安装边界，这款修补装置的整体轴向长度根据现场软管端部常见的磨损深度设计，插入段长度覆盖软管端部易磨损的150mm区间，外部定位法兰的外径比18英寸软管的标准卡箍内径小4mm，能够适配现场原有标准卡箍的安装尺寸，不需要额外更换配套的连接紧固件；填充阀设置在定位端面的偏心位置，

　　安装后不会与卡箍、对接法兰的安装位置产生干涉，现场操作时不需要改动原有管路的连接布局，只需要将故障软管的磨损端部修剪平整，把涂抹了底涂剂的修补装置插入软管端部，通过填充阀注入适配的密封填充材料，待填充材料初步固化后锁紧原有卡箍即可完成维修，整个安装过程不需要专用的大型工装，现场维修人员借助常规工具即可完成操作。在结构细节上，装置的所有棱边都做了R3以上的圆角过渡，避免安装时划伤软管的内层橡胶，插入段的前端做了15度的导入倒角，即使软管端部因为长期使用出现轻微的内径收缩变形，也能够顺利导入；定位端面与插入段的垂直度控制在0.1mm以内，保证安装后与对接法兰的端面平行度符合管路连接的密封要求，避免因为安装偏斜造成局部密封压力不足出现泄漏。实际工况验证中，这类修补装置安装后能够承受与原软管相当的工作压力，在浮选系统的矿浆输送管路上使用寿命能够达到原新软管寿命的60%以上，相比整段更换软管的维修方式，能够降低七成以上的维修物料成本，同时大幅减少停机维修的时间，尤其适合选矿厂连续生产作业下的管路应急维修与预防性维护场景。
