工业回转式烘干成套设备三维结构

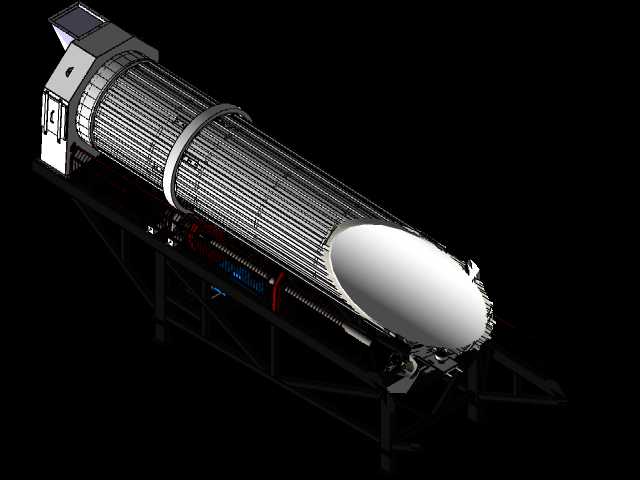

　　这套回转式烘干成套设备，主要面向矿产品加工、建材生产、化工原料预处理等散状湿物料的连续干燥作业场景，在选矿生产线中，常被用于浮选、重选后精矿或尾矿的脱水干燥环节，也可适配煤炭、砂石、生物质颗粒等多种物料的烘干需求，是散料处理流程中衔接湿料存储与后续粉磨、分选、成品仓储的核心设备。整套设备采用模块化集成布置思路，将核心烘干滚筒、进料出料机构、热风管路、除尘单元、引风动力单元、旋风分离装置全部整合在统一的安装底座上，减少现场安装时的土建对接工作量，同时保证各功能单元的相对位置精度，避免现场拼装带来的管路错位、设备同轴度偏差问题。核心的回转滚筒采用倾斜布置形式，筒体带有多组内部扬料板结构，滚筒转动过程中，扬料板会不断将筒内物料扬起、撒落，

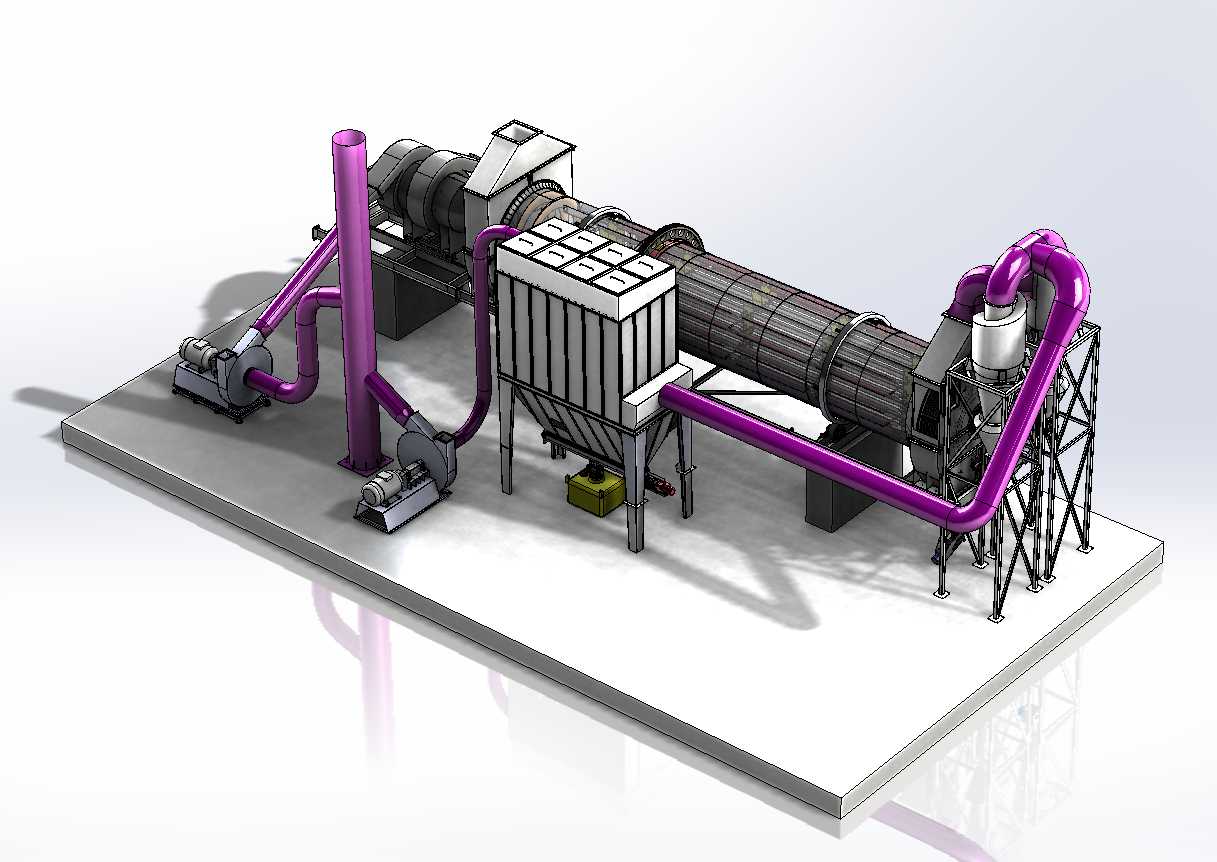

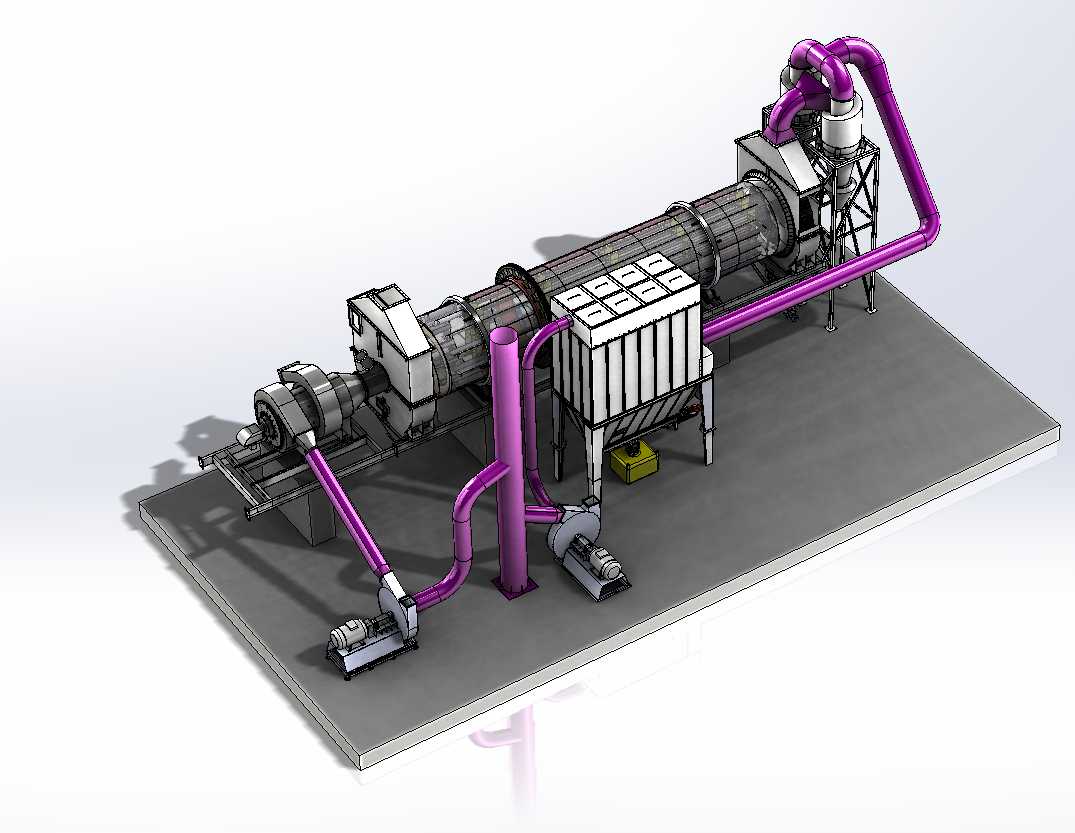

　　让物料与通入筒内的热风充分接触，提升热交换效率，滚筒两端采用密封结构连接进料罩与出料罩，减少热风泄漏与粉尘外溢，滚筒的支撑采用两组托轮组件搭配挡轮结构，限制筒体轴向窜动，保证回转过程的运行稳定性。热风系统采用负压运行设计，引风机布置在除尘单元后端，整套管路内保持微负压状态，避免含尘湿热空气从设备缝隙溢出到车间环境中，紫色标识的热风管路分别连接滚筒出料端、旋风分离器、布袋除尘单元与引风机，热风在引风机的牵引下，从滚筒进料端或出料端通入（根据物料特性可调整顺流或逆流烘干工艺），与物料完成热交换后携带蒸发出的水汽与细粉，先进入旋风分离器完成大颗粒粉尘的预分离，降低后续布袋除尘单元的过滤负荷，之后进入脉冲布袋除尘单元，

　　过滤掉气流中剩余的细粉尘，达标后的气体经引风机排出。进料端配套的料仓与均匀给料机构，可保证湿物料连续稳定送入滚筒内部，避免进料不均导致的筒内物料堆积、烘干效果波动问题；旋风分离器下部配置锁风卸料阀，保证分离出的物料可以顺利排出，同时不会破坏系统内部的负压环境；布袋除尘单元采用分室脉冲清灰结构，可在设备运行过程中逐室完成滤袋清灰，不需要停机操作，灰斗下部配置螺旋输送机或卸料阀，将收集的粉尘统一排出，可根据工艺需求选择将粉尘回掺到成品料中或单独收集处理。整套设备的安装边界需要预留足够的检修空间，滚筒驱动侧需要预留减速机、电机的检修拆装空间，除尘单元侧面需要预留滤袋更换的操作空间，管路的弯头位置预留清灰操作口，

　　设备底座采用预埋螺栓固定的方式，安装时需要调整底座水平度，保证滚筒的倾斜角度符合设计要求，托轮与滚筒滚圈的接触面积满足运行载荷要求。从结构设计角度，这套模型完整还原了各功能单元的连接关系，包括管路的法兰连接位置、设备的支撑钢结构形式、走台与护栏的布置位置，可直接用于生产线布置方案验证、设备安装指导、结构优化参考，建模时对各部件的装配干涉做了提前校验，比如滚筒转动时与外部罩壳、管路的安全间隙，引风机运行时的振动传递路径，钢结构支撑的载荷分布都做了对应体现，能够帮助设计人员快速理解整套烘干系统的工作逻辑与结构组成，在做同类型设备设计或生产线布局时，可以直接参考各单元的相对位置、管路走向、支撑结构形式，减少重复建模的工作量，同时规避现场布置时容易出现的空间干涉、检修空间不足等问题。
