四腔微小壳体注塑模具结构设计

项目分类:注塑模图纸 发布时间:2022-01-13 ID:500329
  • 四腔微小壳体注塑模具结构设计

  这套模具针对微小壳体类塑件的批量注塑生产需求开发,在消费电子配件、小型精密仪器外壳、微型传感器封装件的量产场景中应用广泛,这类塑件普遍壁厚较薄、成型时容易出现填充不足、排气不良、脱模变形的问题,设计阶段优先平衡成型效率与塑件成型精度的需求。模架采用标准模架改制,整体为方正叠层结构,定模侧与动模侧的合模定位依靠四角布置的导柱导套组件完成,导套嵌入定模板、导柱固定在动模板,合模过程中导柱先导入导套完成粗定位,避免合模错位擦伤型腔表面,模架四角额外设置了承压块,承受注塑过程中产生的锁模力,减少模板长期受压产生的形变。

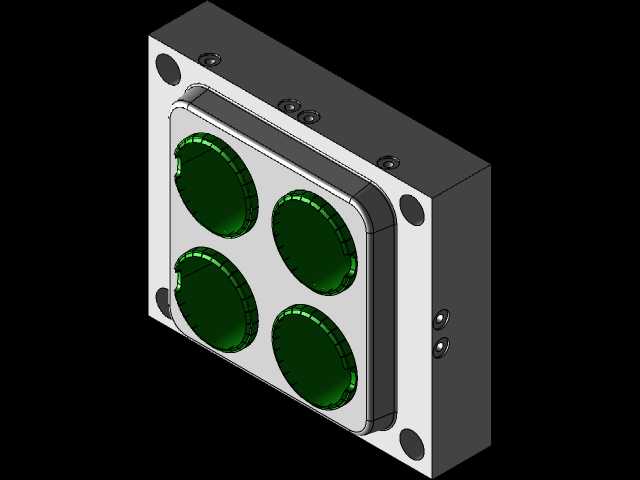

  型腔采用一模四腔的排布方式,四个型腔呈2×2矩阵均匀布置在分型面中心区域,这种排布方式可以让注塑机射胶时的熔料流动路径长度基本一致,四个型腔内的熔料填充速度差控制在极小范围内,避免个别型腔出现过保压或者填充不足的缺陷,同时多腔排布能将单模次的塑件产出数量提升四倍,匹配大批量生产的节拍要求。每个型腔对应成型一个带环形侧壁的微小壳体,型腔边缘做了圆角过渡处理,避免应力集中导致的模具开裂,同时在型腔周边开设了深度0.02mm的排气槽,排气槽延伸到模板外侧,熔料填充型腔时,型腔内的空气可以顺着排气槽快速排出,避免塑件表面出现烧焦、缺胶的问题。

  浇注系统采用平衡式布置,主流道设置在模架中心位置,分流道从主流道向四个型腔对称延伸,分流道截面采用圆形设计,相比梯形或者U形分流道,圆形分流道的熔料流动阻力更小,热量损失更低,能减少熔料在流道内的冷却凝固概率,浇口采用侧浇口形式开设在塑件侧壁非外观面位置,浇口宽度与厚度根据塑件壁厚做匹配设计,既保证熔料可以快速填充型腔,也能在开模后让浇口凝料和塑件自动分离,减少后续人工修剪浇口的工作量。

  脱模机构布置在动模侧,因为微小壳体的包紧力主要集中在型芯侧壁,设计时采用顶杆顶出的方式,顶杆布置在每个型腔对应的型芯周边以及流道凝料位置,顶杆的直径根据安装空间做适配,顶杆端面和型芯表面齐平,避免顶出时在塑件表面留下凸起的顶痕,影响塑件外观质量。冷却系统采用循环水路设计,定模板和动模板内分别开设了直通式冷却水道,水道距离型腔表面的距离保持均匀,冷却水流经水道时可以快速带走注塑过程中传递到模板的热量,让型腔内的熔料均匀冷却固化,减少塑件因为冷却不均产生的翘曲变形,同时缩短成型周期,提升生产效率。

  模具的安装边界适配常规卧式注塑机的装模尺寸,模架上下侧的压板槽位置符合通用注塑机的装模压板固定要求,定位圈设置在定模侧中心位置,和注塑机的定位孔精准配合,保证注塑机射嘴和模具主流道衬套的对中精度,避免射胶时出现溢料问题。开模时动模侧随注塑机移动座后退,分型面打开后,顶出机构在注塑机顶杆的作用下推动顶杆板移动,带动顶杆将塑件和流道凝料从动模型芯上顶出,完成一次成型循环,合模时顶出机构依靠复位杆的作用回到初始位置,准备下一次射胶。整套结构在设计时充分考虑了微小壳体塑件的成型难点,从流道平衡、排气设计、冷却均匀性、脱模可靠性几个维度做了优化,能稳定生产出尺寸精度符合要求、外观无明显缺陷的微小壳体塑件,适配大批量连续生产的工况需求,日常维护时只需要定期检查导柱导套的润滑情况、型腔表面的清洁度以及顶杆的磨损情况,就能保证模具的长期稳定运行。
