带料斗接料车的工业物料处理机组结构

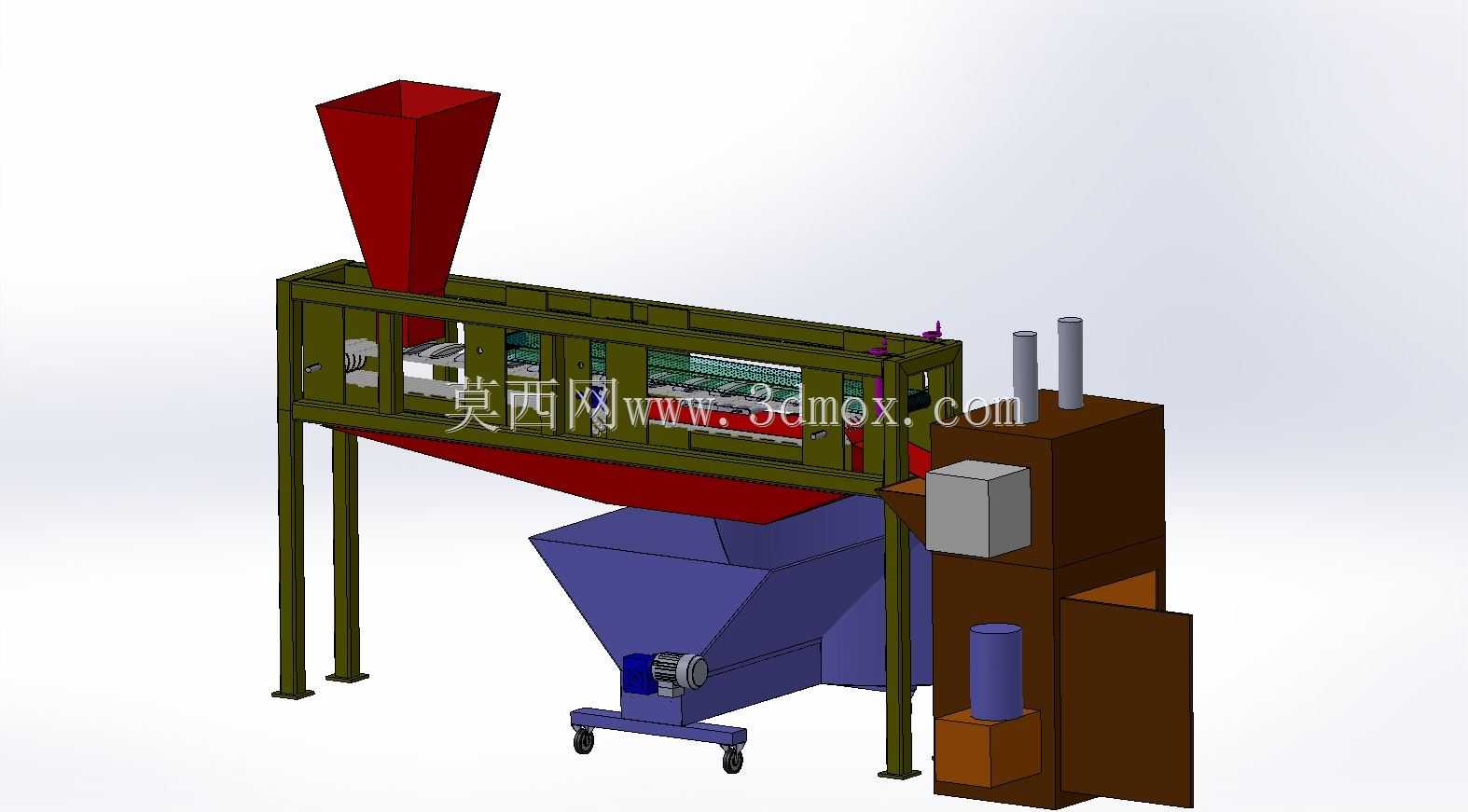

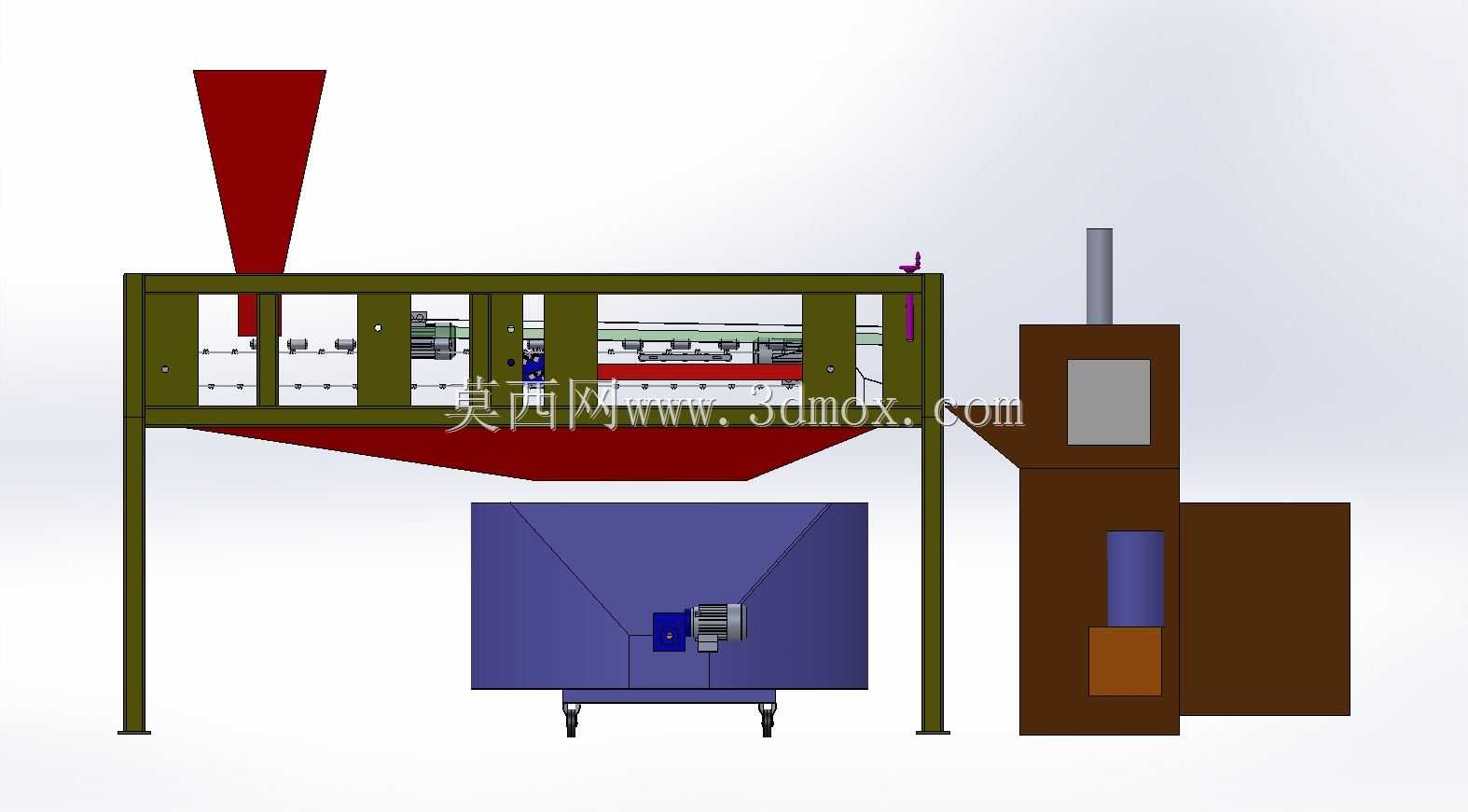

　　这套三维结构对应的是中小型加工车间常用的散粒物料连续处理机组，日常主要对接上游粉碎、混料工序的出料端，完成物料的定量给料、筛分输送与暂存转接，在食品加工、农副产物处理、塑料粒子改性这类需要连续散料输送的场景里适配性很强，不需要额外做复杂的地基改造就能快速布设投产。从结构布局来看，设备采用分体式组合设计，上方的锥斗是受料段，大口径上沿能承接上游设备的落料，锥角设计经过物料安息角校核，能避免散粒物料在斗壁结拱堵料，斗体下方直接对接机架内部的水平输送段，输送段外侧做了全封闭的护板结构，既可以防止输送过程中物料撒漏，也能隔绝车间内的粉尘落入物料流，同时避免运转部件外露带来的安全隐患。机架采用型钢焊接成型的框架结构，四根支脚做了落地调平设计，

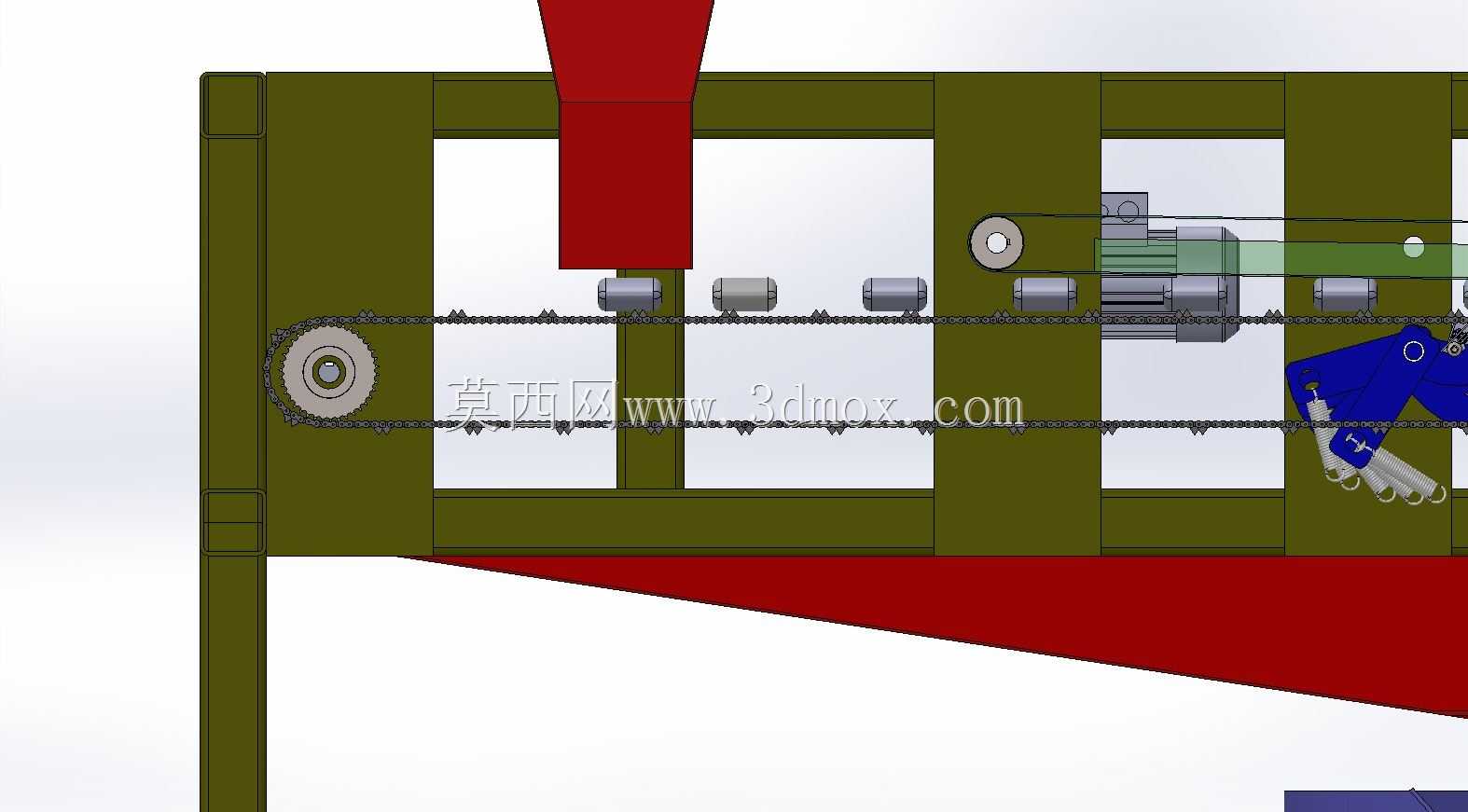

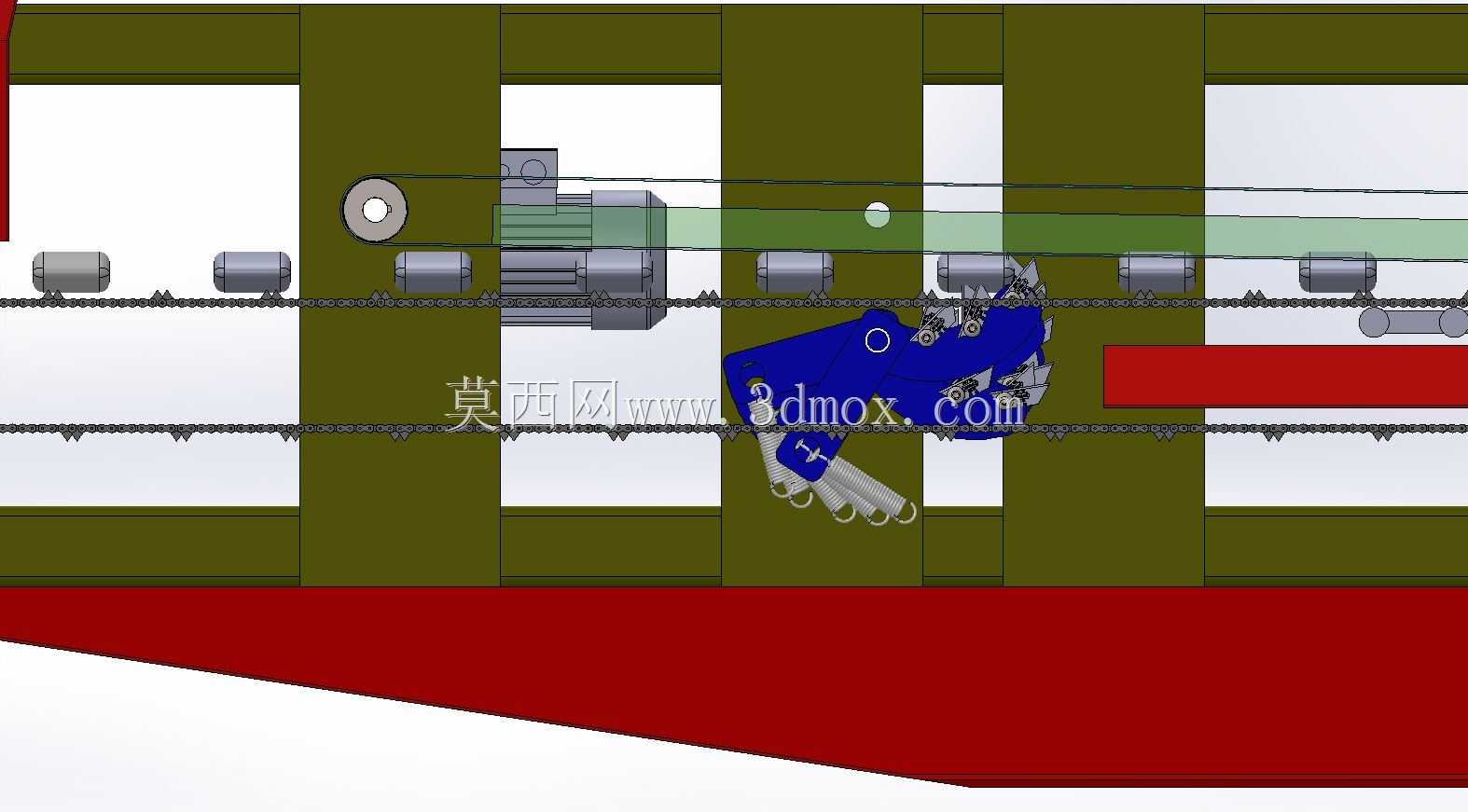

　　不需要预埋地脚螺栓，只要车间地面平整度满足常规工业地坪要求就能放置，支脚的高度预留了足够的下方操作空间，方便日常清理输送段下方的撒落物料，也能适配不同高度的下游接料设备对接。机架内部集成了驱动单元与输送执行机构，驱动端采用侧装式的动力布局，能减少设备整体的轴向占用尺寸，输送辊系的排布做了等间距设计，保证输送过程中物料层厚度均匀，不会出现局部堆料导致的负载波动。设备左侧集成了带排气筒的处理单元，两个竖向排气筒可以对接车间的除尘管网，在处理含尘量较高的物料时，能及时抽出设备内部的含尘空气，避免粉尘从设备缝隙外溢到车间环境中，该单元的腔体做了分段式结构，方便后期拆开清理内部残留的物料，避免不同批次物料交叉污染。

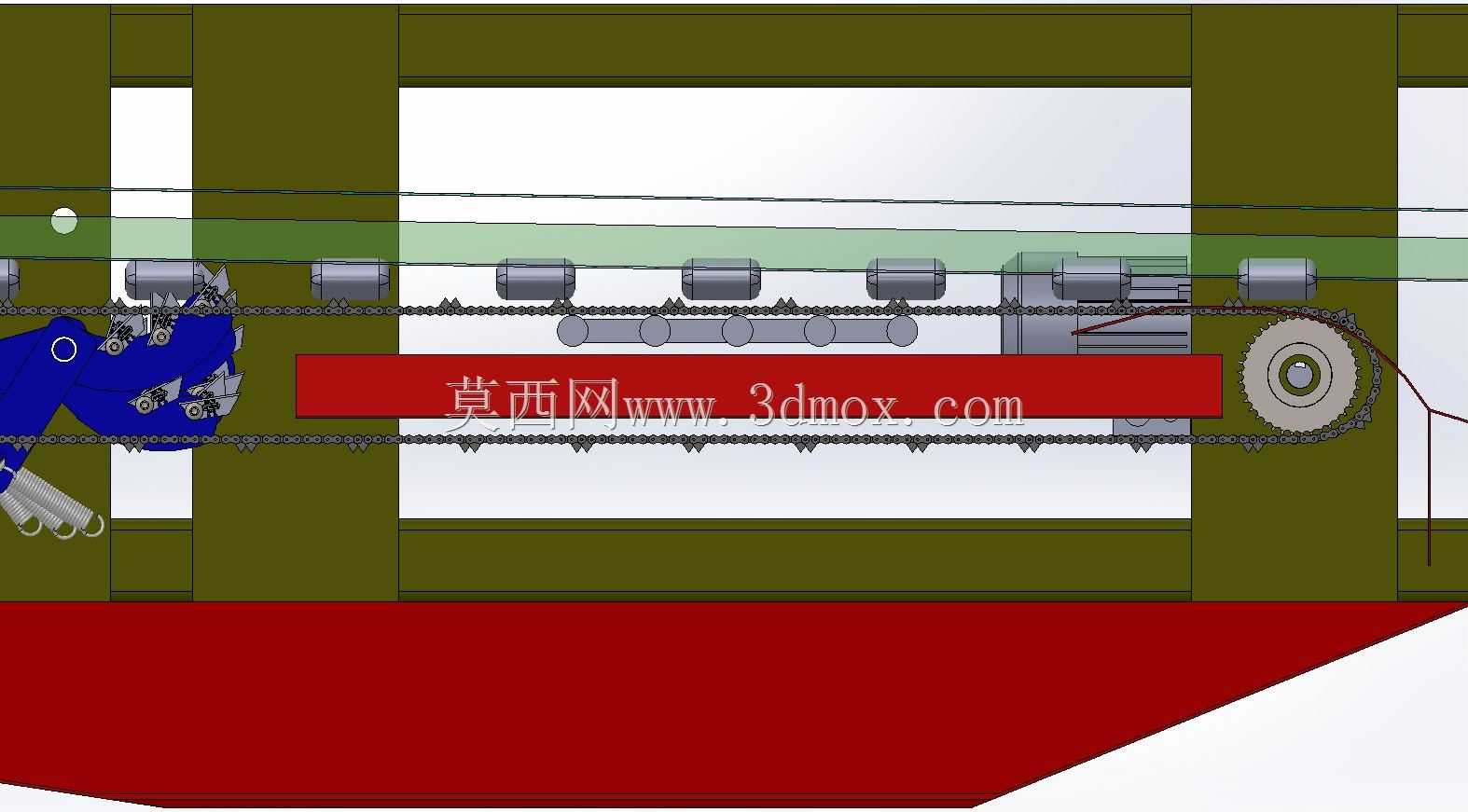

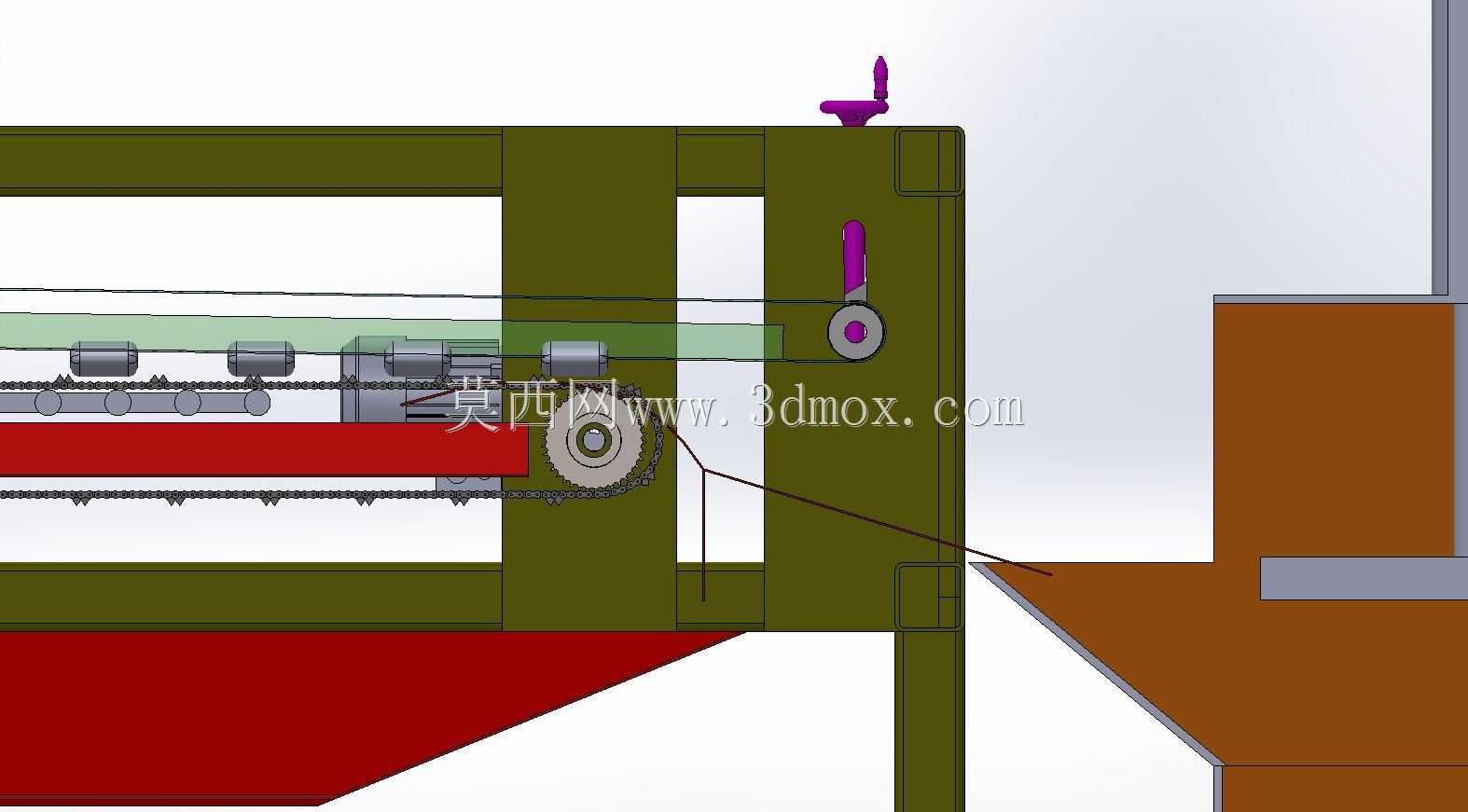

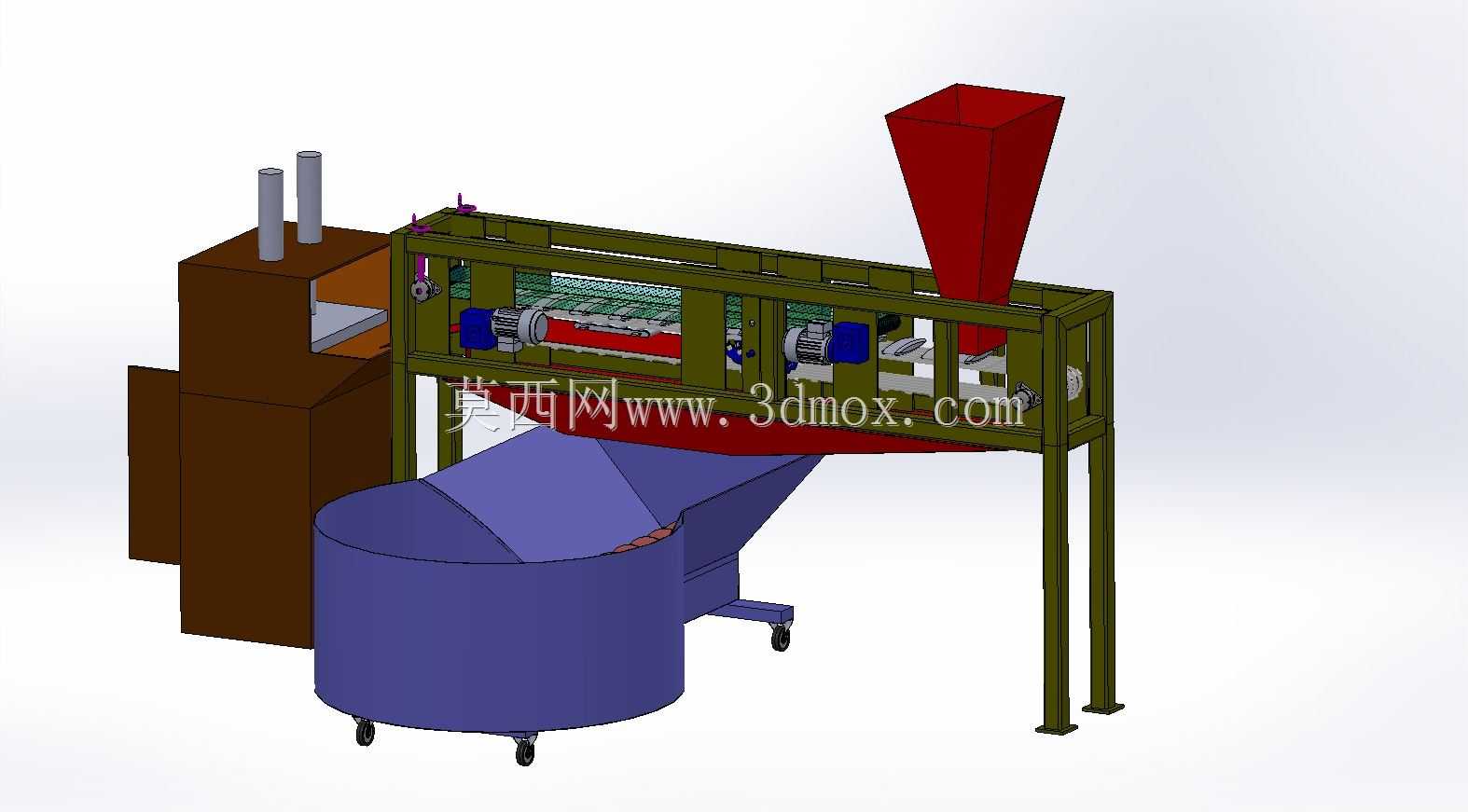

　　设备前方配置的带脚轮圆形接料车，是这套机组的中转暂存单元，接料车的敞口上沿做了倾斜导料板，刚好对准输送段的出料端，能完全承接输送过来的物料，不会出现撒料情况，车体底部的四个脚轮采用两个定向轮加两个万向轮的配置，单个操作人员就能轻松推动满载的料车转移到下一道工序，料车的容量和上游输送段的小时处理量做了匹配，不需要频繁更换接料车就能满足连续生产的节奏。做这套结构的三维建模时，首先要确认各单元的对接尺寸边界：受料斗的上沿尺寸要匹配上游设备的出料口落差，保证落料时不会冲出斗外；机架的整体宽度要适配车间内的通道宽度，方便设备进场安装；接料车的高度要和输送段出料口的下沿保留足够的安全间隙，避免推料车时碰撞出料端。另外要注意运动部件的干涉检查，

　　驱动单元的带轮、传动部件在运转时不能和机架护板、料斗结构发生刮碰，接料车推入接料位置时，导料板和出料端的搭接尺寸要控制在合理范围，既不能留缝隙撒料，也不能因为搭接过多导致料车推拉卡滞。从安装边界来看，整套设备的横向占用空间不大，长度方向预留出驱动端的检修空间、接料车的抽拉空间就能满足布设要求，竖向高度要考虑上方受料斗和上游设备的对接落差，同时预留顶部加料或者检修的操作空间，不需要额外搭建操作平台，日常维护时站在地面就能完成护板拆卸、驱动部件检查等常规操作。这套结构的设计没有采用复杂的定制化构件，大部分型材、标准件都可以直接采购，加工制作周期短，对于中小加工企业来说，不管是新上生产线还是旧线改造，都能快速适配，不需要对现有车间布局做大规模调整。
