符合EN12953-3标准的沙井锅炉结构模型

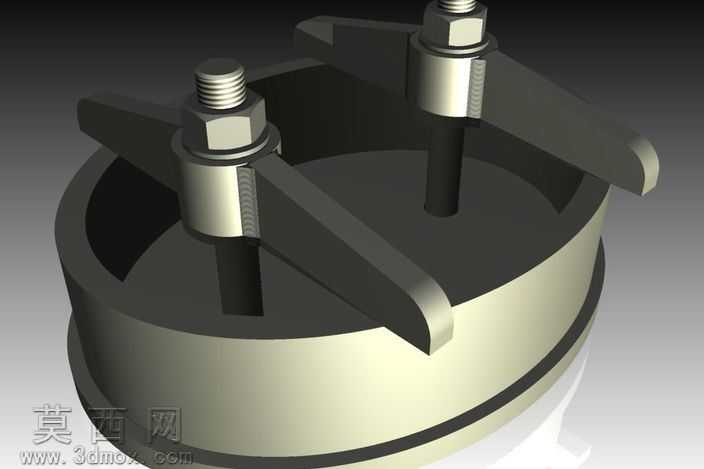

本模型为遵循EN12953-3:2002标准设计的沙井锅炉三维结构，建模阶段采用参数化特征构建逻辑，首先完成圆筒形锅炉主体的回转特征建模，精准控制筒体壁厚、上下端面的平面度公差，保证主体结构的承压基础形态符合标准要求。随后构建顶部的夹紧固定结构，针对两根对称布置的紧固螺栓，单独绘制螺纹牙型的螺旋扫描特征，还原外螺纹的完整齿形结构，配套的六角螺母采用拉伸切除结合倒角处理，精准还原螺母的六角外形与端面倒角细节，螺栓与螺母的配合间隙控制在合理装配公差范围内，还原真实的螺纹副装配关系。与螺栓配套的压紧翼板采用不规则拉伸实体建模，翼板的弧形压紧面与锅炉筒体上端面的弧度完全匹配，保证压紧时的受力均匀性，翼板与螺栓杆的连接部位做了过渡圆角处理，避免应力集中问题，还原实际零件的工艺设计细节。材质渲染阶段，锅炉筒体主体采用哑光金属材质，调整金属粗糙度参数模拟铸铁或碳钢的哑光金属质感，表面添加轻微的使用痕迹纹理提升真实感；螺栓、螺母等紧固件采用亮面镀锌金属材质，调高材质高光强度与反射参数，还原紧固件的镀锌表面光泽，与筒体的哑光质感形成明确区分，清晰展现不同部件的材质差异。结构设计上，采用双点对称压紧的结构形式，两个夹紧组件沿筒体中心对称布置，旋转螺母时可带动翼板向下压紧，实现沙井盖板与锅炉主体的密封锁紧，结构简单可靠，装拆操作便捷，完全符合相关标准中对锅炉沙井密封紧固结构的设计要求。建模过程中对所有装配配合面做了干涉检查，确保螺栓与螺母、翼板与筒体、翼板与螺栓杆之间无装配干涉，各部件的运动行程符合实际操作逻辑，可直接用于结构展示、装配教学以及后续的工程受力分析参考。
