BH1750FVI数字环境光传感器IC结构

　　在消费电子、智能家居、车载电子的光感检测方案选型中，BH1750FVI这类数字光传感器IC是应用占比极高的核心检测元件，日常接触的手机屏幕自动亮度调节、智能灯具的光感调光、车载中控的背光自适应、笔记本电脑的屏幕亮度适配场景里，都能见到该型号传感器的实际应用。不同于传统的光敏电阻类模拟光感元件，这款IC直接输出数字检测信号，不需要后端电路额外搭建AD采样链路，能大幅简化终端设备的电路设计复杂度，同时降低光感检测模块的整体布板空间占用。

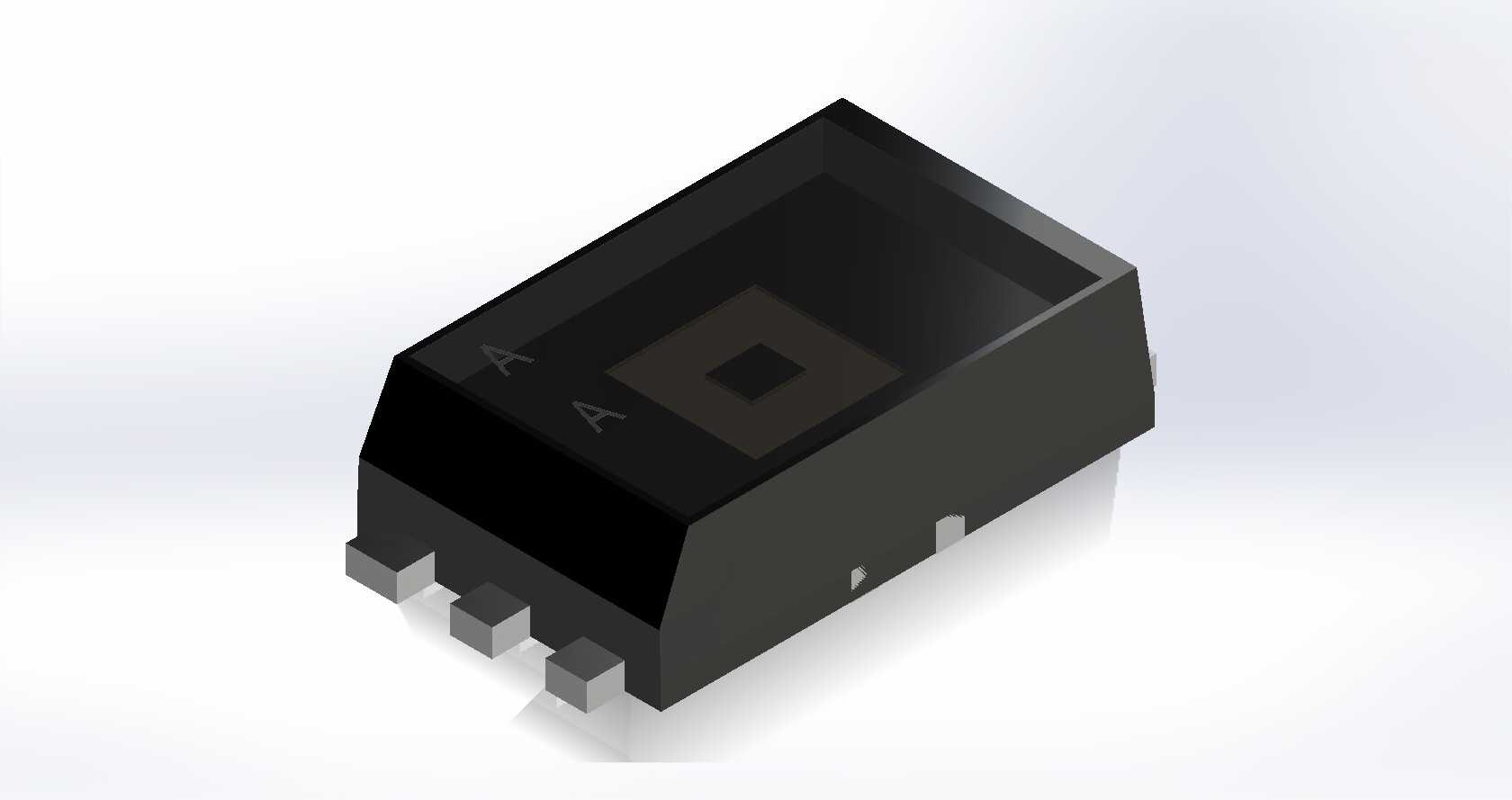

　　从三维结构设计的角度来看，该传感器采用WSOF6I封装形式，整体外形为小型化表贴式方块结构，封装本体顶部预留有光学通光窗口，窗口区域做了半透明遮光处理，既可以让环境光线顺利入射到内部的感光die上，又能阻挡外界粉尘、水汽直接接触内部感光芯片，提升元件在不同工况下的运行可靠性。封装本体侧面带有引脚定位标识，也就是结构上的小型凹位标记，能在SMT贴片加工时帮助产线操作人员、贴片机视觉系统快速识别元件安装方向，避免反向贴装导致的功能失效问题。底部引出的六个表贴引脚按照标准WSOF6I封装的引脚间距排布，引脚的共面度控制在表贴元件的通用公差范围内，能适配常规的回流焊工艺要求，不需要针对该元件单独调整钢网开孔参数或者回流焊温度曲线。

　　在做终端产品的结构设计时，需要重点考虑该传感器的安装边界要求：首先是传感器顶部的通光窗口正上方不能有不透光的结构遮挡，若终端产品的外壳需要做遮光处理，需在对应传感器窗口的位置预留通光孔，通光孔的直径建议不小于2mm，同时通光孔的内壁要做哑光黑处理，避免杂散光经过内壁反射进入传感器感光区域，导致光强检测数值出现偏差。其次是传感器的安装位置要远离终端设备内部的发热源，比如功率IC、背光LED、电源模块等区域，因为高温环境会影响内部感光元件的检测精度，长期处于高温工况下还会加速封装材料的老化，缩短元件的实际使用寿命。另外在结构堆叠时，传感器的周边要预留至少0.5mm的避让空间，一方面是给SMT贴片时的元件偏移预留公差余量，避免周边结构件与传感器本体产生干涉，另一方面也能减少周边元件的电磁辐射对传感器数字信号输出的干扰。

　　这款传感器的功能特性决定了它在结构设计上的特殊要求，它的检测光谱范围与人眼的视觉响应曲线接近，能直接输出对应环境光照度的数字值，检测范围覆盖1-65535lx的常用光照区间，不管是夜间弱光环境下的低照度检测，还是夏季户外强光下的高照度检测，都能输出稳定可靠的检测数值。在做三维建模时，需要准确还原封装本体的外形尺寸、引脚的位置与尺寸、顶部通光窗口的位置与大小、方向识别凹位的结构细节，这些细节的准确还原，能帮助结构工程师在做PCB布局、外壳结构设计时提前排查干涉问题，不需要等到实际打样后再发现结构冲突，能大幅缩短终端产品的研发周期，减少打样迭代的成本。

　　很多初级结构工程师在做这类小型表贴传感器的建模时，容易忽略引脚的共面度细节、方向标识的位置细节，往往只做一个简单的方块加上引脚就完成建模，这样的模型在实际结构校验时很容易出现问题，比如方向标识做反导致产线贴装参考错误，引脚尺寸偏差导致与PCB封装不匹配，通光窗口位置偏移导致外壳开孔位置不对。准确的三维模型需要完全对照元件的官方datasheet中的尺寸参数来构建，每个结构特征的尺寸公差都要对应手册中的标注要求，同时还原封装本体的外观细节，比如顶部的丝印标记位置、封装本体的拔模斜度、引脚的弯折角度这些容易被忽略的细节，这样的模型才能真正用于实际的产品设计校验，而不是仅作为外观展示使用。

　　在不同的应用场景下，对传感器的安装结构要求也有区别，比如在智能灯具的应用中，传感器通常安装在灯具的出光面周边，结构设计时要避免灯具自身的出光直接照射到传感器的感光窗口，否则会导致传感器误检测环境光强，出现调光逻辑错误；在手机这类便携消费电子中，传感器通常安装在屏幕盖板的下方，盖板上的油墨层要做半透处理，保证光线能顺利透过，同时要控制油墨层的透光率在合适范围，避免透光率过低导致弱光下检测灵敏度不足，或者透光率过高导致强光下检测数值溢出；在车载应用中，传感器通常安装在前挡风玻璃的下方位置，结构设计时要考虑挡风玻璃的倾斜角度对光线入射的影响，调整传感器的安装角度，保证传感器的感光面法线方向与车辆行驶时的水平光线入射方向匹配，提升光强检测的准确性。
