霍尼韦尔15PSI板载式压力传感元件结构

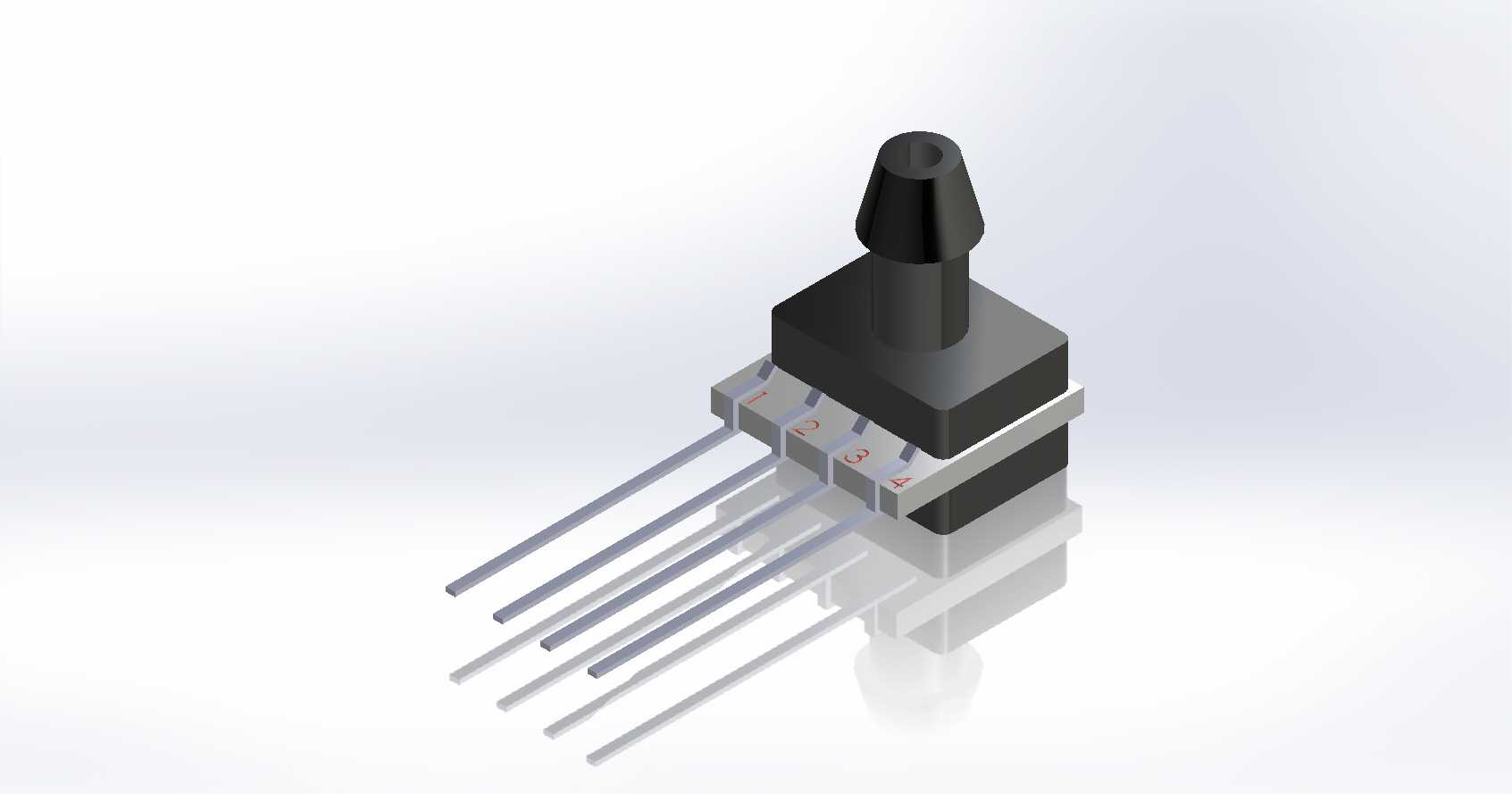

　　在工业测控、医疗设备、消费电子的气压检测回路里，这类小量程压力传感元件是获取压力反馈的核心前端部件，15PSI的量程刚好覆盖绝大多数低压气动检测、呼吸回路压力监测、小型气动执行件反馈的工况需求，不会因为量程过大损失检测精度，也不会因为量程不足在常规工况下出现过载损坏。从结构设计来看，这款传感元件采用DIP直插式引脚布局，引脚间距遵循标准通孔插装规范，在PCB布局时可以直接套用标准2.54mm间距的封装库，不需要额外定制封装尺寸，对于量产项目的PCB设计来说能减少不少封装核对的工作量，也能兼容常规波峰焊、手工焊的加工工艺，不会出现引脚间距不匹配导致的加工不良。顶部的气嘴采用侧置带倒钩的结构，0.

　　19英寸的外径刚好匹配常规内径的软质气管，倒钩结构可以在气管插接后形成可靠的轴向限位，不需要额外加装管箍就能承受常规工作压力下的气管拉脱力，在装配时只需要将气管推过倒钩位置即可完成气路连接，相比螺纹连接的气嘴能节省不少装配时间，也不需要在PCB周围预留扳手操作的空间，对紧凑型设备的内部布局十分友好。传感主体的塑封结构采用阶梯式方形设计，主体部分的尺寸控制在极小的范围内，在高密度安装的PCB板上不会占用过多的板面空间，相邻元件之间的安全间隙可以控制在1mm以内，适合多测点密集布置的检测板卡设计。气嘴与塑封主体的连接位置做了加强筋过渡，能避免气管插接时的侧向力导致气嘴根部断裂，在实际装配过程中即使出现气管斜向插接的操作失误，

　　也不会轻易损坏传感元件的气路结构。从功能实现的角度，这款元件的输出范围为0.5V到4.5V的比例输出，刚好匹配常规ADC采集电路的输入量程，不需要额外搭建信号调理电路对输出信号进行缩放，直接接入单片机的ADC引脚就能完成压力信号的采集，能简化外围电路的设计复杂度，减少板卡上的元件数量。在安装边界上，这款元件的引脚伸出长度足够穿过常规厚度的PCB板，焊接后引脚在PCB背面的伸出量控制在标准焊接要求范围内，不会出现引脚过长导致背面元件干涉的问题，元件本体底部与PCB板面之间预留了微小的间隙，既可以避免焊接时助焊剂残留堆积在元件底部，也能减少PCB板面形变对传感元件本体造成的应力影响，避免应力导致的检测零点漂移。在实际选型应用中，

　　这类元件多用于需要长期稳定检测低压气体压力的场景，比如医疗设备里的呼吸回路压力检测、制氧机的气路压力反馈、小型气动设备的气源压力监测、消费电子里的气压高度检测等场景，其103.42kPa的量程上限刚好略高于标准大气压，在正压检测场景下可以覆盖从微压到低压的全段检测需求，同时也能承受一定的瞬时过载压力，不会因为气路里的瞬时压力冲击导致元件损坏。建模过程中需要重点注意气嘴倒钩的尺寸细节，倒钩的外径比气嘴本体大0.3mm左右，角度控制在15度，既能保证气管插接的顺畅度，也能保证足够的拉脱力；引脚的直径与长度需要严格遵循实际元件的尺寸，否则在PCB装配时会出现插装困难的问题；塑封主体的分模线位置需要做合理的圆角过渡，还原实际注塑件的工艺特征，避免建模时出现尖锐的分模棱线，和实际元件的外观特征不符。另外，元件的重心位置在塑封主体的中心轴线上，直插安装后不会因为重心偏移导致引脚受力，在有振动的工况下也能保证焊接的可靠性，不需要额外加装固定结构对元件本体进行加固，能进一步减少设备的装配工序与物料成本。
