便携式手动夹紧手钳结构设计

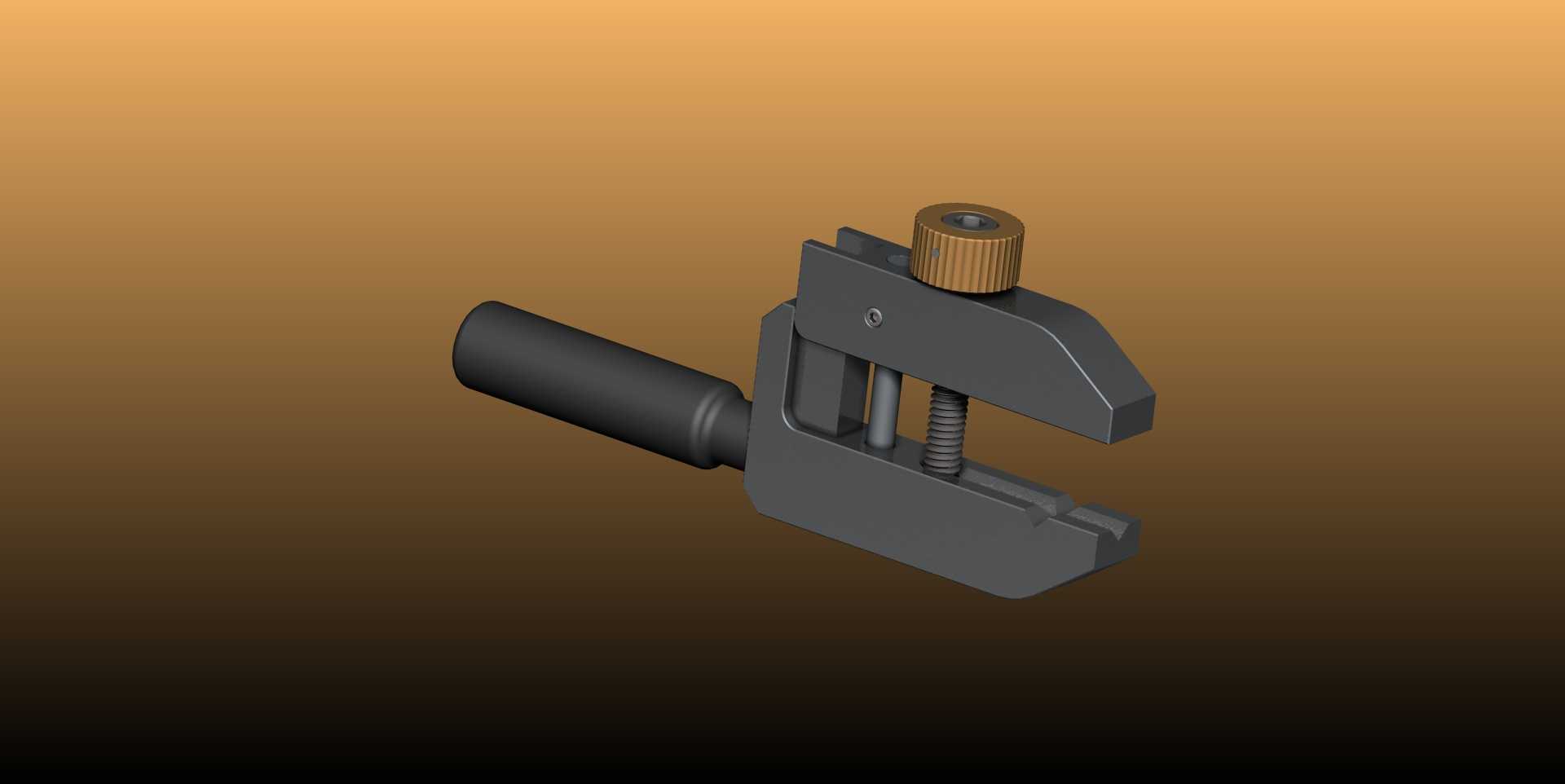

　　这款手动夹紧手钳的结构设计，核心围绕小尺寸工件的现场夹持需求展开，在钳工装配、小件维修、精密零件临时固定等场景下，这类小型手钳的使用频率远高于大型台钳，尤其是在没有固定台位的外场作业、生产线旁临时补装、精密元器件夹持定位环节，便携性与夹持稳定性的平衡是设计的核心考量。从功能结构来看，这款手钳采用螺杆进给的夹紧方式，顶部的滚花调节螺母直接与夹紧螺杆联动，转动螺母即可带动活动钳口实现开合动作，相比传统的杠杆式手钳，螺杆进给的结构能提供更稳定的夹持力，不会因为作业过程中的震动出现钳口松脱的问题，同时螺杆的自锁特性可以让钳口保持在任意张开位置，适配不同厚度的被夹持工件。钳身主体采用一体式C型框架结构，这种结构的刚性优势十分明显，

　　在最大夹持行程下，钳身的形变量可以控制在极小范围内，避免因为夹持力过大导致钳口错位，影响夹持精度。手柄部分采用圆柱型防滑结构，表面做了哑光防滑处理，握持时可以施加足够的拧紧力矩，同时手柄与钳身的连接位置做了过渡圆角处理，避免应力集中导致的钳身断裂问题，在频繁施加夹紧力的作业场景下，这个位置的结构强度直接决定了工具的使用寿命。设计过程中，首先确定的是钳口的最大张开距离，针对常见的小型零件、线材、薄板材的夹持需求，将最大夹持行程控制在适配常规小工件的范围，既不会因为行程过大导致钳身整体尺寸冗余，也不会因为行程过小限制适用场景。钳口的夹持面做了平面处理，没有添加齿纹结构，这种设计主要是为了适配表面精度要求较高的零件夹持，

　　避免齿纹在零件表面留下压痕，对于需要保护外观面的工件夹持场景十分友好，如果需要夹持表面光滑的易滑脱工件，也可以在钳口处加装防滑垫片，不需要改动钳身主体结构。安装边界方面，这款手钳本身属于便携式手动工具，不需要固定安装在工作台面上，整体外形尺寸控制在单手握持可操作的范围，收纳时可以直接放入工具腰包或者小型工具箱，不会占用过多储物空间。钳身的活动钳口与固定钳口的平行度在设计时做了严格的公差控制，夹紧时两个钳口可以完全贴合，保证被夹持工件受力均匀，不会出现局部受力过大导致的工件变形问题。螺杆部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率更高，耐磨性更好，长期频繁使用也不会出现螺纹滑牙的问题，

　　同时螺杆与活动钳口的连接位置做了防脱结构，避免螺杆旋出过长导致零件脱落丢失。顶部的滚花螺母采用直纹滚花工艺，即使手上沾有油污或者佩戴薄劳保手套，也可以轻松转动螺母调节夹紧力，螺母的外径尺寸经过反复优化，既保证了足够的力臂长度，不需要借助额外工具就可以施加足够的夹紧力，也不会因为外径过大导致整体结构笨重。在实际使用场景中，这类小手钳可以完成多种作业：比如在焊接细小零件时临时固定工件位置，在电子装配时夹持小型元器件进行焊接作业，在钳工修配时夹持小零件进行锉削、打磨，甚至在户外维修设备时，临时替代台钳完成小零件的拆装作业。相比大型台虎钳，它的使用场景更加灵活，不受安装位置的限制，相比普通的尖嘴钳、钢丝钳，它的夹持力更加稳定，夹持面更大，不会因为长时间夹持导致手部疲劳，也不会因为夹持力不稳定导致工件飞出。设计时还考虑了不同工况下的适配性，钳身的整体结构没有多余的突出零件，在狭小空间内作业时也可以顺利伸入，不会被周围的零件干涉。手柄的长度经过人体工学优化，握持时手腕可以保持自然角度，长时间使用也不会出现明显的酸胀感。整体结构没有复杂的传动零件，后期维护十分简单，只需要定期在螺杆位置添加少量润滑脂，就可以保证调节动作顺畅，即使在多粉尘的作业环境下，简单清理螺纹缝隙的粉尘就可以正常使用，不会因为粉尘卡滞导致调节失效。
