铣床台钳配套可调式限位挡块结构

　　在常规铣床批量加工工序里，小型工件的重复装夹定位一直是影响加工节拍的关键环节，普通机用虎钳仅靠活动钳口和固定钳口完成工件夹紧，没有预设的定位基准，每次装夹都需要操作人员拉表找正、测量工件伸出长度，不仅辅助时间占比高，批量加工时还容易出现工件定位尺寸偏差，导致同批次零件的加工尺寸散差超差。这款配套台钳使用的挡块，就是针对这类批量铣削、钻削工序的定位需求设计的附件，不需要对原有虎钳做结构性改造，就能快速为工件提供轴向定位基准。

　　从实际使用场景来看，这类挡块主要适配中小型铣床台钳，不管是立式铣床的平口钳，还是小型钻铣床配套的机用虎钳，都能通过挡块自带的穿装杆跨接在虎钳的导轨侧方，不需要额外在虎钳本体上打孔攻丝，安装时只需要松开挡块本体的锁紧螺钉，调整挡块工作面到钳口的距离，匹配工件需要的伸出长度，再拧紧锁紧螺钉就能完成定位基准的固定。挡块的工作面做了淬硬处理，硬度和虎钳钳口的硬度保持在同一区间，避免长期和工件端面接触、碰撞出现凹坑或者磨损，保证定位基准的平面度长期稳定，不会因为接触面磨损出现定位偏移。

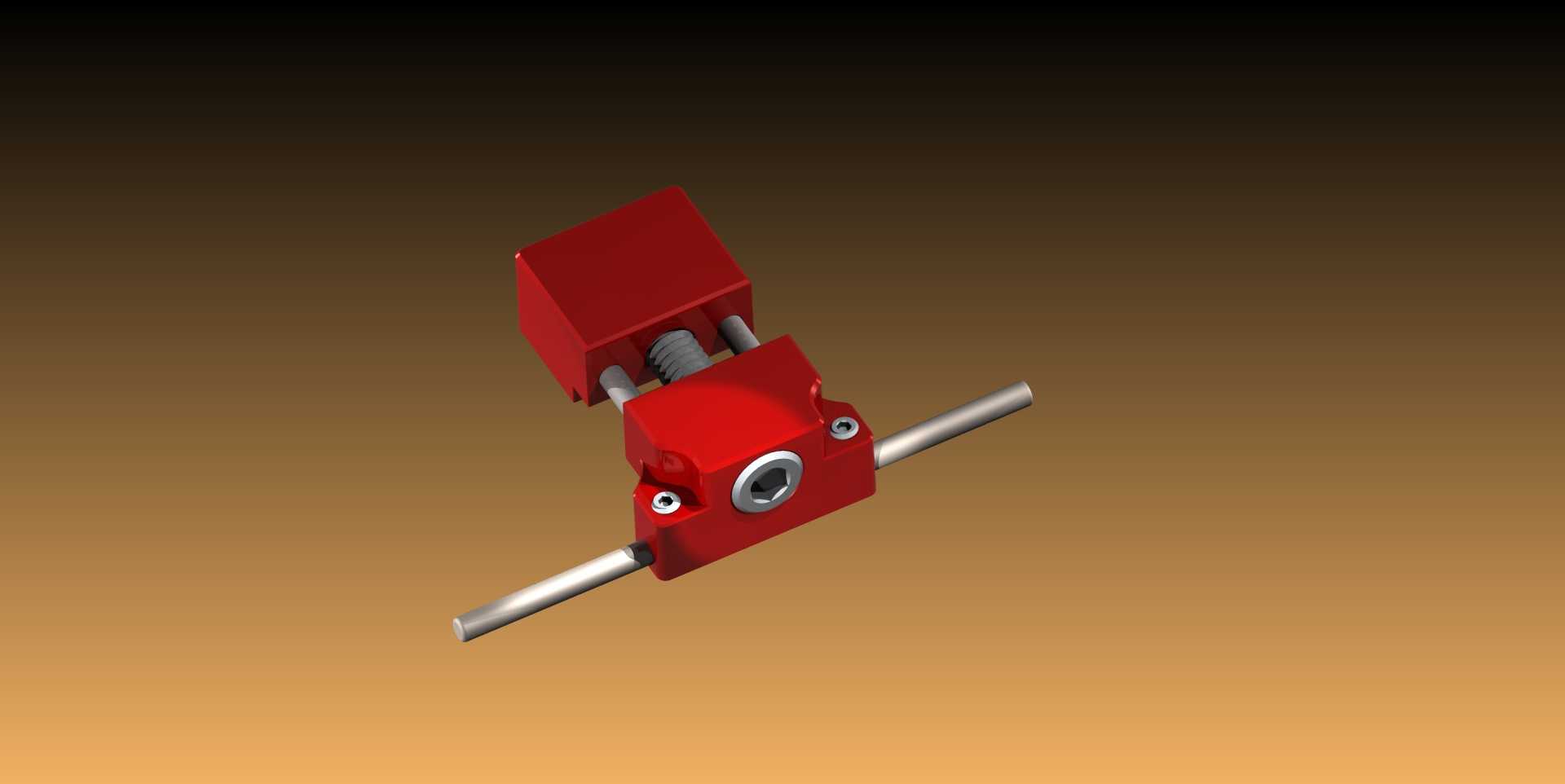

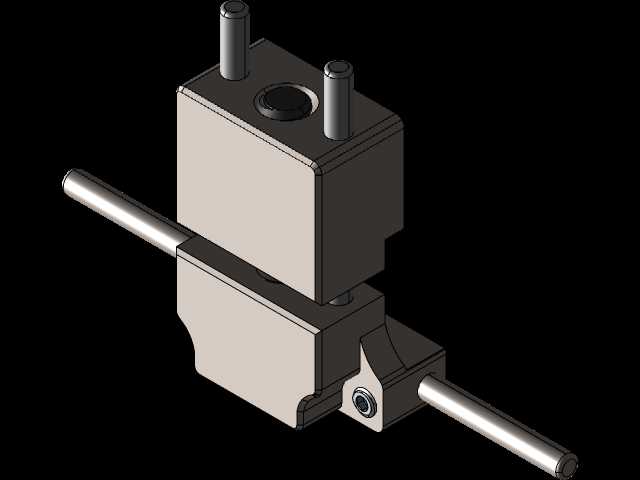

　　设计这款挡块的时候，首先考虑的是安装的通用性，穿装杆的直径做了适配常规台钳安装孔的尺寸，杆身做了光滑镀铬处理，调整挡块位置的时候滑动顺畅，不会出现卡滞，同时镀铬层也能避免车间切削液、润滑油腐蚀导致的锈死问题。挡块本体采用了分体式锁紧结构，中间的内六角锁紧螺钉直接顶紧在穿装杆上，锁紧力矩足够，即便是铣削加工时工件受到较大的轴向切削力，挡块也不会出现位置窜动，保证加工过程中定位基准不位移。挡块和工件接触的定位面做了精磨处理，平面度控制在0.02mm以内，和穿装杆的轴线保持垂直，避免因为定位面倾斜导致工件装夹时出现角度偏差。

　　从安装边界尺寸来看，挡块本体的宽度控制在30mm以内，不会占用过多钳口的有效装夹长度，即便是装夹长度较短的小型工件，也不会出现挡块和钳口干涉的问题；穿装杆的总长度适配钳口宽度100mm到150mm的常规中小型机用虎钳，调整行程可以覆盖0到100mm的定位距离，满足绝大多数小型零件的伸出定位需求。挡块的两个安装支脚做了下沉式设计，锁紧螺钉的头部完全沉在支脚的沉孔内，不会突出到挡块的外侧，避免调整位置时螺钉头部和虎钳导轨、工作台面发生刮碰，也不会积存切屑，日常清理只需要用毛刷扫过表面就能把落在挡块上的切屑清理干净，不会因为切屑卡滞影响调整精度。

　　在实际工序应用里，这类挡块除了做轴向定位之外，还可以配合虎钳的角度调整功能，完成带角度工件的定位装夹，比如加工小型轴类零件的扁位、槽口时，只需要调整挡块的位置，配合钳口的V型块，就能快速完成每一件工件的轴向定位，不需要每次都测量工件的伸出长度，批量加工时的装夹辅助时间可以缩短60%以上，同时能避免人工测量带来的人为误差，提升同批次零件的尺寸一致性。和那种直接固定在钳口上的定位块相比，这种跨接式的挡块不需要拆卸钳口板，安装调整都更灵活，不需要使用的时候只需要松开锁紧螺钉，把挡块滑到穿装杆的端部，就能完全让出钳口的装夹空间，不影响虎钳装夹大尺寸工件的功能。

　　设计过程中也充分考虑了车间的实际使用工况，挡块本体的边角都做了R2的圆角处理，没有尖锐的棱角，避免操作人员调整装夹时被划伤；所有的配合面都做了公差适配，穿装杆和挡块本体的安装孔采用H7/g6的间隙配合，既保证滑动调整的顺畅度，又不会因为间隙过大导致挡块出现偏摆，影响定位精度。锁紧螺钉采用标准内六角螺钉，车间里常规的内六角扳手就能完成锁紧操作，不需要配备专用的调整工具，即便是螺钉出现磨损，也能快速更换标准件，不需要专门定制配件，降低了日常使用的维护成本。

　　很多一线操作师傅在批量加工时会自己焊制定位挡块，但自制的挡块往往没有做热处理和精磨，定位面容易磨损，焊接的结构也容易出现变形，定位精度不稳定，这款标准化设计的挡块，把定位精度、结构强度、安装通用性都做了平衡，既可以作为新虎钳的配套附件，也可以作为现有虎钳的升级配件，适配车间里多数常规规格的机用台钳，不需要复杂的安装调试，装上就能直接用于生产工序。
