三英寸机用回转分度工作台结构设计

　　这款三英寸规格的回转分度工作台，是面向小型精密机加工场景设计的工装附件，日常多用于台式铣床、小型工具磨床、钻床的工位配套，也可适配台式刻字机、小型电火花设备的工件装夹需求，解决小尺寸零件多工位加工时的重复装夹定位误差问题。从实际加工场景来看，这类小规格转台常被用于小型五金零件的等分槽加工、径向孔钻削、斜面磨削工序，比如加工小型紧固件的十字槽、仪表零件的等分定位孔、小型模具镶件的多角度成型面，相比大型回转工作台，它的占地空间更小，装夹操作更灵活，适合桌面级加工设备的工位布置。

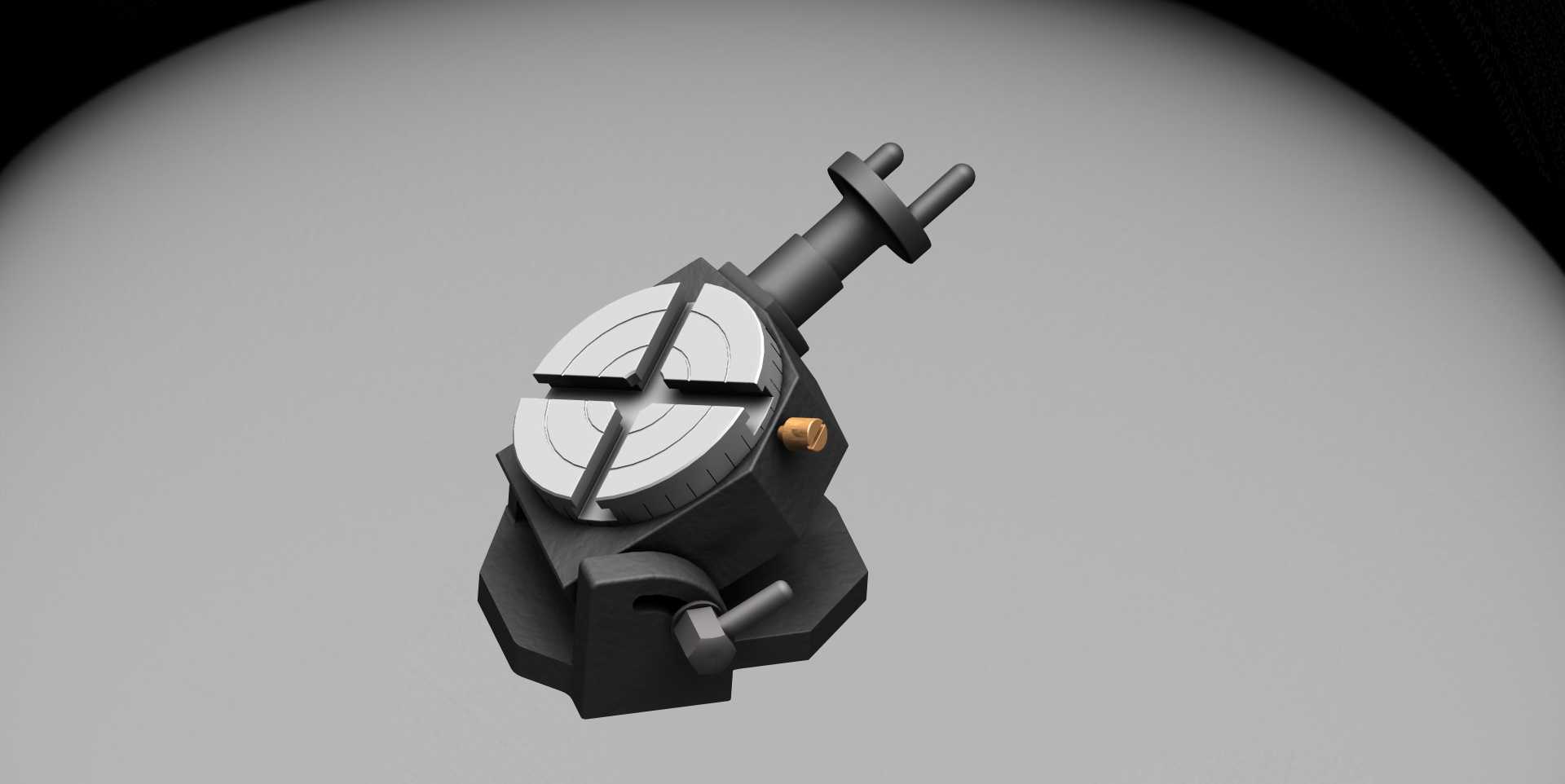

　　结构设计上，这款转台采用了经典的立卧两用结构逻辑，主体基座采用多边形棱边设计，既可以水平放置在机床工作台面上，通过基座侧边的锁紧机构完成与机床台面的固定，也可以通过尾部的安装轴实现垂直装夹，适配立式加工的工位需求。顶部的装夹盘面采用三爪自定心结构，卡爪采用径向滑动设计，盘面刻有清晰的角度刻度线，配合侧边的锁紧旋钮，可以实现任意角度的回转定位，也能完成常用等分角度的快速对位，刻度盘的分度精度参考常规小型工装的加工需求，能满足普通民用五金、仪表零件的加工公差要求。

　　从功能特性来看，转台的回转调节采用蜗杆蜗轮传动结构，手轮设置在转台侧下方，操作时不会与顶部装夹的工件、机床主轴发生干涉，转动手轮时可以带动盘面平稳回转，传动比设置适配小尺寸转台的操作手感，单圈手轮转动对应的盘面回转角度经过调校，既可以实现快速大角度调整，也能通过微动调节完成小角度的精准对位。盘面侧边设置了铜质锁紧拨块，当调整到目标角度后，拨下锁紧块即可完成盘面的轴向锁死，避免加工过程中盘面出现窜动，保证加工过程中的定位稳定性。

　　安装边界方面，这款三英寸转台的盘面直径适配三英寸的装夹范围，最大装夹工件尺寸不超过盘面直径的1.2倍，避免工件超出回转范围与周边结构发生碰撞；基座的底部安装孔位间距适配常规小型机床的T型槽间距，不需要额外制作过渡连接板即可完成安装；尾部的安装轴直径采用标准工装轴径尺寸，可以直接适配机床的分度头安装座、立式支架的装夹孔位，减少配套工装的定制成本。整体结构的外露运动部件都做了倒角处理，没有尖锐棱角，操作时不会划伤操作人员，锁紧旋钮的握持尺寸符合人手操作的人机工程要求，长时间拧动也不会出现硌手的问题。

　　在实际使用场景中，这类小型转台还常被用于钳工划线工序，将待划线的小型工件装夹在盘面上，通过回转盘面完成不同角度的划线作业，不需要反复挪动工件，能大幅提升划线的效率与精度；在小型零件的去毛刺工序中，也可以将工件装夹在转台上，手动回转盘面即可完成工件全周的毛刺清理，不需要反复拆装工件。设计过程中充分考虑了小型加工场景的操作习惯，整体结构没有冗余的复杂部件，日常维护只需要定期给蜗杆蜗轮传动部位加注润滑脂即可，不需要复杂的拆解保养，适合小型加工车间、个人工坊的日常使用需求。转台的整体重量控制在合理范围，单人即可完成搬运与装夹，不需要额外的吊装辅助，适配多工位之间的灵活转用需求。
