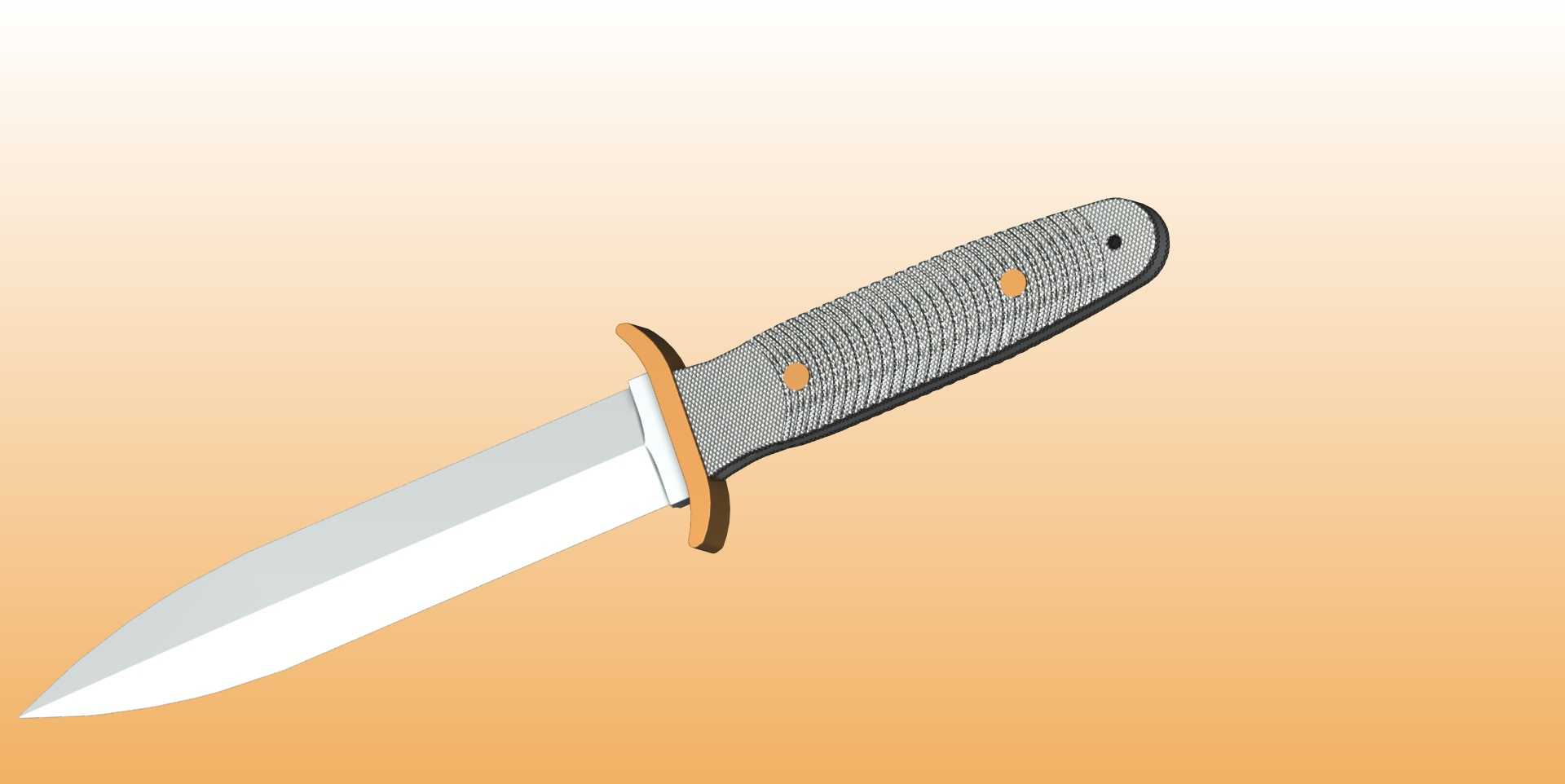

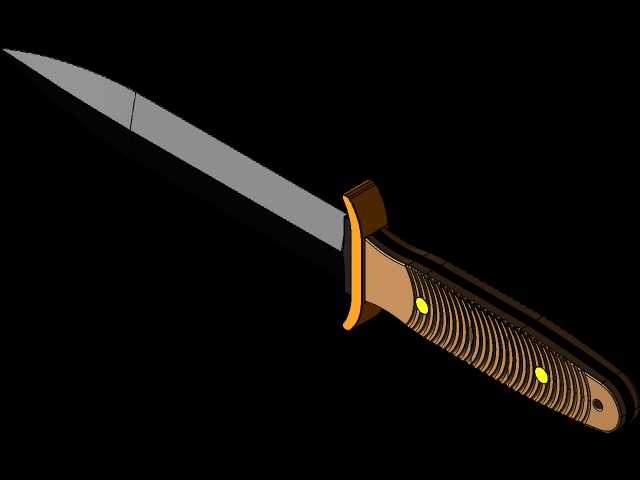

户外战术直刀结构三维数模

　　本次建模的直刀结构，核心面向户外作业、野外勘探、应急救援等场景的手持切削需求展开，区别于普通民用折刀，整体采用一体式直柄固定刃结构，从根源上规避了折叠结构铰接位松动、受力断裂的风险，在野外劈砍、穿刺、切削硬质物料的工况下能保持足够的结构刚性。从结构设计逻辑来看，刃部采用水滴头刃型，刀尖角度控制在35度左右，既保证了穿刺时的应力集中效果，又避免了刀尖过脆遇到硬质障碍物崩断的问题，刃线从护手位置向刀尖平滑收窄，开刃角度选取20度对称开刃，兼顾切削锋利度与刃口保持性，日常切削木质杆件、绳索、橡塑材料时不需要频繁打磨刃口。护手位置采用突出式双侧挡边设计，挡边向柄部方向延伸3mm，在大力穿刺或者手部沾湿打滑的情况下，能有效阻挡手部向刃部滑移，

　　避免操作时出现割伤风险，护手与刃身采用一体式结构过渡，没有额外的拼接缝隙，不会在长期使用后积存泥沙、污渍，清理维护的难度大幅降低。柄部的设计充分考虑了不同握持场景的人机需求，整体柄型采用符合人体手掌弧度的收腰设计，最粗位置直径28mm，适配成年男性手掌抓握的围度，柄身表面做了交错网格状防滑纹理，纹理深度0.8mm，即使佩戴防滑手套或者手部沾有泥水、油污，抓握时也不会出现打滑脱手的问题；柄部设置的两处橙色定位点，一方面是柄片固定铆钉的装饰封盖，另一方面在低光照环境下能快速识别刀具的正反方向，方便应急场景下快速取握。柄尾位置设置了直径5mm的穿绳孔，可搭配安全绳系在手腕处，避免高空作业、涉水作业时刀具脱落遗失。从建模的尺寸边界来看，

　　整刀总长度控制在220mm范围内，其中刃部长度105mm，柄部长度115mm，刃身最大宽度30mm，厚度4mm，整体重量控制在180g左右，长时间手持作业不会产生明显的负重感，配套标准K鞘时的整体收纳厚度不超过25mm，可以方便挂载在腰带、战术背心的MOLLE挂点上，不会对日常行动造成剐蹭阻碍。建模过程中对各部件的装配公差做了预留，柄片与刃身柄芯的配合间隙控制在0.1mm以内，固定铆钉的安装孔位同轴度公差控制在0.05mm，保证实际生产装配时柄片不会出现错位、松动的问题；刃身与护手的过渡位置做了R2的圆角处理，避免应力集中导致热处理后出现开裂隐患。针对不同使用场景的适配性，该结构也预留了足够的改装空间，

　　比如可以在柄尾位置更换破窗锥尾盖，满足应急破拆的需求，也可以更换不同材质的柄片，比如木质、G10、米卡塔材质，适配不同使用环境下的握持手感需求；刃部的表面处理也可以根据需求调整，比如石洗、喷砂、涂层处理，提升刃身的防锈耐磨性能，在高湿度、高盐雾的沿海野外环境下也能长期使用不生锈。从结构强度验证的角度，建模时对刃部做了受力仿真模拟，在刃尖施加100N的侧向力时，刃身最大变形量不超过0.2mm，卸载后可完全回弹，不会出现永久变形；在柄部施加500N的轴向冲击力时，护手与柄身的连接位置应力峰值远低于材料的屈服强度，不会出现断裂问题，完全满足户外复杂工况下的使用强度要求。
