Bridgeport型磨机用钻机提升膝盖转接结构

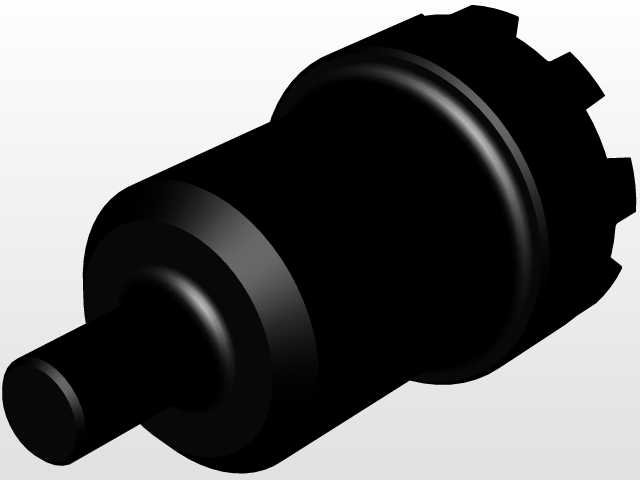

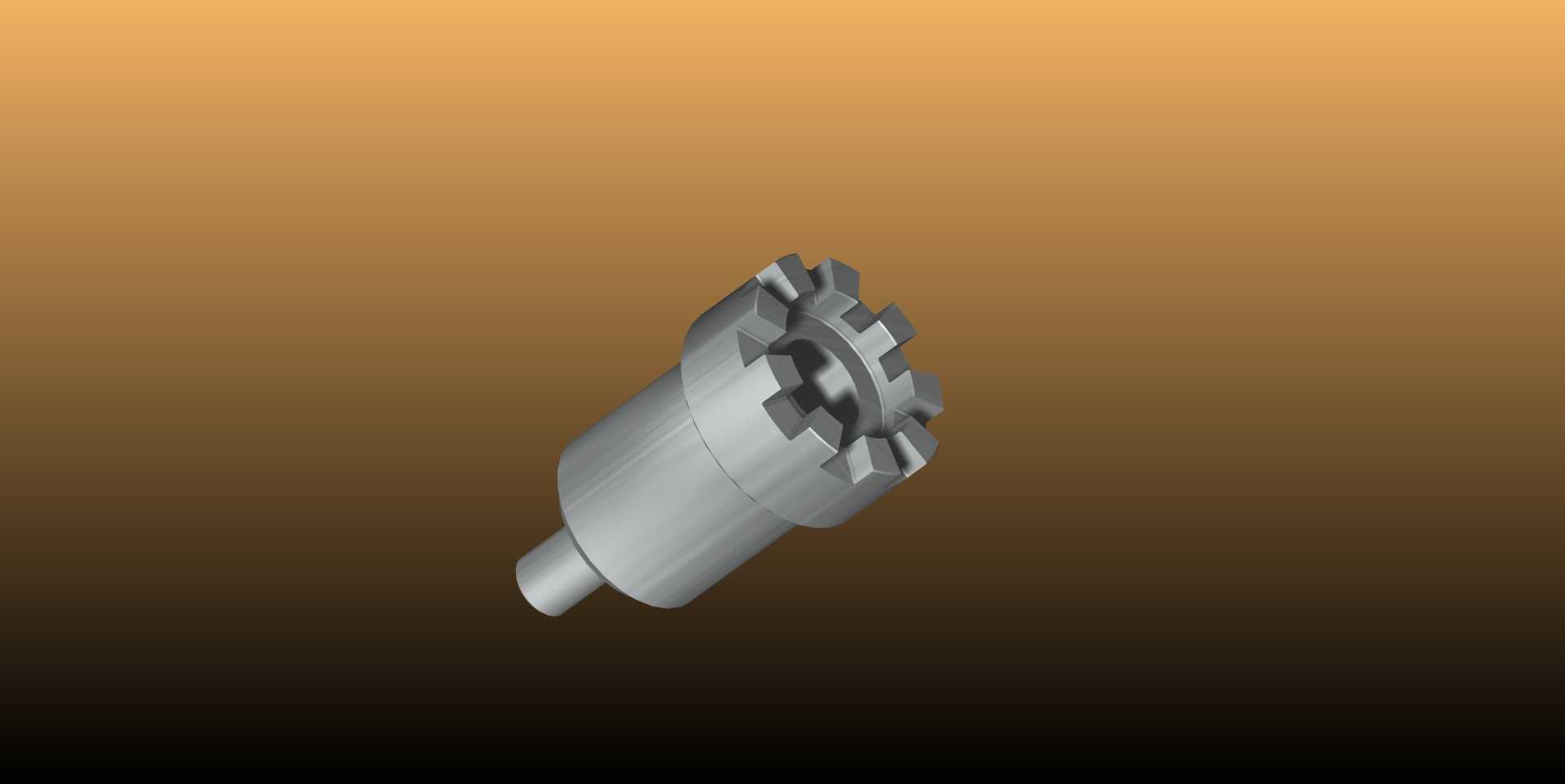

　　在常规机加工车间的Bridgeport型立式磨机作业场景里，经常会遇到需要搭配手持或固定式钻机完成工位复合加工的需求，这类作业往往受限于磨机原有工作台的装夹接口、主轴行程覆盖范围，无法直接将钻机的作业端对准待加工工件的膝部抬升工位，这时候就需要专门设计的转接结构来完成两个设备之间的刚性连接与位置校准。这款转接结构的核心作用，就是在磨机的膝部抬升机构与外接钻机之间建立稳定的装夹载体，让钻机能够跟随磨机膝部的升降动作完成垂直方向的进给调整，同时保证钻机作业时的同轴度与刚性，避免加工过程中出现振刀、偏位的问题。从结构设计的角度来看，这款转接件采用了阶梯轴加端面齿的组合结构，靠近安装端的位置设计了多齿的啮合结构，

　　这部分齿形是和磨机膝部抬升机构的原有驱动齿位完全匹配的，安装时不需要对原有设备进行打孔、焊接等破坏性改造，直接对准齿位推入即可完成周向定位，齿形的啮合间隙控制在0.02mm以内，既保证了传动时的无间隙配合，也方便后期拆卸维护。阶梯轴的不同轴段分别对应不同的安装边界，最细的伸出轴段是用来对接钻机的装夹抱箍，轴段的外径公差控制在h6级别，表面粗糙度达到Ra1.6，能够保证抱箍夹紧后不会出现径向滑动，中间的轴肩位置是轴向定位面，安装时这个面会紧贴钻机装夹座的端面，承受钻机作业时产生的轴向反力，避免转接件在长期受力后出现轴向窜动。在实际使用过程中，这个转接件需要承受钻机钻孔时产生的轴向进给力、以及钻头切削时带来的周向扭矩，

　　所以在结构设计时特意将齿根位置做了R0.5的圆角过渡，避免应力集中导致的齿根断裂，整体材质选用常用的45号钢调质处理，硬度达到HB220-250，既有足够的强度承受切削载荷，也有一定的韧性抵消作业时的振动。安装边界方面，这款转接件的总长度控制在120mm以内，最大外径不超过40mm，安装后不会超出磨机膝部的原有轮廓范围，不会和工作台的其他走刀路径产生干涉，齿部的啮合长度为15mm，足够传递钻机作业时的最大扭矩，不需要额外增加定位销来辅助固定。很多车间在做这类复合加工作业时，往往会临时焊接一块铁板来连接钻机和磨机，这种临时工装不仅定位精度差，长期使用后很容易出现焊缝开裂的问题，而且每次更换工位都需要重新找正，浪费大量的装夹校准时间，

　　这款专门设计的转接结构，完全匹配Bridgeport型磨机的原有接口，安装时只需要将齿部对准原有齿槽推入，再将钻机抱箍固定在伸出轴段上，单次装夹的找正时间不超过2分钟，而且重复安装的定位精度可以控制在0.05mm以内，能够满足大部分钻孔、扩孔、铰孔作业的精度要求。在设计过程中，还特意考虑了作业时的排屑空间，齿部的齿槽宽度设计为4mm，加工产生的铁屑可以顺着齿槽自然滑落，不会堆积在啮合位置导致卡滞，轴段的表面做了发黑处理，能够在车间的多油多屑环境下起到一定的防锈作用，延长零件的使用寿命。实际测试中，搭配这个转接件在磨机上完成10mm直径的45号钢钻孔作业，进给速度控制在0.1mm/r时，转接件没有出现明显的变形或振动，钻孔的位置度偏差小于0.08mm，完全满足常规机加工的精度要求，而且在膝部升降的全行程范围内，钻机的主轴始终保持和工作台面的垂直，不需要额外调整角度。对于经常需要在磨机上完成复合加工作业的车间来说，这类专用转接件不需要改动原有设备的结构，拆装方便，定位可靠，能够大幅减少辅助装夹时间，提升复合加工的效率，同时避免临时工装带来的安全隐患和精度问题。
