小型精密手动台虎钳夹持工装结构

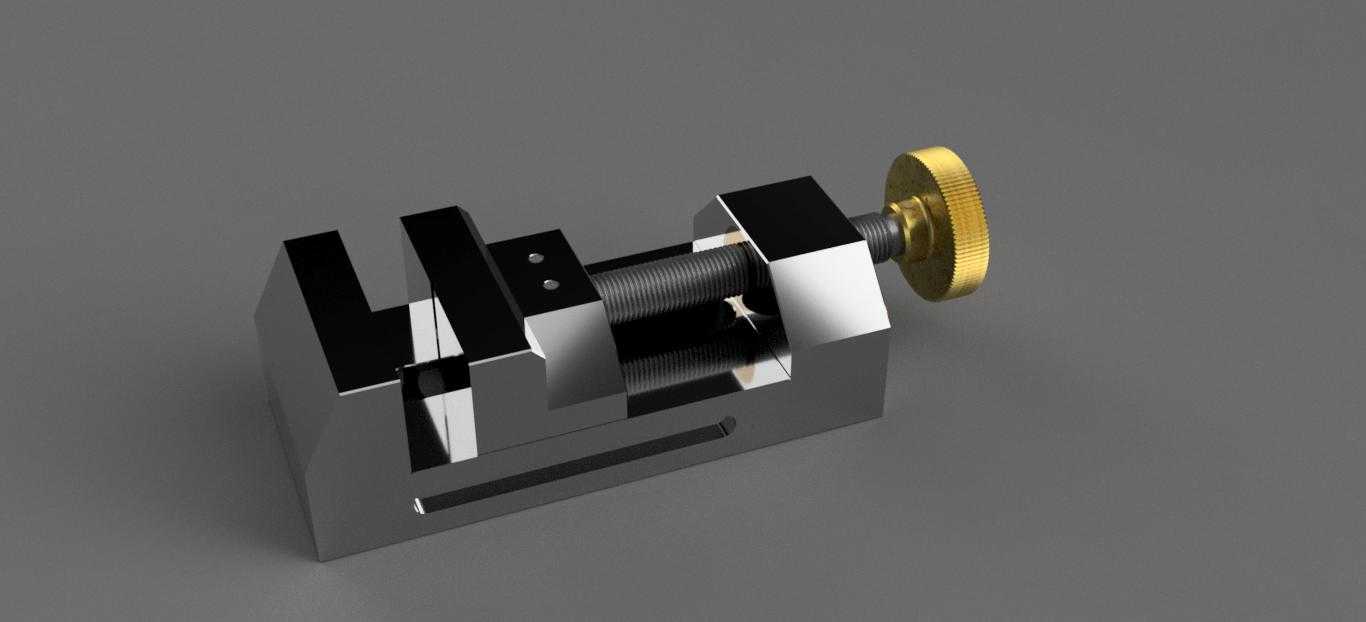

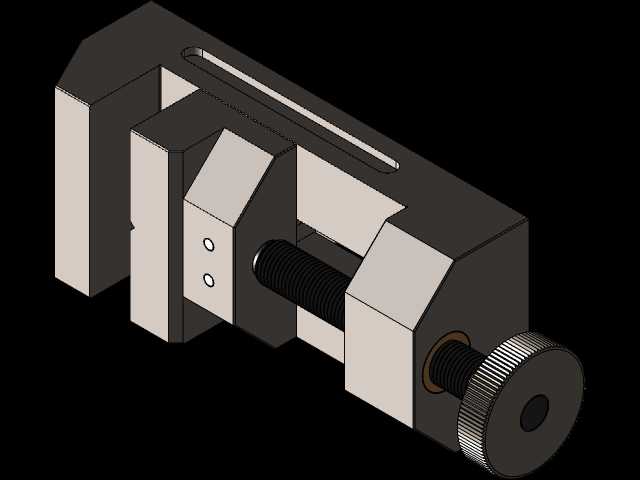

　　这类小型手动虎钳多应用在小件精密加工、试样装夹、手工修配场景中，常见于钳工台、小型钻铣床、磨床的辅助装夹工位，也可作为家用手工制作、模型加工的夹持工具，核心作用是在加工、修配、检测环节中稳定固定小型工件，避免工件位移导致加工精度偏差或操作安全隐患。从结构设计来看，该虎钳采用整体式固定钳身搭配活动钳口的经典丝杠传动结构，固定钳身底部预留的安装槽可适配工作台T型槽或螺栓固定，安装边界可根据使用场景选择台面临时固定或通过螺栓锁死在工装平台上，整体外形紧凑，占用工作台面空间小，适合小工位的作业需求。钳身主体采用一体式金属结构，保证夹持过程中的刚性，避免受力后钳身形变影响夹持精度；活动钳口与固定钳口的夹持面做了防滑处理，可适配金属、塑料、

　　木质等不同材质的小型工件夹持，丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，夹持到位后不会因为加工振动出现松脱问题，尾部的滚花手轮方便手动施力，无需额外辅助工具即可完成夹紧与松脱操作，操作门槛低，适合单人快速完成装夹动作。设计过程中，钳身的导轨面做了贴合度优化，活动钳身沿固定钳身的导轨做直线往复运动，运动过程中无明显旷量，保证钳口闭合后的平行度，避免夹持工件时出现翘边、夹偏的问题；钳口的开口行程适配常见小型工件的夹持尺寸，可覆盖绝大多数小尺寸零件的装夹需求，对于异形小件，也可通过搭配软钳口垫片来避免夹伤工件表面。在实际机加工场景中，这类小虎钳常配合小型台钻使用，完成小型零件的钻孔、攻丝工序装夹，

　　也可在钳工修配工序中固定小零件完成锉削、打磨、装配作业，相较于大型台虎钳，其自重更轻，移动灵活，可根据作业需求快速转移工位，同时夹持力足够应对小切削量的加工载荷，不会因为切削力过小出现夹持不稳的问题。在检测环节中，这类小虎钳也可作为辅助工装固定待检测的小型零件，配合百分表、影像测量仪完成尺寸形位公差检测，装夹过程中不会对零件造成额外装夹变形，保证检测数据的准确性。从结构细节来看，丝杠与活动钳身的连接部位采用了防脱设计，丝杠转动过程中不会从钳身中脱出，长期使用也不会出现传动副松垮的问题；钳身的排屑槽设计可将加工过程中产生的切屑及时排出，避免切屑堆积在导轨面或螺纹副中影响运动顺畅度，日常维护仅需定期在螺纹和导轨面涂抹润滑脂即可，

　　维护成本极低。对于三维建模从业者而言，该模型的结构可作为工装夹具设计的参考案例，其丝杠传动、导轨导向、钳身刚性设计的思路可迁移到各类小型手动夹持工装的设计中，建模过程中需要重点关注钳口平行度、丝杠与导轨的同轴度、活动钳身的运动间隙这些关键装配尺寸，这些参数直接影响虎钳的实际使用性能，若装配间隙过大，会导致夹持精度下降，间隙过小则会出现活动钳身运动卡滞的问题。在安装适配性上，该虎钳的底部安装孔位间距符合通用小型工装平台的安装标准，可直接固定在标准钳工台、小型机床工作台面上，无需额外加工转接板，降低了现场安装的适配成本。
