摆动式动力转换引擎结构设计方案

　　这套摆动式动力装置的结构设计，核心围绕小空间内的往复-旋转运动转换需求展开，在小型教学演示设备、便携动力单元、低功率实验台架这类场景中，这类结构相比传统直列往复式引擎有着更紧凑的布局优势。从实际功能逻辑来看，装置通过输入端的飞轮组件存储转动惯量，配合偏心曲柄盘带动连杆做往复推拉动作，连杆另一端连接的摆动活塞在透明缸体内做定角度摆动，完成动力的输入与输出转换，整套运动副的配合间隙在建模阶段就按照常规机械加工的公差带做了预留，避免实际装配时出现运动卡滞。

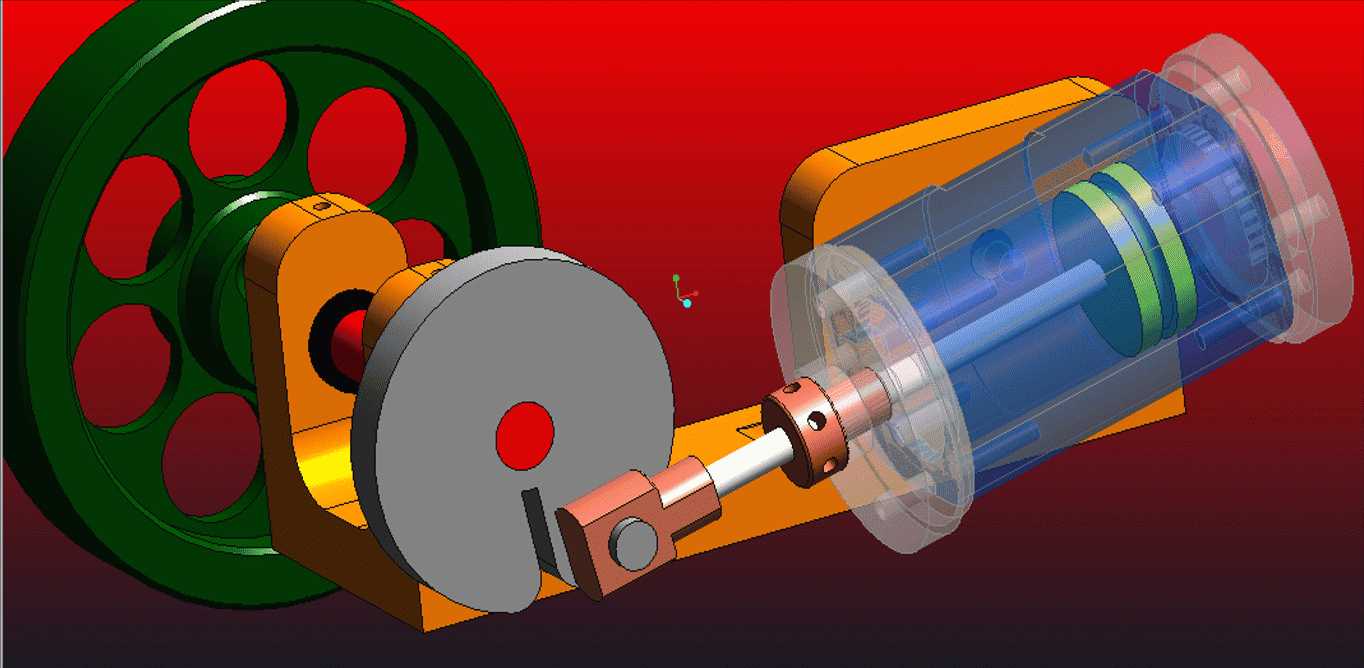

　　设计过程中最先确定的是飞轮的安装边界，作为整套装置的惯量存储部件，大直径带镂空减重孔的飞轮布置在整机最外侧，通过轴承座与支架连接，既保证足够的转动惯量来平滑运转时的转速波动，也通过辐条式镂空结构降低了整体自重，飞轮中心的轴孔与曲柄轴采用过盈配合加平键定位的连接方式，传递扭矩的同时避免轴孔间出现相对滑动。紧邻飞轮的橙色L型支架是整套装置的承载基体，所有运动部件的安装定位都依托这个支架完成，支架上的轴承安装孔同轴度公差在建模时做了严格约束，保证曲柄轴转动时不会出现偏磨。

　　偏心曲柄盘是运动转换的核心部件，灰色圆盘上的红色偏心销与连杆大头端形成转动副，偏心距的大小直接决定了活塞的摆动行程，设计时将偏心距控制在缸体允许的摆动角度范围内，避免活塞摆动到极限位置时与缸体内壁发生干涉。连杆部分采用了分体式大头结构，通过螺栓锁紧包裹住偏心销，小头端通过铰接销与活塞组件连接，连杆杆身做了等强度优化，在保证抗弯抗扭刚度的前提下尽可能缩减截面尺寸，减少运动过程中的往复惯性力。

　　缸体部分采用透明可视化设计，主要是为了满足教学演示场景下的内部运动状态观察需求，缸体内部的活塞上设置了两道密封环槽，可对应安装密封件实现工作腔的密闭，满足低压流体驱动或者压缩做功的实验需求。缸体通过端部的法兰与支架连接，安装时可通过调整法兰的固定角度来微调活塞的初始摆动位置，适配不同的动力输入输出参数要求。整套装置的安装基准面设置在支架底部，底面做了平整化处理，可直接通过螺栓固定在实验台架或者设备基座上，整体外轮廓的长宽高尺寸控制在小型实验设备的常规安装范围内，不需要额外预留过大的操作与维护空间。

　　从运动仿真的验证结果来看，整套机构在运转过程中各运动副的受力分布均匀，没有出现应力集中的薄弱区域，飞轮的惯量匹配刚好可以抵消活塞摆动到上下止点时的转速波动，运转平稳性能够满足低转速工况下的使用需求。结构中所有的铰接位置都预留了润滑脂加注通道，实际加工装配后可定期加注润滑脂降低运动副的磨损，延长整套装置的使用寿命。对于需要做动力原理演示、小型动力单元改装或者相关课程设计参考的从业者来说，这套结构的建模逻辑完全遵循实际加工装配的工艺要求，每个零件的特征都可直接映射到机加工、钣金或者3D打印的加工工序中，不存在无法落地的理想化设计结构。
