双缸摆动式动力输出机构结构设计

　　这款摆动式动力机构的设计，最初是面向小型动力演示装置、教学实验台以及微型特种动力配套场景开发的，区别于传统曲轴往复式动力结构，它采用摆臂式动力传递路径，能在小尺寸安装空间内实现稳定的往复动力转换，常被用于高校机械原理教学演示、小型创客动力装置改装、以及部分低转速特种作业设备的动力单元配套。从实际功能来看，这套机构通过两个对称布置的缸体组件交替输出推力，带动中部摆轴做定角度往复摆动，再通过下端的传动连接件将摆动动作转化为可输出的旋转或往复动力，相比同排量的传统曲轴结构，它的运动部件更少，传动路径上的摩擦损耗点集中在摆轴铰接位置，日常维护时仅需针对铰接点做润滑保养即可，运维门槛更低。设计过程中，首先确定的是摆轴的摆动角度边界，

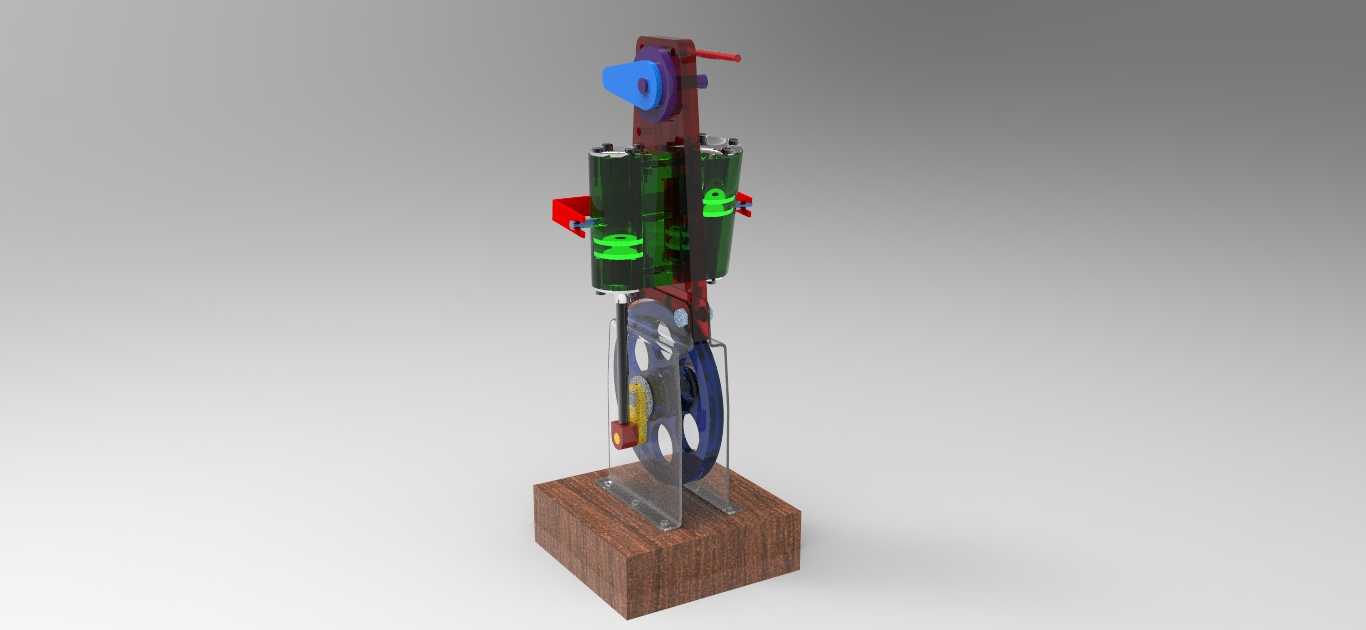

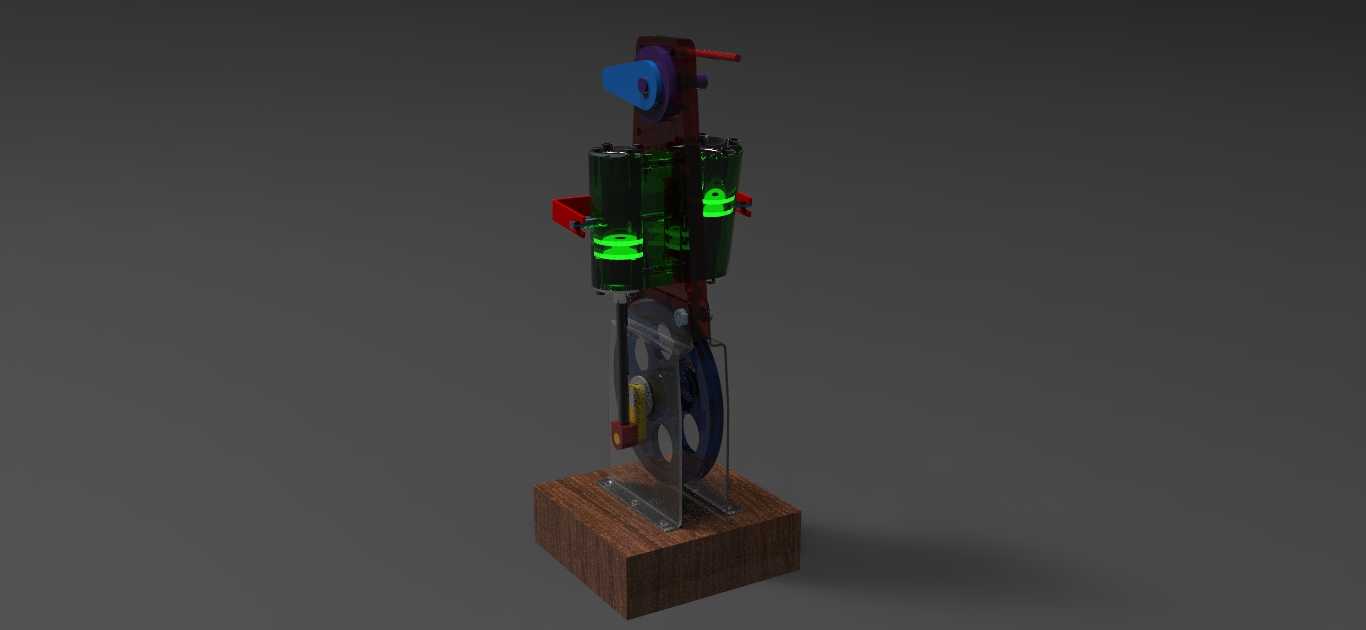

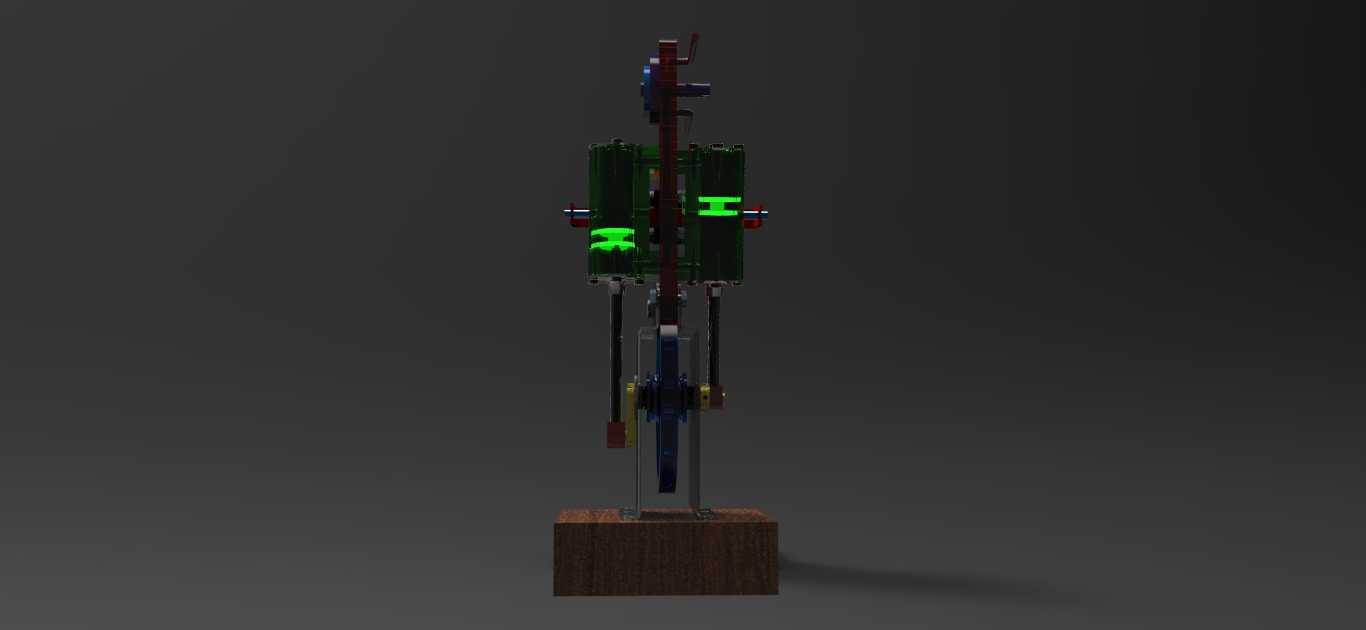

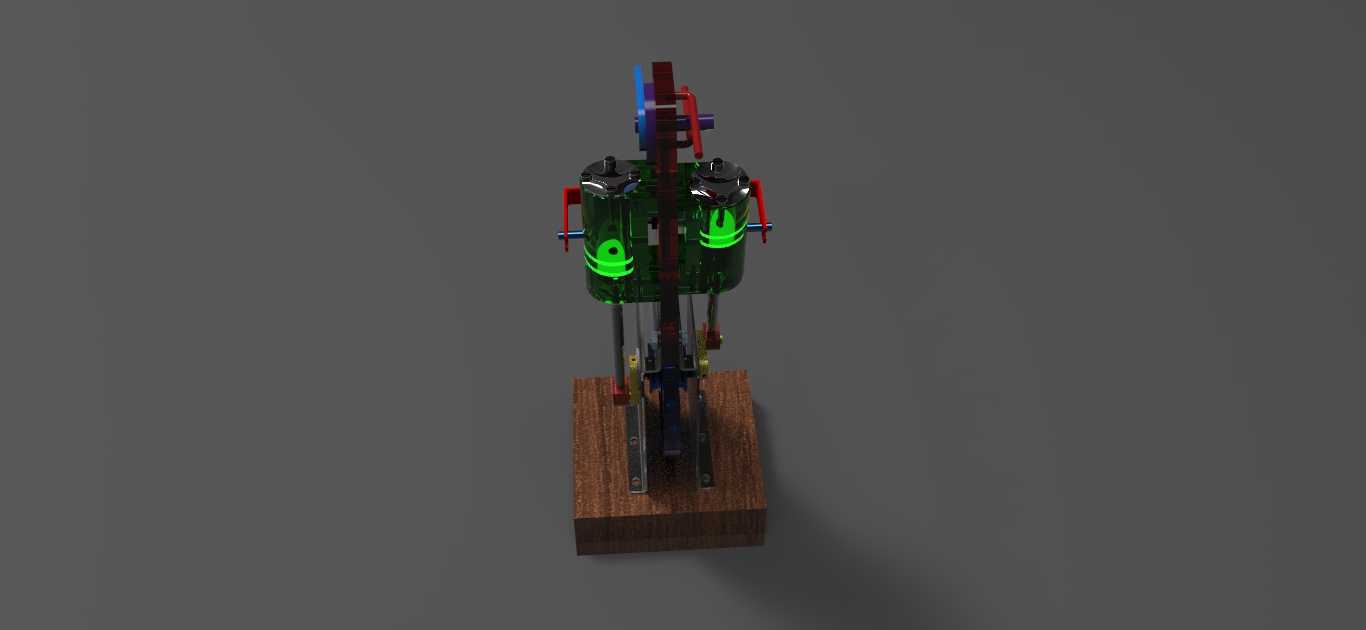

　　这个参数直接决定了动力输出的行程范围，最终选定的摆角区间能兼顾动力输出效率和结构运行稳定性，避免摆角过大导致的机构卡死、或者摆角过小造成功率输出不足的问题。两个缸体采用对称立式布置，缸体下部的导向结构直接集成在安装基座上，省去了额外的导向支撑零件，既压缩了整体的竖向安装尺寸，也保证了缸体动作时的对中度，减少运行过程中的侧向偏磨。基座部分采用实木质感的块状支撑结构，实际工业应用场景中可替换为铸铁或铝合金加工基座，基座上预留的安装孔位完全匹配摆轴支座、缸体导向套的安装定位尺寸，安装时不需要额外做配钻加工，能直接完成组件的装配定位。从安装边界来看，整套机构的横向占用空间集中在双缸外侧轮廓范围内，没有外凸的传动部件，

　　竖向尺寸从基座底面到摆轴顶端的传动组件顶端，预留了足够的操作空间用于外接负载连接件，不会出现安装后负载与缸体、基座发生运动干涉的问题。结构设计上，缸体部分的可视化外壳是为了演示时直观观察内部活塞的往复动作，实际量产应用中可替换为金属密封缸体，适配气压、液压等不同的动力输入介质；中部的摆臂组件与活塞推杆采用铰接连接，铰接位置的销轴做了防脱设计，长时间连续运行也不会出现销轴窜出脱落的故障。传动路径上没有设置冗余的减速或换向零件，动力从活塞推杆输出后直接作用在摆臂上，动力传递的滞后性非常小，适合对动力响应速度有一定要求的小型作业场景。在机构运动仿真阶段，重点验证了两个缸体交替动作时的相位匹配关系，确保一侧缸体到达行程终点时，

　　另一侧缸体刚好启动推力输出，整个摆动过程没有动力断档，运行时的冲击振动被控制在很低的水平，不需要额外加装减震组件就能稳定运行。另外，这套机构的所有零部件都采用模块化设计，缸体组件、摆轴组件、基座支撑组件都可以单独拆分更换，后期如果需要调整动力输出参数，只需要更换对应长度的摆臂或者调整缸体的行程即可，不需要对整体结构做大规模改动，适配性很强。对于从事机械结构设计的从业者来说，这套机构的设计思路可以延伸到很多需要小范围往复摆动动力的场景，比如小型物料分拣装置的摆臂驱动、自动化设备上的间歇摆动送料机构、甚至是部分文创动态装置的动力核心，都可以参考这种对称缸体驱动摆轴的结构形式，在有限空间内实现可靠的动力输出。
