酸性混合流体管路压力分布仿真结构

　　在化工流体输送、反应介质混合的工程场景中，这类带多段变径与扰流结构的管路构件，承担着酸性混合介质的输送、预混与流态调控功能，是湿法冶炼、精细化工反应进料段的核心组成部件。从实际工况出发，酸性混合介质在管路内流动时，不同组分的流速差、密度差会导致分层流动，若管路结构设计不合理，极易出现局部涡流、介质沉积、壁面冲蚀速率不均的问题，长期运行会引发管壁局部减薄、泄漏风险，因此在结构设计阶段就需要结合流场压力分布特性优化管路构型。

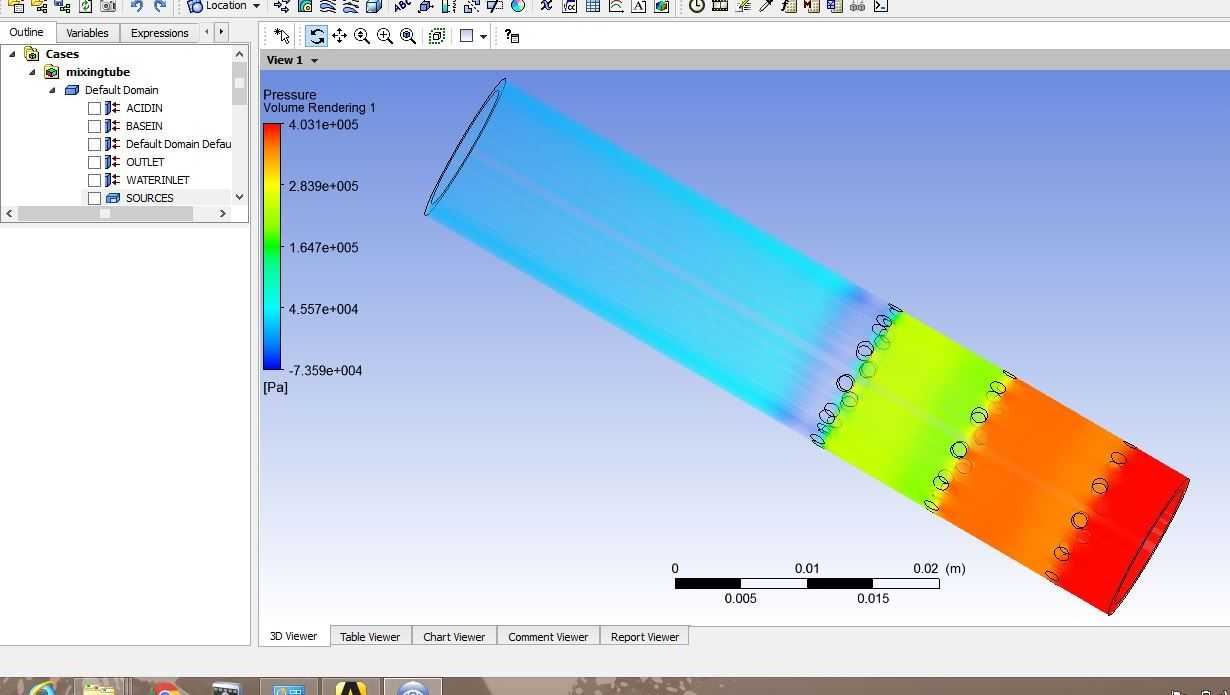

　　该结构整体采用斜置直筒段加末端多孔扰流段的组合形式，主体流道为等径直管段，长度方向覆盖0到0.02m的尺度范围，入口段做了平滑倒角处理，避免介质进入时出现局部脱流，靠近出口的位置设置了多排径向排布的通孔结构，这些通孔并非简单的流通开孔，而是通过小孔射流的扰动作用，打破酸性介质在管内流动时形成的层流边界层，让不同组分的介质在流出管路前完成初步的湍动混合，减少进入后续反应设备时的组分浓度差。从仿真得到的压力云图可以看到，沿介质流动方向，管路内的压力从入口段的最高值逐步沿程降低，在多孔扰流段出现明显的压力梯度变化，这部分的压力损失是设计时需要重点核算的参数，需要匹配前端输送泵的扬程参数，保证介质输送流量满足工艺要求。

　　设计过程中，首先要根据工艺要求的混合效果确定扰流孔的排布密度、孔径与开孔角度，孔径过小会导致压力损失过大，增加输送能耗，同时酸性介质内的少量固体杂质容易堵塞孔道；孔径过大则扰流强度不足，无法达到预期的混合效果。管壁厚度的选取需要结合管内的最高工作压力、酸性介质的腐蚀速率综合计算，在压力较高的入口段，需要预留足够的腐蚀裕量，避免长期运行后管壁承压能力不足。安装边界上，该管路两端采用标准法兰对接结构，安装时需要保证管路的同轴度偏差在允许范围内，避免额外的安装应力叠加在工作压力上，导致法兰密封面出现泄漏；斜置的安装角度是根据前后设备的接口位置确定的，设计时需要核算管路自身的支撑间距，避免长距离斜置安装时管路出现挠度变形，影响介质流动状态与密封可靠性。

　　从流场仿真的结果来看，压力分布沿程变化均匀，没有出现局部压力骤升骤降的区域，说明扰流段的结构设计合理，不会出现局部空蚀的风险；不同颜色对应的压力区间覆盖了从入口高压到出口低压的完整范围，在扰流孔附近的压力变化平稳，证明小孔射流的扰动作用是渐进式的，不会对管壁造成强烈的局部冲刷。实际工程应用中，这类管路结构还需要配合壁面材质选型，根据酸性介质的浓度、温度选择对应的耐腐蚀材质，同时在压力变化较大的区段预留测压点接口，方便运行过程中实时监测管内压力变化，判断是否出现孔道堵塞、壁面磨损过度的问题。在建模过程中，需要重点保证流道内壁的曲面连续性，所有转角位置做圆角过渡，避免出现尖锐棱角导致的应力集中与流场死区，扰流孔的位置度公差需要严格控制，保证各个孔的射流方向一致，避免出现偏流导致的局部壁面冲蚀加剧。
