创意道具类魔术棒结构三维设计

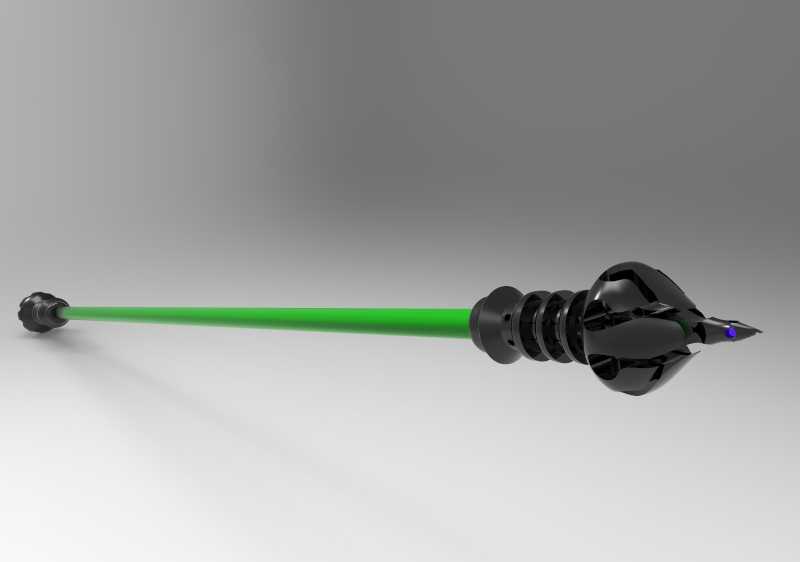

　　这款魔术棒的结构设计，最初的需求来自舞台道具定制场景，要兼顾手持操作的配重平衡与视觉呈现的造型张力，同时还要满足日常演出携带的抗磕碰要求。从实际使用场景出发，手持端的黑色造型头做了多段环形凸起的防滑结构，每道凸起的圆角半径控制在1.2mm，既避免握持时硌手，也能在快速挥动道具时增大手部摩擦力，防止脱手。杆身采用等径长直圆杆设计，直径设定为8mm，整体长度控制在320mm，这个尺寸刚好适配成年使用者单手握持挥动的操作半径，不会因为过长导致挥动时杆身出现肉眼可见的形变，也不会因为过短削弱视觉上的延伸感。杆身与端头的连接位置做了嵌入式的轴孔配合，配合公差选用H7/k6的过渡配合，装配后不需要额外粘接就能保证连接强度，

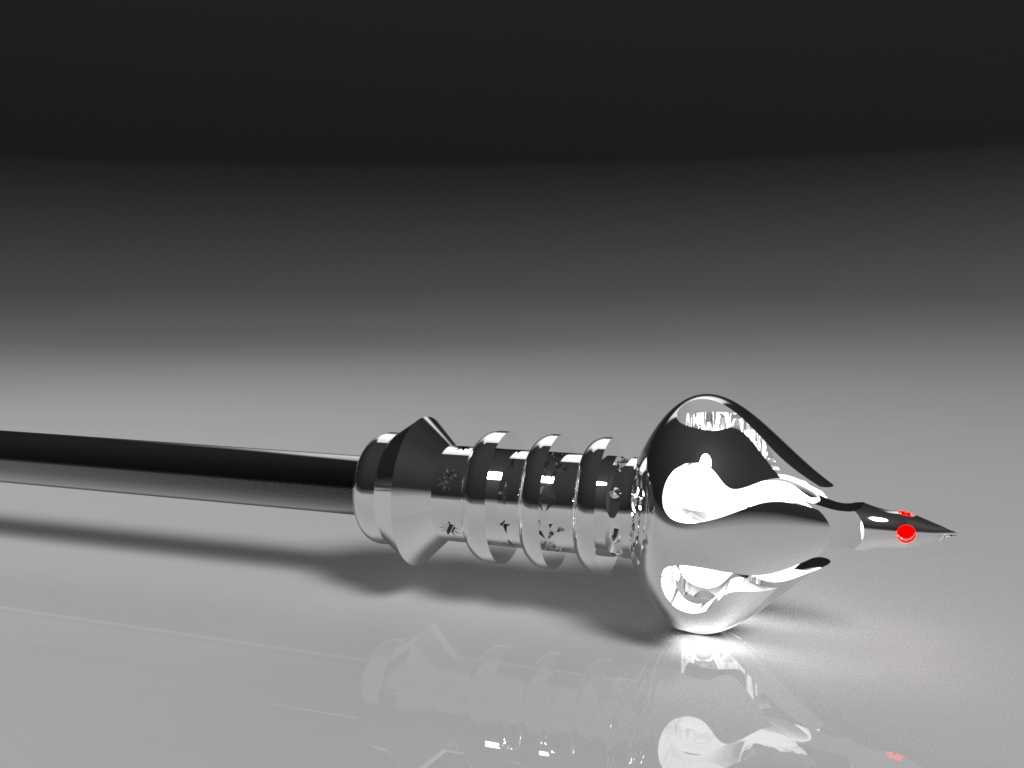

　　同时如果后期需要更换不同配色的杆身，也可以直接拆卸替换，适配不同演出主题的配色需求。端头的造型做了多曲面的分块设计，每个曲面的过渡都做了G2连续处理，渲染呈现时不会出现生硬的折角反光，端头最前端预留了1mm直径的内嵌孔，可以根据演出需求加装小型发光元件或者装饰端头，不需要额外破坏原有结构。从安装边界来看，整个魔术棒没有额外的外接安装位，所有结构都集成在自身杆件上，收纳时可以直接放入长度350mm的常规道具收纳筒，不需要额外预留安装操作空间。设计过程中特意将整体重心控制在距离手持端70mm的位置，刚好落在日常握持的掌心范围内，长时间持握不会出现前端坠手的疲劳感。杆身的壁厚设定为1.5mm，如果采用树脂3D打印制作，

　　这个壁厚可以保证杆身拥有足够的抗弯折强度，正常挥动磕碰不会出现断裂，同时整体重量控制在45g左右，和日常使用的书写笔重量接近，长时间演出使用不会增加手部负担。端头的内部做了局部掏空处理，在不改变外部造型的前提下进一步降低端头重量，避免重心过度前移，掏空的内部空腔还可以预留走线空间，如果需要加装声光效果的电子元件，线路可以直接从空腔穿过沿杆身内壁延伸到手持端的电池仓位置，不需要在外观表面开槽走线破坏整体造型完整性。考虑到道具使用过程中可能出现的落地磕碰情况，所有外部棱边都做了0.8mm的倒圆角处理，既避免磕碰时出现应力集中导致的部件碎裂，也不会划伤使用者的手部。杆身表面做了哑光质感的外观处理，

　　避免舞台灯光照射时出现过强的反光影响观众视觉体验，手持端的黑色造型部分做了细微的磨砂纹理处理，进一步提升握持时的摩擦力，即使手心出汗也不会出现打滑的情况。在结构验证阶段，针对杆身的抗弯折性能做了模拟校核，在杆身中部施加10N的径向力时，杆身的最大形变量不超过2mm，撤去外力后可以完全恢复形变，不会出现永久弯折的情况，完全满足舞台演出时快速挥动、碰撞道具的使用强度要求。端头和杆身的连接位置做了2mm的轴向定位台阶，装配时可以直接顶到台阶面保证装配到位，不会出现装配深度不一致导致的杆身歪斜问题，装配后整体的同轴度误差控制在0.1mm以内，挥动时不会出现偏心晃动的情况。
