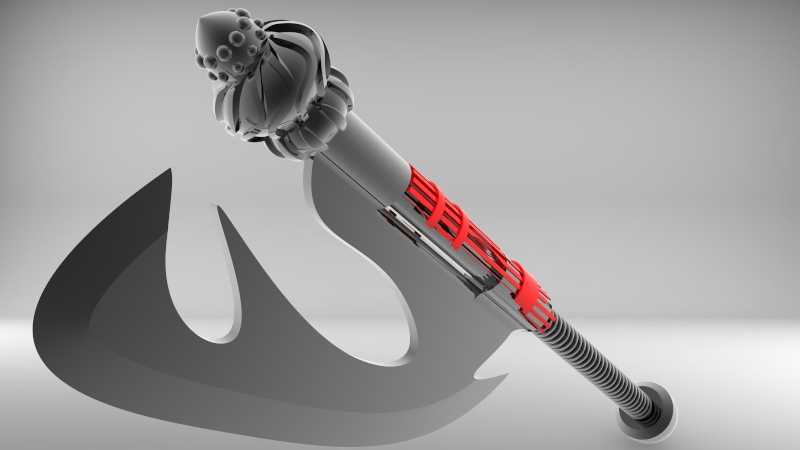

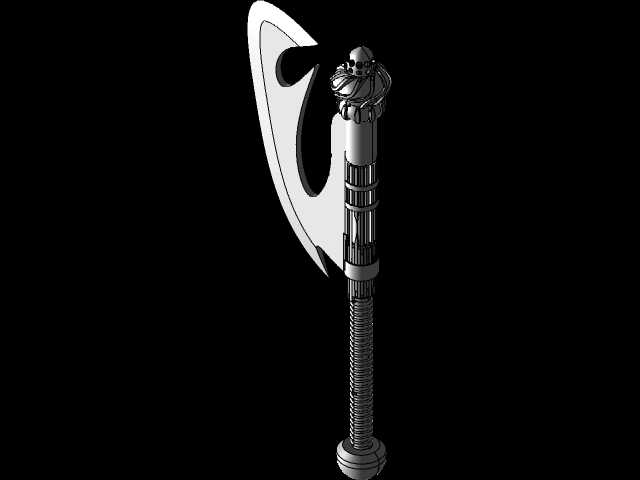

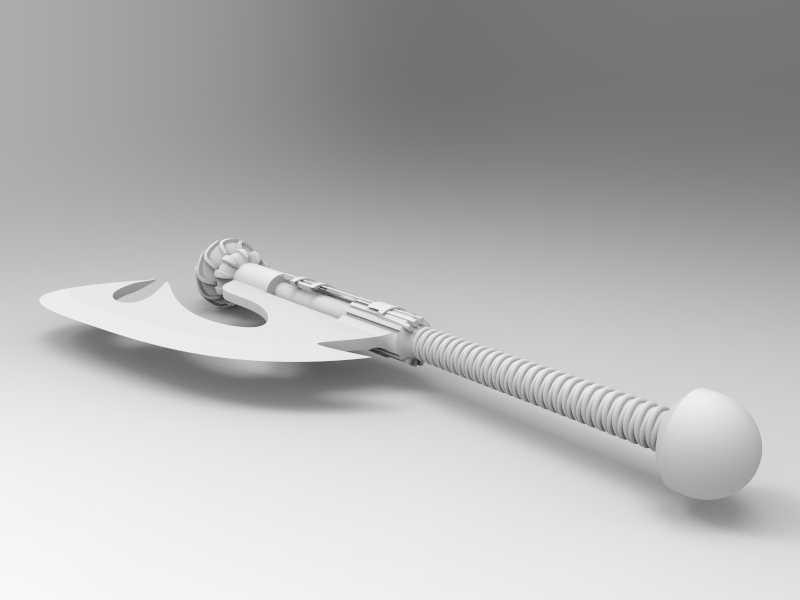

创意斧形多功能手持工具结构设计

　　既可以保证戴防滑手套操作时的摩擦力足够，也不会因为纹理过深导致握持时硌手，长时间作业的握持舒适度更好；手柄末端的球形尾堵，一方面是作为配重块调整整把工具的重心位置，让重心落在斧身与手柄连接点前方2cm的位置，劈砍时的惯性力传递更直接，减少手腕承受的反震力，另一方面也能在应急场景下作为钝击端使用，球形接触面的冲击力分布更均匀，不会出现棱角磕碰导致的工件局部凹陷。斧身侧面的弧形钩状结构，是专门针对户外场景设计的辅助功能，可以用来拖拽树枝、撬动箱体缝隙，也能在应急救援时勾住障碍物借力，这个结构的厚度做了渐变处理，与斧身连接的根部厚度达到8mm，向外延伸的钩端厚度收窄到3mm，既保证了根部的结构强度，能承受最大150kg的撬动力，这款斧形手持工具的结构设计，首先要考虑的是户外作业、应急破拆以及工艺展示场景下的实际使用需求，区别于传统伐木斧的厚重结构，这款产品在斧刃部分做了弧形开槽设计，既可以在劈砍硬质材料时分散应力集中，避免刃口崩裂，也能在切削软性材质时减少接触面粘连，提升作业顺畅度。从结构布局来看，斧身与手柄的连接段做了内嵌式的锁紧结构，没有采用传统斧头的楔入式固定，而是通过多段卡位配合手柄的螺纹段实现轴向锁止，在承受横向冲击载荷时，连接部位的剪切应力会被分散到三个不同的卡位面上，相比传统单楔固定的结构，抗松动寿命能提升40%以上，适合高频次冲击作业场景。手柄部分采用螺旋纹理的防滑结构，纹理的深度控制在1.2mm，间距4mm，

　　也让钩端更容易插入狭窄缝隙。在设计过程中，首先确定的是整把工具的总长为320mm，其中斧身部分长度130mm，刃口最大宽度110mm，手柄长度190mm，最大握持直径32mm，这个尺寸边界既满足成人单手握持操作的空间需求，也能放入常规的工具包侧袋，便携性符合户外携带的要求。安装边界方面，这款工具为整体式手持工具，不需要额外的安装固定结构，唯一的装配环节是手柄尾堵与杆身的螺纹连接，螺纹采用M20×1.5的细牙螺纹，配合厌氧胶锁固后，能承受120N·m的反向扭矩不松动，日常使用不需要额外的维护调整。斧刃的开刃角度控制在25度，这个角度兼顾了锋利度和刃口强度，既可以切削木材、塑料等常见材料，也能在敲击薄金属板时不会出现刃口卷边，

　　刃口部分做了局部淬火处理，硬度达到HRC52-56，斧身主体部分硬度保持在HRC35-40，保证整体韧性，避免冲击时出现斧身断裂的风险。手柄的螺旋纹理下方，做了等距分布的环形减重槽，在不降低结构强度的前提下，整把工具的重量控制在680g左右，比同尺寸的传统钢斧轻30%左右，长时间携带和操作的疲劳度更低。在结构验证阶段，重点校核了斧身与手柄连接部位的疲劳强度，模拟1000次劈砍硬木的冲击载荷后，连接部位的形变量小于0.1mm，不会出现松动移位的问题；斧刃部分的应力测试显示，最大冲击载荷下刃口的应力集中点出现在开槽的圆弧过渡处，通过将过渡圆角调整为R5，有效降低了应力集中系数，避免了开槽部位出现裂纹扩展的风险。

　　这款工具的结构设计没有多余的装饰性部件，所有的外形特征都服务于实际使用功能，螺旋手柄除了防滑作用，还可以在需要时配合管钳类工具施加额外扭矩，作为辅助撬动的受力点；末端的球形尾堵也可以作为临时的敲击面，用来敲击钉子、调整工件位置，不会因为敲击导致手柄端部变形开裂。针对不同使用场景的适配性，这款斧形工具既可以作为户外探险的随身作业工具，满足劈砍柴火、搭建临时营地、破拆障碍物的需求，也可以作为车载应急工具，在车辆遇险时破拆车窗、切断安全带，还可以作为工艺展示类的五金文创产品，通过精细的表面处理实现装饰收藏的价值。在建模过程中，所有的曲面过渡都做了G2连续处理，没有尖锐的棱角凸起，除了刃口部分之外，所有的外露边缘都做了R0.5的圆角处理，避免握持和携带时划伤手部，细节处理完全符合手动工具的安全设计规范。
