两款透明玻璃饮用杯具结构造型设计

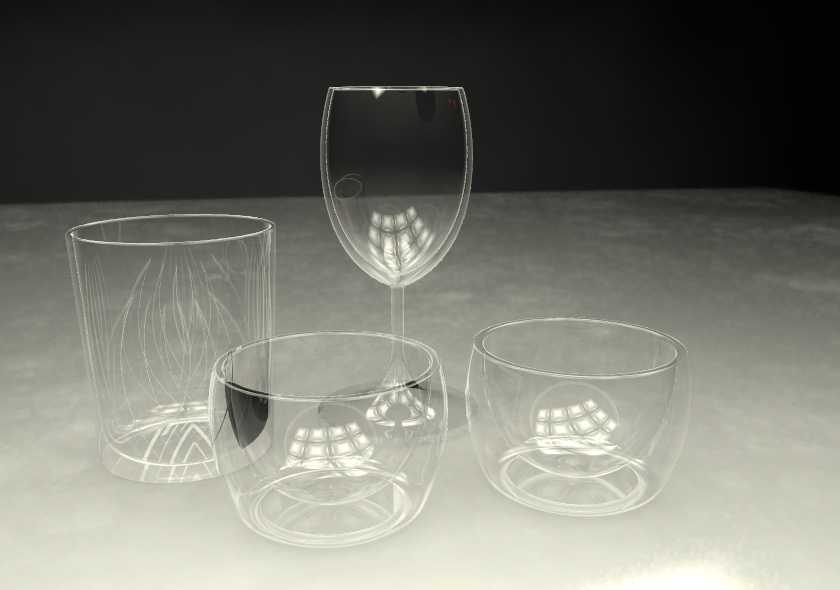

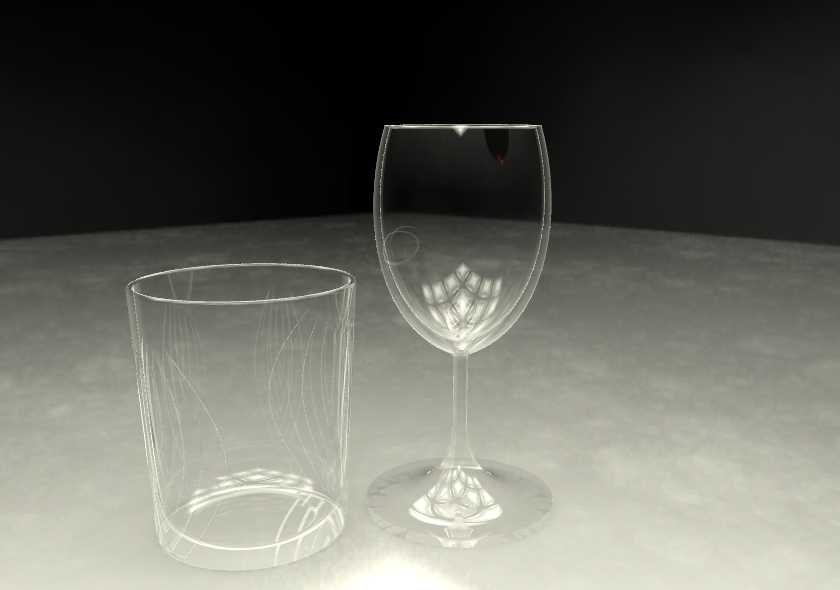

　　日常餐饮场景里的玻璃饮具，看似结构简单，实际建模过程中要兼顾壁厚均匀性、曲面顺滑度、放置稳定性这些核心工程要点，很多刚接触曲面建模的工程师容易忽略玻璃制品的成型工艺约束，做出来的模型要么壁厚突变导致后续渲染折射效果失真，要么底部配重不足，实际生产后容易倾倒。这次做的两款杯型，一款是直身无柄平底水杯，另一款是高脚葡萄酒杯，两款都采用食品接触级钠钙玻璃的常规壁厚参数做结构基准，直身杯的杯口做了0.8mm的圆弧卷边处理，避免饮用时接触口部的锐边触感，杯身侧壁从杯口到底部做了0.3度的微小脱模斜度，适配玻璃压制成型的工艺要求，底部做了3mm厚度的加厚平底，既保证放置时的重心稳定，也能避免日常放置时底部磕碰产生的应力碎裂。

　　高脚杯的结构拆分来看，分为杯肚、杯梗、底座三个部分，杯肚的曲面是连续的NURBS双曲率面，曲面的G2连续处理直接影响玻璃材质的光线折射效果，建模时特意在杯肚最大直径处做了向内收的微弧，既符合握持时的手指贴合弧度，也能在盛装葡萄酒时预留合适的酒液晃动空间，避免酒液洒出；杯梗部分做了等直径的圆柱过渡，直径控制在6mm，兼顾结构强度和纤细的视觉效果，和杯肚、底座的衔接处都做了R2的圆角过渡，避免应力集中导致的连接处断裂；底座采用平底圆盘结构，直径比杯肚最大直径小10mm，厚度4mm，重心完全落在底座中心范围内，倾斜15度时不会发生倾倒，符合日用玻璃制品的稳定性测试要求。两款杯具的建模过程中，所有曲面都做了厚度偏移的一致性检查，

　　避免出现局部壁厚过薄导致的成型缺陷，边缘的所有锐边都做了最小R0.5的圆角处理，完全匹配玻璃制品的生产工艺要求，没有出现无法脱模或者应力集中的结构问题。从应用场景来看，直身杯适合日常居家饮用水、果汁等饮品，高脚杯适配餐饮场景的葡萄酒、香槟等酒类饮用需求，两款模型的曲面精度足够支撑后续的渲染出图、3D打印手板验证、以及玻璃模具的开模设计参考，建模时预留的工艺参数也能直接对接生产端的工艺要求，不需要做过多的结构调整。很多新手做玻璃类模型的时候，容易把杯壁做的过厚或者过薄，要么显得笨重，要么不符合实际玻璃制品的强度要求，这次的两款模型在壁厚控制上完全参照市售常规玻璃饮具的实测参数，直身杯整体高度100mm，杯口直径75mm，

　　满杯容量320ml，高脚杯整体高度210mm，杯肚最大直径65mm，满杯容量240ml，尺寸参数完全符合日常使用的握持和容量需求，没有出现尺寸失衡的问题。曲面建模时特意规避了多面片拼接的碎面问题，整个杯身都是单张连续曲面，后续做材质赋予的时候，玻璃的折射、反射效果都能自然呈现，不会出现面片接缝处的光影断层。另外在结构细节上，两款杯子的内底面都做了微凸的弧面处理，避免清洗时底部积水残留，杯口的卷边处理也兼顾了饮用时的触感和生产时的口部火抛工艺要求，所有结构细节都不是凭空设计的，都是对照实际量产玻璃制品的工艺要求做的还原，能直接用于相关产品的设计参考、场景渲染素材或者工艺验证环节。
