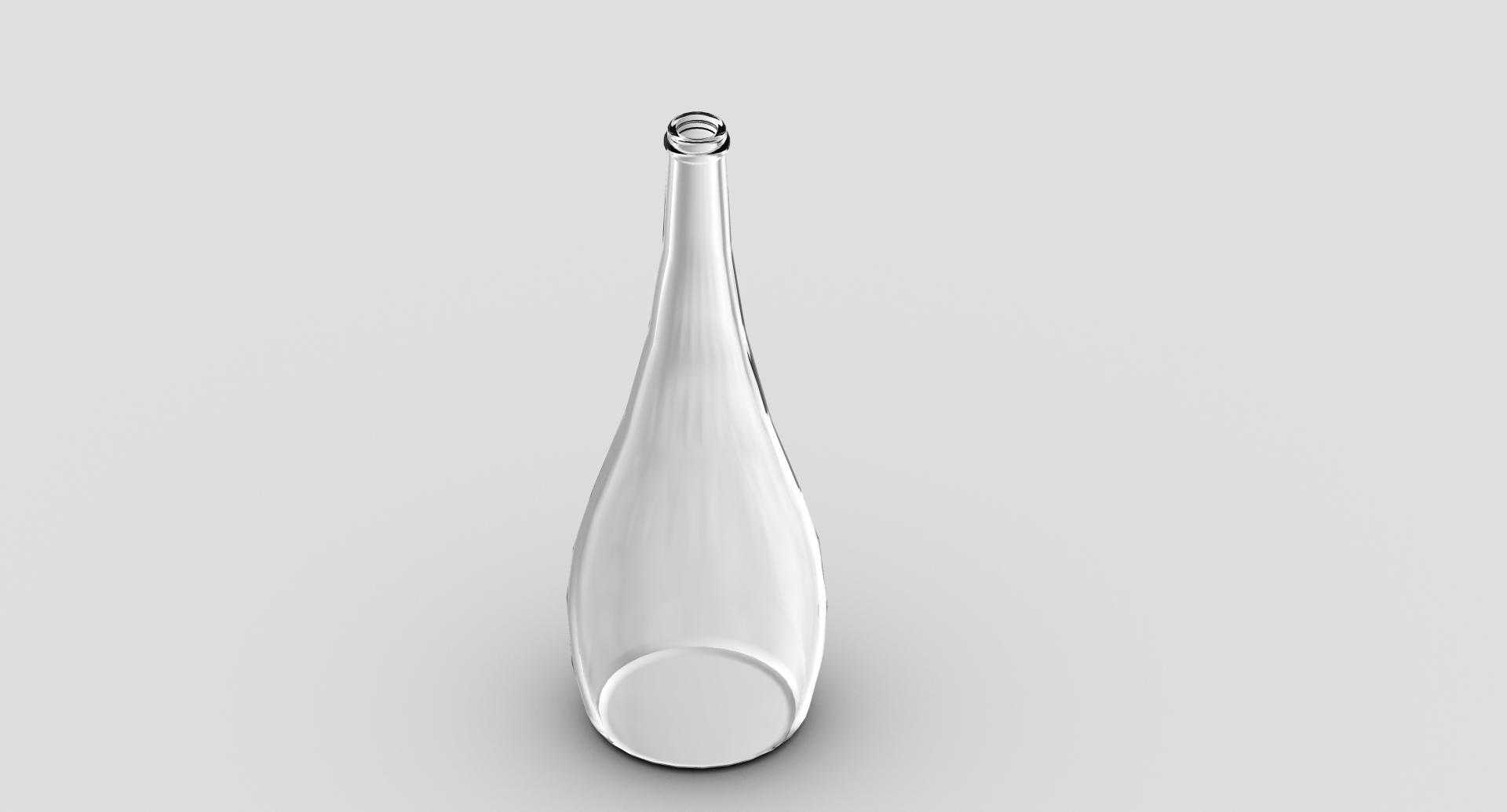

细长型流线玻璃饮品包装瓶结构设计

　　这款流线型玻璃容器的设计，最初是针对高端饮品灌装生产线的配套需求展开的，在前期对接快消品包装产线的过程中，我们发现常规直筒瓶型在高速灌装环节容易出现液体飞溅、贴标褶皱、堆码滑移的问题，因此在瓶身曲面重构阶段就把产线适配性放在了首位。从结构细节来看，瓶口采用标准螺纹卷边结构，适配市面主流的皇冠盖、旋封铝盖，密封面的平面度控制在0.1mm以内，配合瓶口处的环形凸起定位结构，能够在全自动旋盖机工位实现精准对位，避免封盖偏斜导致的漏液问题，同时瓶口内径经过反复校核，匹配12mm口径的灌装头，在6000瓶/小时的灌装速度下不会出现液流挂壁现象。瓶身的曲面过渡采用连续变曲率设计，从瓶口处的28mm直径逐步向外扩张，

　　到瓶身中下部达到最大直径82mm，再向内收窄至瓶底的75mm直径，这种流线型曲面一方面能够降低吹制过程中的玻璃料流阻力，减少瓶身厚薄不均的次品率，另一方面在洗瓶机的喷淋工位，曲面能够引导水流快速滑落，缩短瓶身沥干时间，提升后续灌装环节的效率。瓶底采用内凹式球面设计，内凹深度为8mm，周边设置3mm宽的环形支撑边，这种结构既能够提升玻璃瓶的垂直承压能力，满瓶状态下可承受120kg的垂直堆码载荷，满足仓储环节三层堆码的强度要求，同时内凹结构能够让瓶身放置时形成稳定的空气垫，减少玻璃底面与输送线面板的硬摩擦，降低输送过程中的爆瓶概率。在实际应用场景中，这款瓶型可适配果酒、高端饮用水、风味饮品等多种内容物的灌装需求，

　　瓶身的光滑曲面预留了足够的贴标区域，从瓶肩下方30mm处到瓶底上方40mm的区间内，曲面曲率变化率控制在5%以内，能够保证不干胶标签贴附后无褶皱、无翘边，适配圆瓶贴标机的滚贴工位作业要求。设计过程中我们也充分考虑了玻璃成型的工艺特性，瓶身所有过渡圆角均不小于3mm，避免出现锐角结构导致的玻璃应力集中，在吹制模具的分型面设计上，将合模线设置在瓶身两侧的曲面切线位置，合模线凸起高度控制在0.05mm以内，不会影响贴标效果与外观质感。另外瓶身的重心设计在总高度的下三分之一处，空瓶状态下倾斜15度不会发生倾倒，能够适配输送线的弯道输送、分瓶螺杆拨送等工况，减少生产过程中的倒瓶损耗。从安装与适配边界来看，这款瓶型的总高度为310mm，

　　最大外径82mm，可直接适配现有多数饮品灌装线的拨瓶轮、导板、卡瓶工位的尺寸范围，无需对现有产线进行大规模改造，降低了包装升级的设备改造成本；瓶身的曲面弧度经过人体工学校核，成年人单手握持时手指与瓶身的接触面积可达85%以上，握持摩擦力足够，即使瓶身表面存在冷凝水也不易滑落，兼顾了生产端的适配性与消费端的使用体验。在结构强度校核阶段，我们通过有限元分析模拟了灌装、封盖、杀菌、输送、堆码全流程的受力情况，对瓶肩处的应力集中区域做了曲面加厚处理，将该区域的玻璃壁厚从常规的2.5mm提升至3.2mm，有效降低了热杀菌环节的冷热冲击爆瓶率，同时瓶身整体重量控制在180g左右，兼顾了结构强度与轻量化的需求，能够减少玻璃原料的消耗，降低包装成本。
