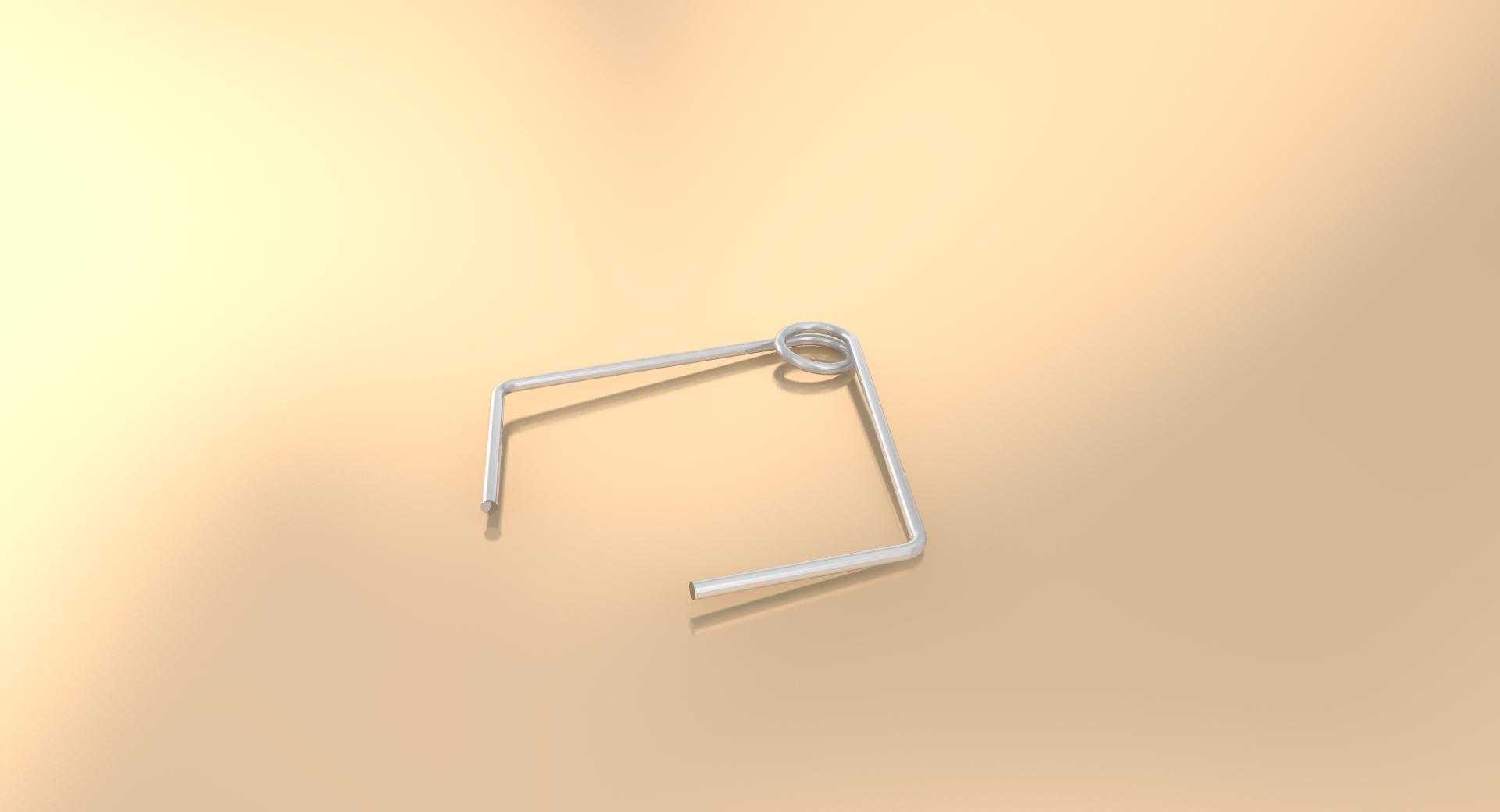

双直臂扭转弹簧五金结构设计

　　这种直臂扭簧的装配效率比带弯钩的款式高很多，也不会出现弯钩受力过大被拉直的失效问题。从结构细节来看，这款扭簧的簧圈采用等节距密绕设计，绕制的圈数不多不少，刚好匹配常规小扭矩复位的需求，簧圈的内径是按照适配的安装销轴尺寸做的匹配设计，装配时簧圈套在固定销轴上，工作过程中两个直臂绕销轴中心做扭转动作，扭转过程中簧圈不会出现径向窜动，也不会和销轴发生卡滞，这一点在设计的时候需要特别注意，簧圈内径和销轴的配合间隙不能太大，否则扭转过程中簧圈偏摆会导致力臂的施力方向偏移，也不能太小，否则装配难度高，长期往复扭转后簧圈磨损销轴或者自身出现应力集中。两个直臂的长度是经过匹配设计的，不是随意延伸的长度，直臂的长度直接决定了相同扭转角度下的输出扭矩，做结构设计这么多年，扭簧这类弹性元件看着不起眼，实则在很多工装、设备、日用五金里都是决定动作可靠性的核心小件，很多新手做结构的时候容易忽略扭簧的安装边界和力臂匹配，最后装上去要么复位不到位，要么用不了多久簧圈就断裂失效，反而拖慢整个项目的调试进度。这款双直臂扭簧的结构设计，首先是从实际安装场景的空间约束出发的，不同于常见的单臂扭簧或者带弯钩的扭簧结构，它采用了两段平直的力臂设计，两段力臂呈近90度夹角分布，这种结构的好处是安装时不需要额外做挂钩卡槽，直接靠两个直臂抵接在对应的安装座定位面上即可，适配那种安装空间局促、没有多余位置做挂扣结构的装配场景，比如小型翻盖结构、卡扣复位结构、工装夹具的定位弹顶结构里，

　　力臂越长，相同扭转角度下的复位力矩越小，力臂越短则复位力矩越大，这款扭簧的两个直臂长度做了差异化处理？不对，仔细看结构，两个直臂的长度接近，夹角接近直角，这种设计适配那种两个安装抵接面呈垂直分布的场景，比如常见的盒盖翻盖结构，盒体和盒盖闭合时呈90度夹角，扭簧安装在铰接销轴处，一个直臂抵在盒体内壁，另一个直臂抵在盒盖的内侧，开盖或者合盖过程中扭簧被扭转，积蓄弹性势能，实现开盖时的自动弹起或者合盖后的缓冲复位。设计这类扭簧的时候，除了簧圈本身的参数，力臂的端部处理也很重要，这款扭簧的直臂端部做了平直裁切，没有做圆角或者弯钩，这种处理适合抵接面是平面的安装场景，如果抵接面是卡槽结构，端部可以做小角度折弯防止滑脱，

　　但平直端部的好处是加工简单，应力集中点更少，长期往复扭转的时候，力臂和簧圈衔接的位置是应力最高的区域，这个位置的绕制过渡圆弧做的足够顺滑，没有折角或者硬弯，能大幅降低疲劳断裂的风险。从安装边界来看，这款扭簧的整体外轮廓尺寸很小，簧圈的外径不大，两个直臂展开后的占用空间也控制得很好，适合安装在小型设备、五金件、电子电器的铰接位置，比如小型配电箱的门盖复位、文具夹的夹紧结构、渔具的锁扣结构、小型工装夹具的弹压定位结构里都能用到。实际选型的时候，不能只看扭簧的外形，还要核算工作扭转角度下的扭矩是否匹配负载需求，这款扭簧的簧丝丝径属于中等偏细的规格，适合小负载的复位场景，如果是大负载的重型设备门盖，就需要更粗丝径、更多圈数的扭簧，

　　但这款的结构优势在于结构紧凑，安装不需要额外的固定结构，只要有一根穿装簧圈的销轴，两个抵接的平面就能完成装配，不需要额外的紧固件或者固定卡扣，能大幅简化周边安装结构的设计，减少零件数量，降低整体装配成本。很多新手建模的时候容易把扭簧的力臂角度做的和实际安装需求不匹配，导致装配后扭簧存在预扭转角度不对的问题，要么预紧力太大装配困难，要么预紧力太小复位不到位，这款扭簧的自由状态下力臂夹角是按照常规90度安装场景设计的，装配时预留合适的预扭转角度，就能保证在整个工作行程里都能提供稳定的复位弹力，不会出现工作行程末端弹力不足或者初始位置弹力过大的问题。另外，这类直臂扭簧在使用的时候，要注意工作过程中力臂的抵接面不能有尖锐的棱边，否则长期往复摩擦会磨损伤力臂的表面，产生应力集中点，导致簧丝断裂，设计周边安装结构的时候，最好在抵接位置做一个小的沉台或者圆角，让力臂和抵接面是面接触而不是线接触，既能减少磨损，也能让弹力传递更稳定。从建模的角度来说，这类扭簧的建模重点在于簧圈和直臂过渡位置的曲率处理，不能直接用直角衔接，要做和簧丝直径匹配的过渡圆弧，还原真实绕制后的形态，这样导出的工程图才能直接用于生产，不会出现加工出来的零件和三维模型形态不一致的问题。
