外径105mm33齿传动链轮结构设计

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送设备、轻工包装线、小型自动化专机、农机传动单元等场景中，都承担着远距离、定传动比动力输送的核心作用，而链轮作为链传动的核心啮合零件，其齿形精度、安装定位结构、基体强度直接决定了整套传动链路的运行稳定性与使用寿命。这款外径105mm的33齿链轮，在设计阶段首先匹配对应节距的传动链条参数，齿廓采用三圆弧一直线的标准齿形设计，保证链节在啮入、啮合、啮出的全周期内都能保持顺畅接触，避免卡链、跳齿问题，同时降低啮合过程中的冲击载荷与运行噪音。

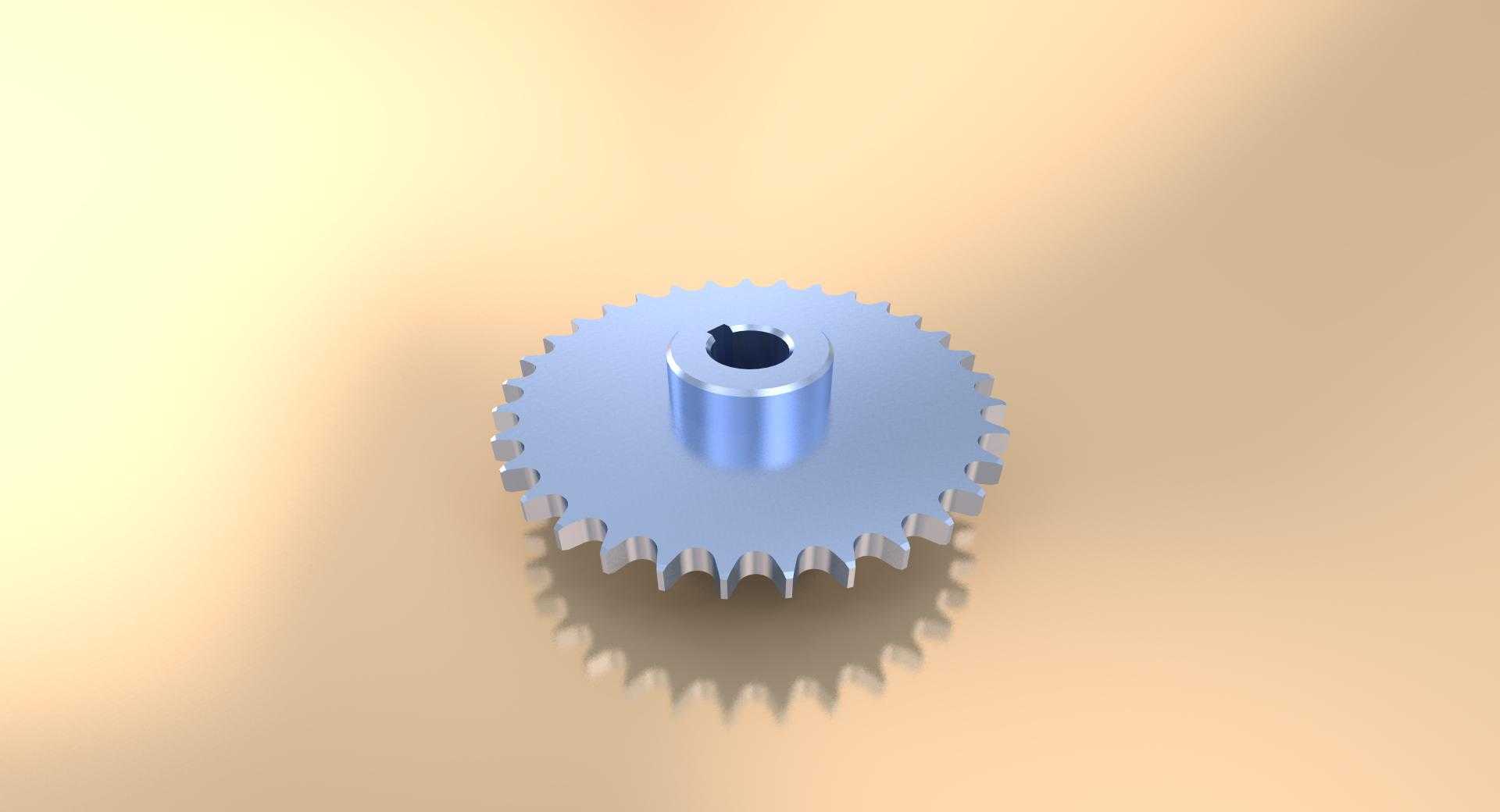

　　从结构布局来看，该链轮采用带轮毂的一体式结构，轮毂部分突出于链轮片本体，中心设置带键槽的安装孔，键槽的尺寸与位置严格对应常用传动轴的配合公差，装配时可通过平键传递扭矩，避免链轮与轴之间出现相对转动，轮毂的轴向长度经过合理设计，既保证了与传动轴的配合接触面积足够，传递额定扭矩时不会出现压溃、松动问题，又不会过度占用轴向安装空间，适配多数紧凑型传动舱的布局要求。链轮片的齿根部分做了合理的圆角过渡，避免热处理及长期受载时出现应力集中导致的齿根断裂问题，齿顶部分的倒角处理则能在链条小幅晃动时依然引导链节顺利啮合，降低装配调试阶段的对位难度。

　　在实际应用场景中，这类中等尺寸的链轮常被用于中小型皮带输送机的主动端传动、包装机械的物料输送链路、小型农机的行走传动单元、自动化生产线的工件移载机构中，相比齿轮传动，它对安装中心距的误差容忍度更高，不需要严格的密闭润滑腔即可稳定运行，在多粉尘、有少量碎屑的生产车间环境中也能保持较长的维护周期；相比带传动，它不会出现打滑丢转问题，能保证准确的传动比，适合对输送节拍、传动相位有明确要求的工位。

　　设计过程中，链轮的齿距累积公差被控制在合理范围内，保证每个轮齿与链条滚子的啮合位置均匀，避免运行中出现周期性的脉动载荷，减少传动轴与配套轴承的额外受力。链轮的安装端面与内孔的垂直度公差也做了明确约束，防止装配后链轮出现端面偏摆，导致链条运行时侧向蹭擦挡板、出现异常磨损甚至脱链问题。轮毂与链轮片的连接位置采用圆弧过渡结构，既减少了加工时的应力集中，也提升了整体结构的抗扭强度，在承受瞬时过载冲击时不会出现轮毂与齿盘断裂分离的问题。

　　从安装边界来看，该链轮的外径尺寸决定了它适配的中心距范围不会过小，设计配套传动结构时，需要预留出链条张紧调节的余量空间，同时要保证链轮两侧有足够的间隙安装链条挡板或者张紧轮组件，避免运行中链条与周边机架、护罩发生干涉。内孔与轴的配合选用基孔制过渡配合，既保证装配时不会过于松旷，也方便后期维护时拆卸更换，键槽的位置设置在轮毂的受力侧方向，匹配正反转不同工况下的扭矩传递需求。在长期运行的工况下，这类链轮通常会配合齿面淬火处理，提升齿面的耐磨性能，而轮毂部分保持较好的韧性，兼顾整体的抗冲击能力，即使在频繁启停、有瞬时冲击载荷的工况下，也能保持稳定的传动性能，不会轻易出现断齿、变形等失效问题。对于结构设计从业者来说，这类标准参数链轮的三维模型可以直接导入装配体中完成传动链路的布局校验，提前核对安装空间、啮合间隙、周边干涉情况，减少实物试制阶段的反复修改成本，在设备选型阶段也能通过模型直观确认结构匹配度，提升整体设计效率。
