外径72毫米22齿工业传动链轮

　　链传动作为工业传动场景中应用极广的动力传递形式，相比带传动拥有更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动又拥有更宽松的中心距适配能力，能在多尘、油污、高低温等相对恶劣的工况下保持稳定的动力输出，这类22齿的链轮，常被用在轻型输送线、小型自动化设备的动力传递单元、包装机械的进给机构、农用小型机具的传动部位，也会配套在部分改装的非标设备中作为动力换向、减速增扭的配套零件。

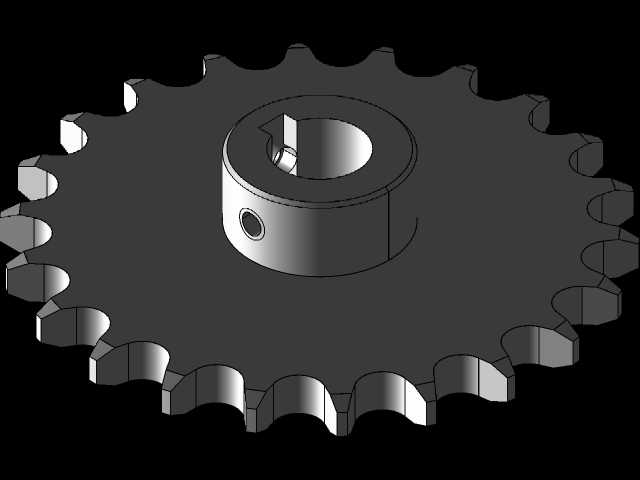

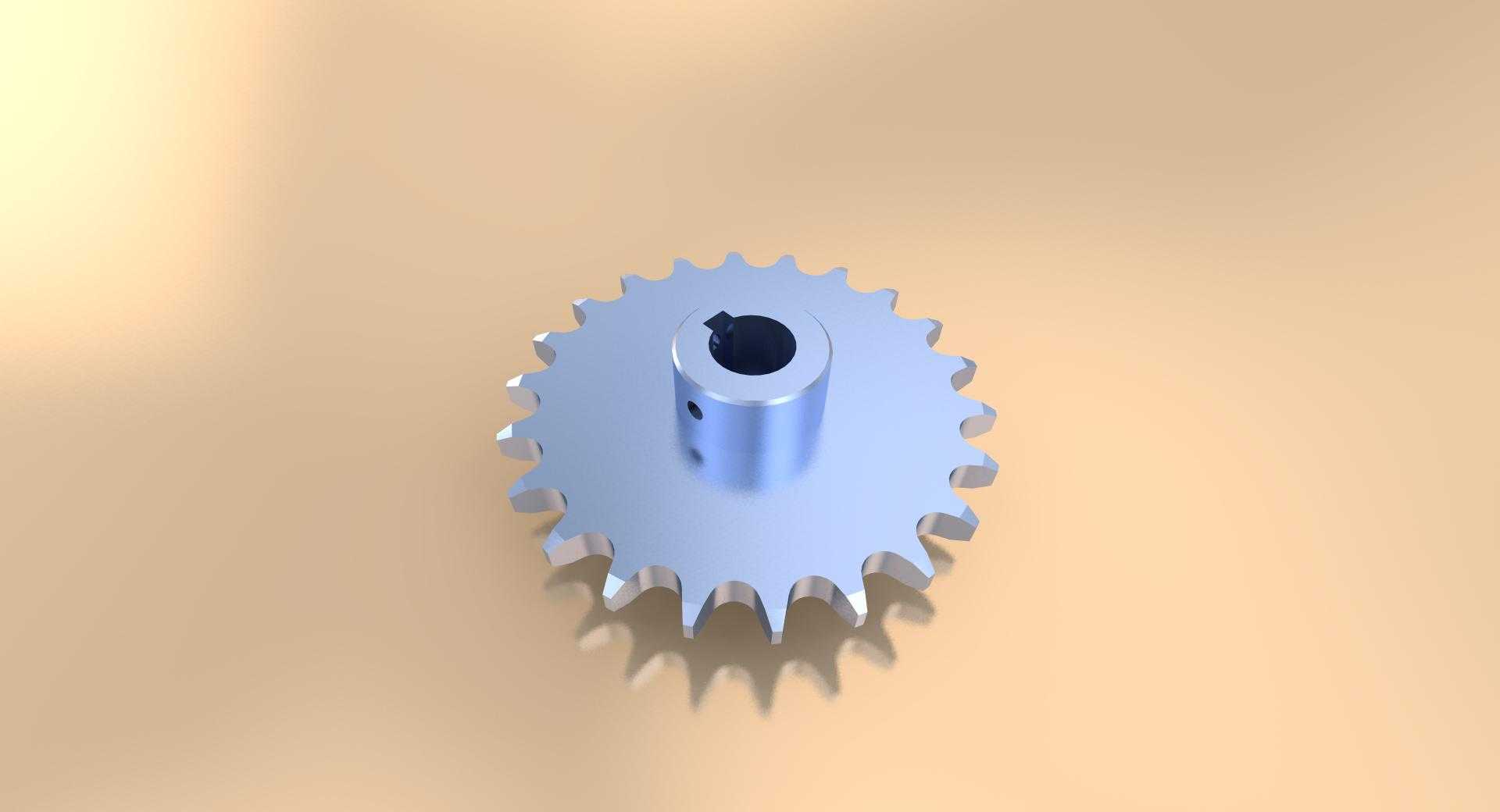

　　从实际安装边界来看，这款链轮的齿顶圆外径为72mm，22齿的齿形设计适配标准小节距传动链条，齿部的轮廓经过修形处理，能在链条啮入啮出的时候减少刚性冲击，降低运行过程中的噪音和齿面磨损，延长整套传动副的使用寿命。轮毂部分采用带凸台的一体式结构，中心开设的键槽孔可以配套平键实现与传动轴的周向固定，轮毂侧面预留的紧定螺钉孔，可以在安装完成后从径向锁紧传动轴，避免设备启停、正反转切换时链轮出现轴向窜动或者周向打滑的问题，这种固定方式安装拆卸都比较便捷，不需要额外加工复杂的轴端固定结构，适合中小扭矩的传动场景使用。

　　在设计这类链轮的时候，首先要匹配对应链条的节距、滚子直径参数，齿形的绘制需要保证链条滚子能顺利进入齿槽，同时啮合过程中接触应力分布均匀，避免出现齿根应力集中导致的断齿问题。齿顶圆的尺寸公差需要控制在合理范围内，尺寸过大会导致链条啮合时卡滞，尺寸过小则会出现跳齿、脱链的故障。轮毂的长度设计需要结合配套轴径的尺寸，保证和轴有足够的接触面积，避免键槽部位的挤压应力超过材料许用值，同时轮毂的外径要大于齿根圆直径，保证整体结构的刚性，避免传递扭矩时轮毂出现变形。中心孔的公差要根据配合需求选择，一般传动场景采用间隙配合方便安装，有较高定心要求的场景可以选用过渡配合，键槽的尺寸要符合对应轴径的平键标准，保证键的受力均匀。

　　实际选型使用的时候，需要注意两个配对链轮的共面度，安装时如果两链轮不在同一平面，会加速链条和齿面的偏磨，严重时还会出现脱链的问题。链轮的材质一般根据工况选择，常规工况下采用45号钢调质处理就能满足强度需求，有耐磨要求的场景可以对齿面进行高频淬火处理，腐蚀环境下可以选用不锈钢材质或者做表面防腐处理。日常维护中需要定期检查齿面的磨损情况，当齿厚磨损超过原厚度的30%时就需要及时更换链轮，同时配套更换链条，避免新旧件配对时出现啮合不良加速磨损的问题。传动过程中要保证链条有合适的张紧度，过松会出现抖动跳齿，过紧则会加大轴承受力，增加传动能耗和零件磨损。

　　这类小尺寸多齿链轮，因为齿数较多，传动时的动载荷更小，运行更平稳，适合转速相对较高的传动场景，相比少齿链轮，多边形效应带来的速度波动更小，能提升整套设备运行的平顺性，在对传动平稳性有一定要求的轻载传动场景中应用十分广泛。设计建模过程中，齿形的参数化绘制可以提升后续改型的效率，通过调整齿数、节距、轮毂尺寸等参数，可以快速衍生出不同规格的链轮模型，适配不同的设备设计需求，减少重复建模的工作量。
