M5规格网纹滚花一字槽手拧拇指螺钉

　　日常做非标设备调试、工装夹具快换的场景里，这类手拧拇指螺钉的使用频率其实比内六角、十字槽螺丝高很多——毕竟很多需要频繁拆装、徒手操作的工位，不可能让操作人员随身带螺丝刀，尤其是设备侧门的观察窗盖板、治具上的可调压块、电子设备机箱的侧面板、小型检测仪器的电池仓盖这类位置，用普通螺丝每次拆装都要找工具，调试换型的效率会被拉低不少。这款M5规格的拇指螺钉，头部做了全周网纹滚花处理，滚花的纹路深度和节距是按照徒手操作的摩擦力需求设计的，不会因为手上沾了少量切削液、防锈油就出现拧动打滑的情况，哪怕是戴薄款丁腈手套操作，也能稳稳施加拧动力矩，不会出现滑手的问题。头部顶端开了一字槽，这个设计不是冗余结构，是考虑到当螺钉拧入较深、

　　或者螺纹副里有少量铁屑粉尘导致卡滞的时候，可以用一字螺丝刀辅助加力拧动，不用专门匹配M5对应的内六角扳手，现场随便找个平口起子甚至硬币都能操作，适配现场复杂的工具条件。从结构设计的角度看，这款螺钉的头部直径和螺杆长度做了匹配，头部厚度控制在徒手捏持舒适的区间，不会因为头部太薄捏不住，也不会因为头部过厚占用过多安装空间，头部和螺杆衔接的位置做了微小的退刀槽，避免滚花加工的时候刀具碰到螺杆螺纹，同时也能保证螺钉拧到底的时候，头部端面能完全贴紧被连接件的表面，不会因为衔接处的圆角导致压合不实。螺杆部分是标准M5粗牙螺纹，螺纹公差按照通用紧固件的中等精度制作，能和市面上常规的M5螺纹孔、M5螺母直接适配，不需要二次攻丝或者修配，

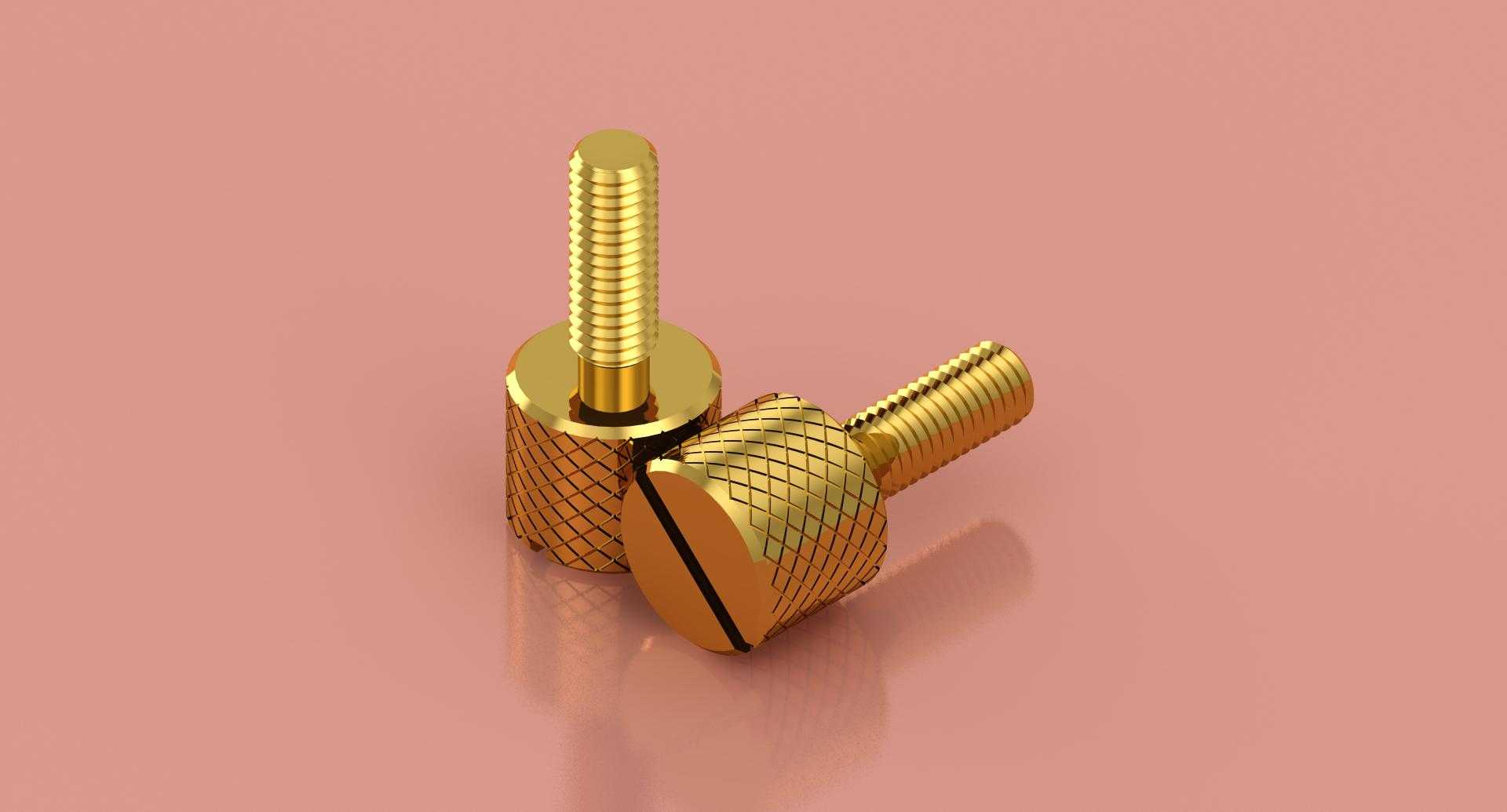

　　螺纹收尾的位置做了倒角，方便对准螺纹孔，不会出现拧入的时候错牙刮坏内螺纹的情况。实际选型的时候要注意安装边界：螺钉头部的外径比螺纹大径大出不少，设计安装位的时候要给头部留出足够的沉孔或者避让空间，如果是安装在薄板件上，要确认板厚对应的螺纹啮合长度足够，避免因为啮合牙数太少导致滑牙；如果是用在经常需要拧动的位置，建议配合平垫圈使用，减少头部端面和被连接件表面的摩擦，避免多次拧动之后刮花零件表面的喷塑或者阳极氧化层。这类螺钉的材质选择范围比较宽，图里展示的是镀装饰铬的外观效果，实际工业场景里常用的还有304不锈钢材质，适合用在有防锈需求的食品设备、户外检测设备上，还有碳钢发黑的版本，成本更低，适合用在设备内部不需要外露的手拧位置。

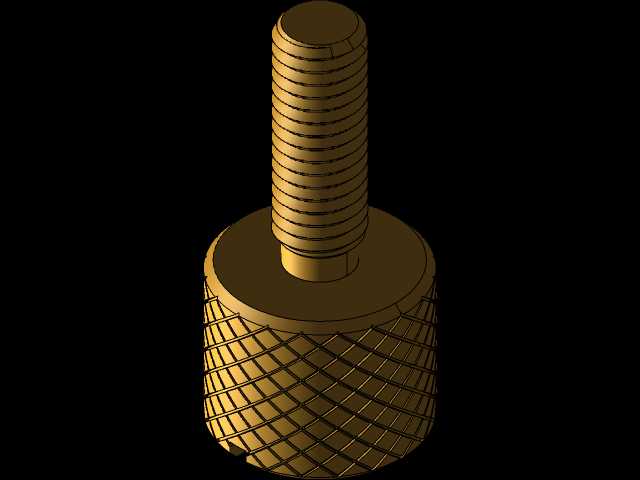

　　做三维建模的时候，要注意还原网纹滚花的细节，不用把每一条滚花纹路都做实体特征，不然会导致模型文件过大，装配的时候卡顿，通常用纹理贴图或者简化的阵列纹路表达滚花效果就足够，重点要保证螺纹的大径小径尺寸、头部的外径厚度尺寸、一字槽的宽度深度尺寸和实际实物一致，不然导出工程图的时候会出现尺寸标注错误，加工出来的零件和装配位不匹配。另外要注意，这类手拧螺钉不能用在需要大扭矩锁紧的重载连接位置，毕竟徒手拧动的力矩有限，它的定位就是快拆、轻载、频繁调整的连接场景，如果是需要承受振动、大拉力的连接位，还是要配合防松垫圈或者改用需要工具锁紧的螺丝，避免使用过程中松动脱落。在做装配体设计的时候，这类标准件可以直接调用到常用标准件库，不用每次重新建模，能节省不少设计时间，调用的时候要注意核对螺纹长度，根据被连接件的总厚度选择合适的螺杆长度，保证拧入之后螺纹露出2-3牙，既保证连接强度，也不会因为螺杆过长顶到内部的其他零件。
