M4规格滚花拇指快拧紧固螺钉结构

　　在各类需要频繁拆装、无需借助额外工具完成松紧调节的工装夹具、检测治具、小型实验设备、电子设备面板、光学仪器调节机构中，这类拇指螺钉是应用频率极高的紧固连接件。和需要配套螺丝刀、内六角扳手才能操作的普通机螺钉不同，它的核心设计逻辑就是完全依靠操作人员的手指拧动完成锁紧与松脱，省去了找工具、对位批头的步骤，在需要快速切换装夹状态、频繁调整部件位置的场景下，能大幅缩减操作耗时，提升调试、拆装的效率。

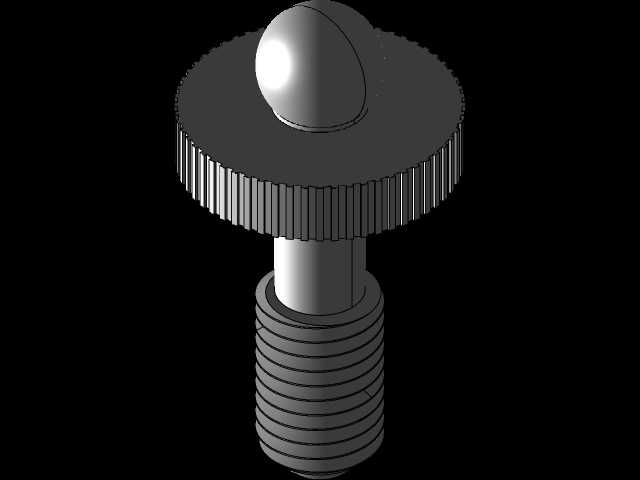

　　从结构设计来看，这款M4规格的拇指螺钉头部采用了大直径的滚花设计，头部外缘做了直纹滚花处理，滚花的齿距和齿深经过适配，手指捏持转动时能提供足够的静摩擦力，即便手上沾有少量润滑油脂、或是佩戴薄款劳保手套操作，也不容易出现打滑的情况，不会因为摩擦力不足导致拧不紧、或是松脱时施力困难。头部的厚度控制在合理区间，既保证了手指捏持时有足够的接触面积，又不会因为头部过厚占用过多的安装空间，在空间局促的设备内腔、面板叠层安装场景下，能有效规避和周边零部件的干涉问题。螺钉的螺纹段采用标准M4粗牙螺纹，牙型角符合普通公制螺纹的通用标准，能和市面上常规的M4螺纹孔、M4螺母完全适配，不需要单独定制配套的连接件，替换和选型的通用性极强。

　　从安装边界的角度考量，这款螺钉的总长度、螺纹段长度、光杆段长度都做了适配性的设计，螺纹段长度覆盖了常见的薄板叠装、面板固定的厚度需求，光杆段的存在可以在穿过无螺纹的通孔时避免牙纹刮伤通孔内壁，尤其是在亚克力板、阳极氧化铝合金面板这类表面易刮花的材质上安装时，光杆段能很好地保护安装面的外观完整性。螺钉的头部和螺杆衔接处做了圆角过渡处理，避免了直角应力集中的问题，在频繁拧动、承受一定交变载荷的使用场景下，能降低衔接处断裂的风险，提升紧固件的使用寿命。头部的顶端做了圆弧收边处理，没有尖锐的棱角，操作人员徒手拧动时不会划伤手指，操作的安全性更好。

　　在实际设备应用中，这类拇指螺钉常被用在光学实验平台的镜片架调节、工装夹具的快速压板固定、电子设备的检修面板快拆、小型自动化设备的防护门快速锁紧、3D打印机的平台调平、检测治具的工件快换压块等场景。比如在小型检测治具上，操作人员更换待测工件时，不需要拿扳手，直接用手指拧松两颗拇指螺钉就能翻开压块，更换工件后再直接用手拧紧即可，整个过程比用普通螺丝快数倍，非常适合小批量多品种的检测、装配工位。在光学仪器的调节场景下，滚花头部的精细摩擦力反馈能让操作人员精准控制螺钉的进给量，实现微小位移的调节，满足光学部件对位的精度需求。

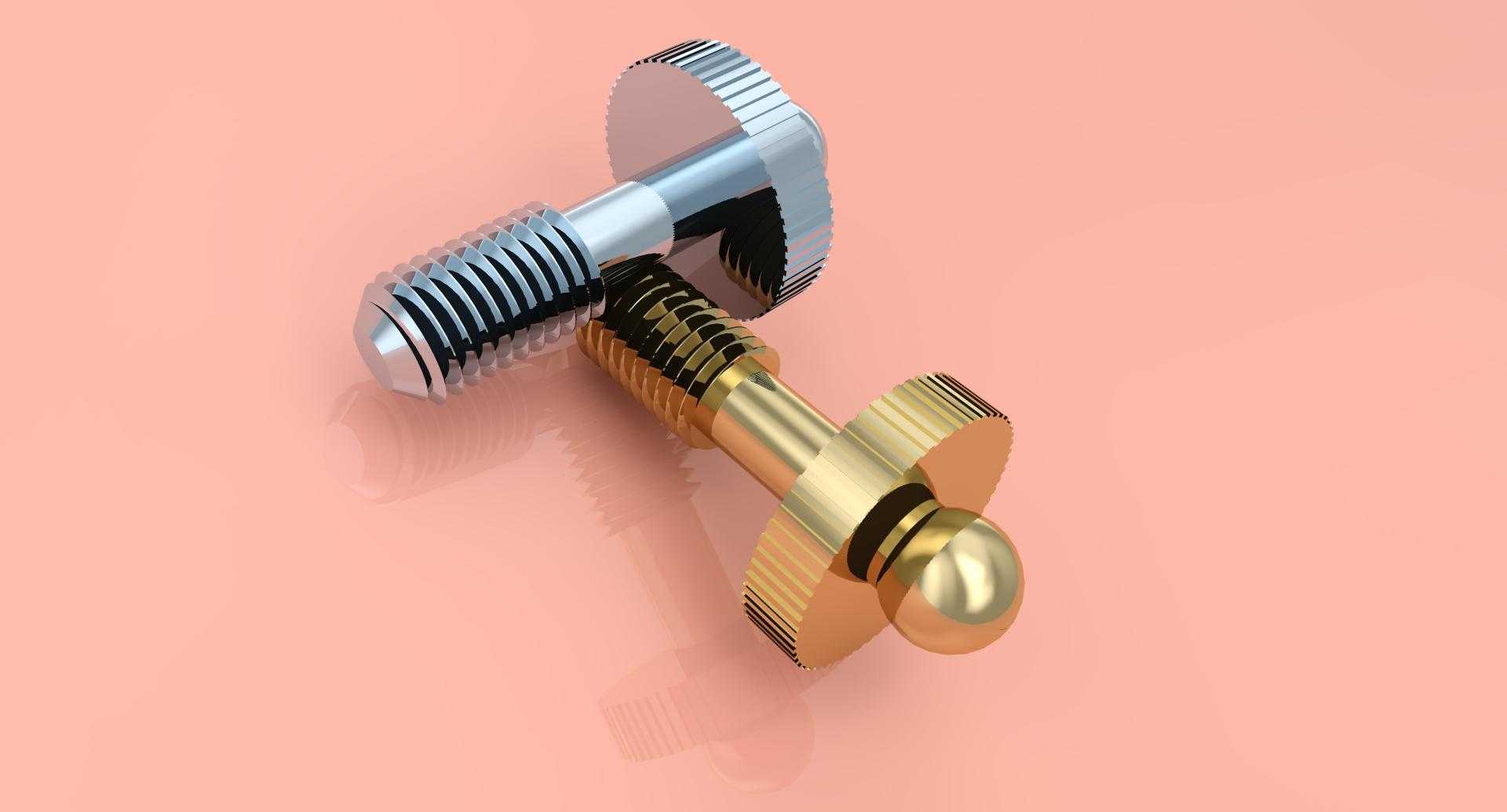

　　设计这类紧固件的三维模型时，需要重点还原滚花的齿形细节、螺纹的牙型参数、头部和螺杆的过渡圆角、头部端面的圆弧处理这些关键特征，不能只做简化的圆柱加螺杆的结构，否则在做装配干涉检查、人机工程模拟的时候，会出现和实际零件不符的偏差。比如滚花部分的外径如果建模时做小了，实际装配时手指捏持的手感就会和设计预期有差距；如果螺纹段的长度建模不准，安装时就可能出现螺纹拧入深度不足导致锁紧力不够，或是螺纹过长顶到内部零部件的问题。另外，不同表面处理的版本，比如镀镍防锈版本、黄铜材质的导电版本，在三维建模时可以通过材质属性区分，方便设计选型时直接匹配不同的使用场景——黄铜版本的拇指螺钉常用在需要导电连接、或是有防磁需求的仪器设备上，镀镍钢版本则用在需要更高锁紧强度、防锈要求的普通工业场景。

　　在做设备整体的装配设计时，选用这类拇指螺钉需要预留足够的手指操作空间，螺钉头部周边至少要留出能容纳两根手指捏持转动的空间，不能被周边的结构件挡住操作位置，否则就失去了手拧快装的设计意义。同时要根据被连接件的总厚度选择合适的螺钉长度，保证螺纹拧入的深度至少达到螺纹公称直径的0.8倍，确保足够的锁紧力，避免使用过程中因为振动出现松脱。对于有防松需求的场景，还可以配套薄型尼龙垫圈，既可以增加锁紧时的摩擦力防松，又能避免螺钉头部刮伤被连接件的表面。
