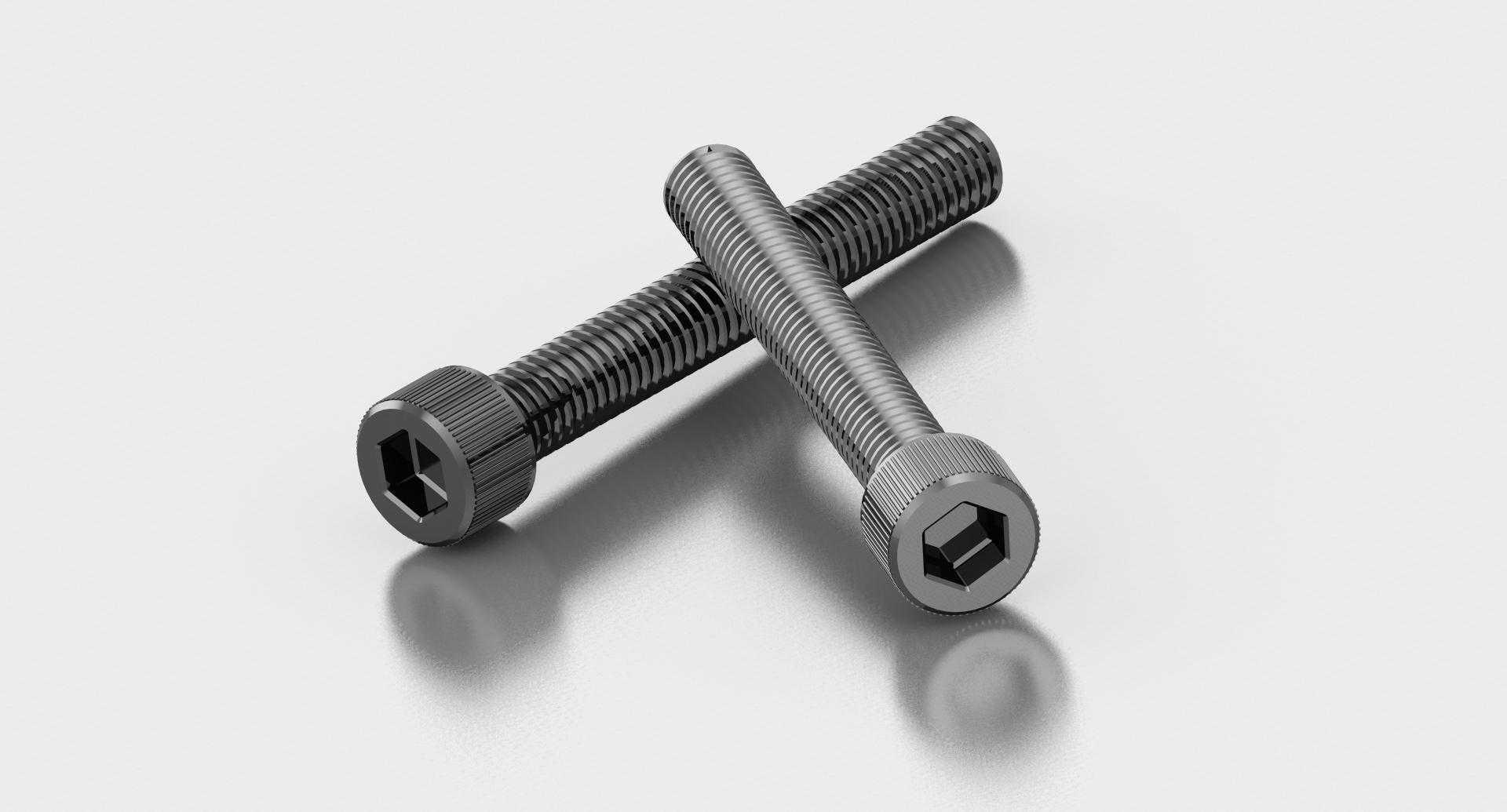

M6规格内六角圆柱头紧固螺栓结构

　　在各类机械装配场景中，这类M6规格的内六角圆柱头螺栓是应用频次极高的紧固元件，小到消费电子的金属壳体拼接、自动化设备的钣金护板固定，大到工业机床的辅助构件锁紧、小型动力装置的端盖连接，都能见到这类紧固件的身影。和外六角螺栓相比，内六角的头部设计允许装配工具从端面垂直施力，在空间局促的沉孔安装场景下优势明显，不需要预留扳手侧向摆动的操作空间，这也是很多紧凑型设备结构设计优先选用这类螺栓的核心原因。

　　从结构设计逻辑来看，这款螺栓的螺纹段采用公制粗牙设计，螺距匹配常规M6螺纹的通用标准，牙型角60度，螺纹公差带选用通用装配级别的精度范围，既能保证和对应规格内螺纹的旋合顺畅度，也能在常规振动工况下提供足够的自锁摩擦力，避免连接松脱。圆柱头的外径和头部高度经过标准化匹配，头部内的六角驱动槽深度经过核算，既能保证内六角扳手插入后有足够的咬合深度，不会因为受力过大出现扳手头打滑拧坏槽口的问题，也不会因为槽深过深削弱头部的结构强度，在额定拧紧力矩下不会出现头部开裂的失效情况。螺杆部分的光杆段和螺纹段同轴度控制在合理公差范围内，装配时能顺利穿过对应的安装通孔，不会出现卡滞偏斜的问题，螺纹末端的倒角设计方便对准内螺纹孔起始位置，降低现场装配的对位难度，哪怕是盲孔安装场景也能快速旋入，提升装配效率。

　　从安装边界来看，这款螺栓的有效螺纹长度适配总长度45mm的规格，对应的安装通孔推荐直径为6.5mm左右，沉孔深度需要匹配头部高度预留足够空间，保证螺栓锁紧后头部端面不高出安装面，避免和周边运动构件发生刮擦干涉。在实际选型应用中，这类螺栓常搭配平垫圈、弹簧垫圈组合使用，平垫圈用来分散螺栓头部对被连接件表面的压应力，避免较软的金属材质或者非金属材质被压出凹陷，弹簧垫圈则用来在冲击振动工况下提供持续的张紧力，抵消螺纹副之间的间隙，防止螺栓因为长期振动出现回转松脱。在不同的应用场景下，还可以根据被连接件的材质调整拧紧力矩，比如连接铝合金构件时，拧紧力矩要比连接钢制构件适当降低，避免螺纹孔滑牙失效；如果是用于有防腐要求的户外设备场景，还可以选用同规格的不锈钢材质版本，不过基础结构尺寸和这款模型完全一致，不需要调整安装孔位的设计参数。

　　在三维建模过程中，这类标准件的建模需要重点关注几个关键尺寸的准确性：首先是螺纹的大径、中径、小径尺寸要符合公制螺纹的标准规范，不能出现牙型尺寸偏差导致装配干涉；其次是头部内六角的对边尺寸、深度要和标准扳手尺寸匹配，不然会出现虚拟装配中扳手无法插入的问题；另外螺杆和头部的过渡圆角也不能忽略，这个位置是螺栓受力的应力集中区域，合理的圆角设计能大幅降低应力集中系数，提升螺栓的疲劳强度，在做有限元受力分析的时候，这个圆角的尺寸准确性会直接影响分析结果的可靠性。很多新手建模时容易忽略这个过渡圆角，直接做直角过渡，分析出来的应力值会比实际情况大很多，误导结构设计的强度判断。在装配体设计中调用这类标准件模型时，还要注意配合关系的设置，螺栓光杆部分和安装通孔设置间隙配合，螺纹部分和对应内螺纹设置同轴配合，头部端面和被连接件表面设置重合配合，就能准确模拟实际装配的状态，方便后续做干涉检查和运动仿真，不会出现因为标准件模型尺寸错误导致的整体装配校验失效问题。
