2英寸50毫米规格平开合页结构设计

　　在日常的结构设计工作里，这类小规格平开合页的应用场景其实覆盖得非常广，从常规的室内小型柜门、设备检修门，到户外配电箱的侧开盖板、轻型仓储笼的开合门扇，甚至是部分小型实验设备的透明防护门，都能见到这类铰接件的身影。很多刚入行的结构工程师容易忽略这类小五金件的设计细节，总觉得只要能实现转动就行，但实际项目里因为合页选型或者安装边界没算准，导致门扇下垂、开合卡滞、密封失效的问题比比皆是。

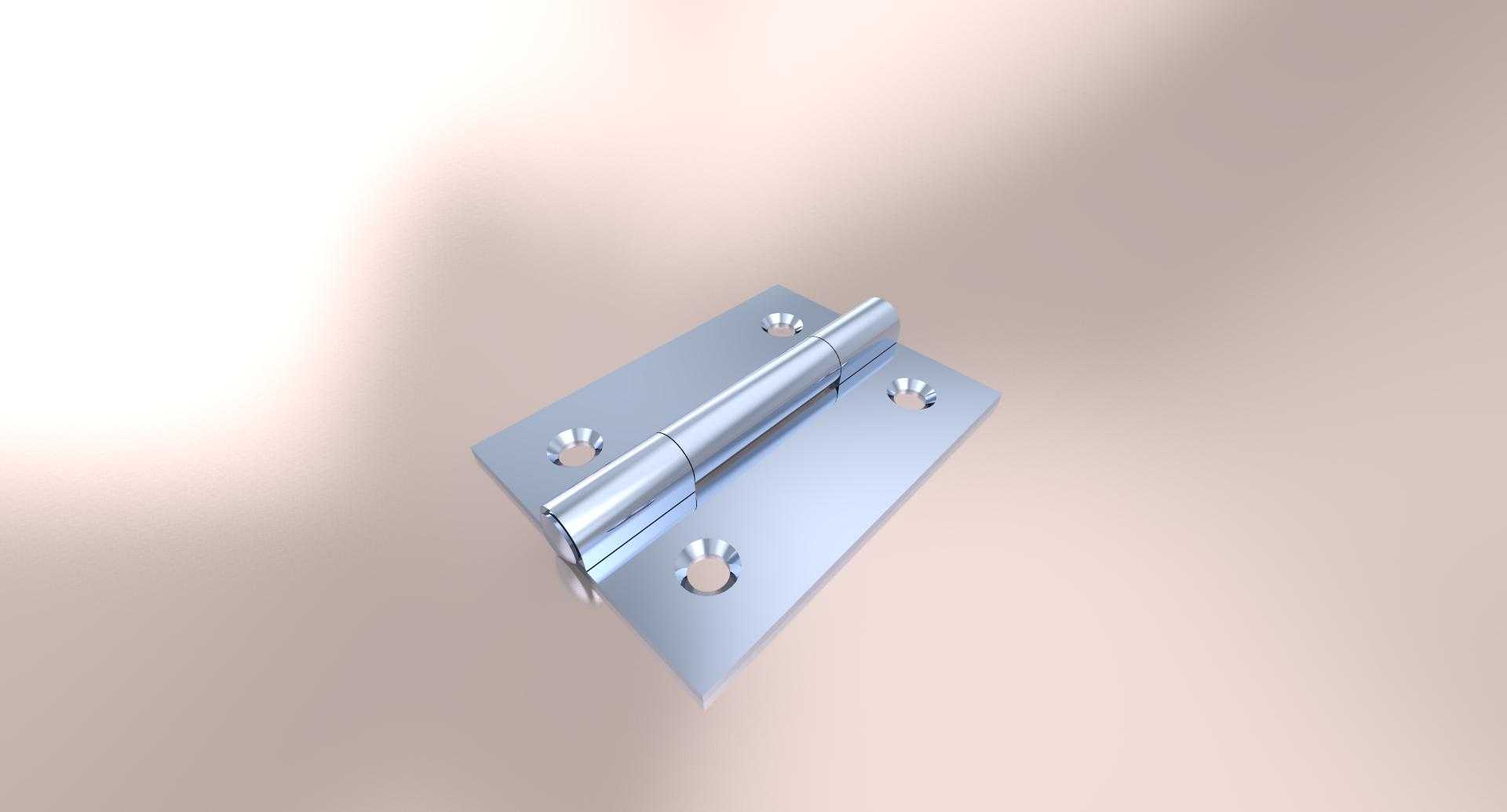

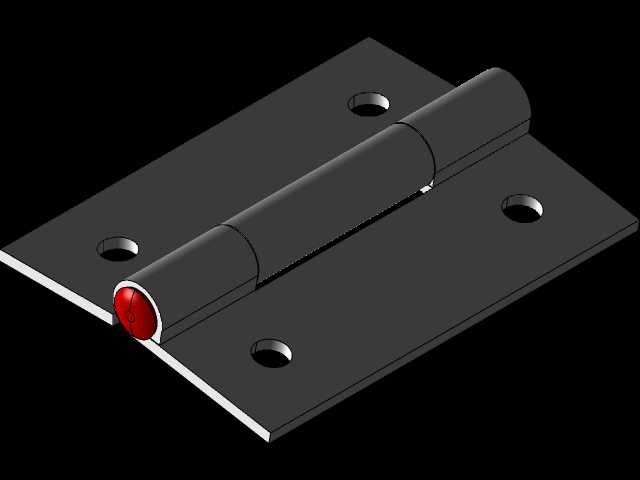

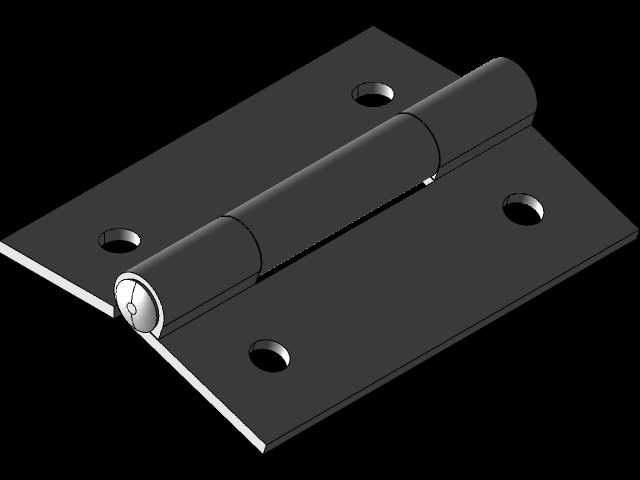

　　先从实际安装边界说起，这款2英寸规格的合页，折合公制尺寸为50毫米，这里的尺寸指的是合页展开状态下的总宽度，也就是两个页片展平后，从一个页片的外边缘到另一个页片外边缘的垂直距离为50毫米，单页片的宽度为25毫米，合页的总长度也就是沿转轴轴向的尺寸同样为50毫米，这个尺寸规格属于小型合页范畴，适配的门扇重量通常在10公斤以内，页片上预留的安装孔为沉头孔设计，适配M4规格的沉头螺丝，安装后螺丝头不会突出页片表面，避免门扇开合过程中螺丝与门框发生刮蹭。两个页片上各设置了三个安装孔，孔位沿页片长度方向均匀排布，这种三孔设计相比两孔的同规格合页，安装后的抗扭性能更好，能有效减少长期开合过程中页片与安装面之间的松动位移。

　　从功能特性来看，这款合页采用的是最经典的穿轴式铰接结构，转轴与两个页片的卷边采用间隙配合，转动阻尼均匀，没有明显的旷量，理想状态下可以实现两个被连接件之间0到180度的相对转动，当然实际安装时因为门扇和门框本身的厚度限制，通常开合角度会被限制在90到120度区间，这也是设计选型时需要提前校核的点——很多新手设计师会直接按合页的最大开合角度来做结构预留，最后装上门扇才发现转到90度就被门框边挡住了。合页的两个页片在闭合状态下是完全贴合的，页片与转轴的同轴度公差控制在0.1毫米以内，保证开合过程中没有卡顿，页片的边缘都做了R0.5的圆角处理，没有尖锐的毛刺飞边，安装和使用过程中不会划伤操作人员。

　　说到设计思路，这类通用合页的设计核心其实是在保证结构强度的前提下尽可能控制成本，毕竟属于大批量应用的通用五金件。页片采用的是等厚度冷轧钢板冲压成型，厚度为1.5毫米，这个厚度是经过长期市场验证的，对于50毫米规格的合页来说，1.2毫米的页片容易在长期承重后出现卷边变形，2毫米的页片又会增加不必要的材料成本，1.5毫米刚好能平衡强度和成本的需求。转轴采用的是实心冷拉圆钢，直径为6毫米，和页片上的卷边是过盈压装配合，其中一个页片的卷边和转轴固定，另一个页片的卷边可以绕转轴自由转动，卷边的接缝处做了紧密贴合处理，没有明显的缝隙，能减少灰尘和水汽进入转轴配合面，延长合页的使用寿命。页片的表面做了镀锌钝化处理，具备基础的防锈能力，适合在室内干燥环境下使用，如果是户外或者潮湿环境应用，还需要额外做喷塑或者不锈钢材质的选型替换。

　　在实际设备选型应用中，选用这类合页的时候首先要确认门扇的重量和开合频率，这款合页的额定承重是单副两个合页支撑10公斤以下的门扇，如果门扇重量超过8公斤，建议在门扇高度方向上均匀布置三个合页，避免上下两个合页受力过大导致变形。安装的时候要注意两个合页的转轴必须保持在同一条直线上，否则会出现开合阻力大、螺丝容易松动的问题，很多现场安装的故障都是因为两个合页的同轴度没调好，并不是合页本身的质量问题。另外还要注意安装面的平面度，如果门框或者门扇的安装面有明显的凹凸，强行拧紧螺丝会导致页片变形，转轴被卡滞，开合手感会变得非常差，所以安装前最好先把安装面的平面度校平，再进行螺丝固定。

　　很多做三维建模的工程师在画这类标准合页的时候，容易忽略沉头孔的深度和角度，导致最后出加工图或者装配的时候，沉头螺丝装进去突出表面，或者沉头太深导致螺丝的夹持力不够。这款合页的沉头孔是按GB/T 152.2的标准设计的，适配M4沉头螺丝的90度沉头角度，沉孔深度为2.2毫米，刚好能让M4的十字沉头螺丝装进去之后和页片表面齐平。另外转轴两端的铆接位置做了圆弧收边，没有突出的铆接头，不会刮蹭到安装面，这个细节也是很多非标准自制合页容易忽略的点，自己做铰接结构的时候如果转轴两端没有处理好，突出的部分会在开合过程中摩擦门框，不仅会掉漆，还会增加开合阻力。

　　从应用场景的适配性来说，这款合页除了常规的门窗、柜门应用，在很多小型自动化设备的防护门设计中也非常常用，比如小型桌面式点胶机、焊锡机的安全防护门，因为这类设备的防护门通常是亚克力或者薄铝板材质，重量轻，开合频率不算特别高，用这种50毫米规格的平开合页完全能满足使用需求，而且采购成本低，替换方便，不需要专门定制特殊的铰接件。在做这类设备的结构设计时，通常会把合页的安装位置藏在门扇和门框的内侧，从设备外侧看不到合页，既美观又能避免人员被合页的缝隙夹手，这时候就要提前算好合页的转动半径，避免门扇开合的时候和设备的框架发生干涉，尤其是当门扇有包边或者密封胶条的时候，要把胶条的压缩量也计算到安装边界里，不然胶条装上去之后门扇关不严，或者开合的时候胶条被过度摩擦，很快就会损坏。

　　还有一个容易被忽略的设计点是合页的间隙配合，两个页片和转轴之间的配合间隙不能太大也不能太小，间隙太大的话，门扇装上去之后会有明显的下垂旷量，用久了之后门扇的锁扣位置会对不准，间隙太小的话，表面处理之后的镀层厚度会把配合间隙填满，导致合页转不动，尤其是做镀锌或者喷塑处理的时候，镀层厚度通常有0.05到0.1毫米，如果设计的时候配合间隙只留了0.1毫米，做完表面处理之后就会完全抱死，所以在建模的时候就要提前把表面处理的厚度预留出来，转轴和卷边的配合间隙控制在0.15到0.2毫米是比较合适的，既能保证转动灵活，又不会有太大的旷量。
