八英寸实心橡胶移动滚轮结构设计

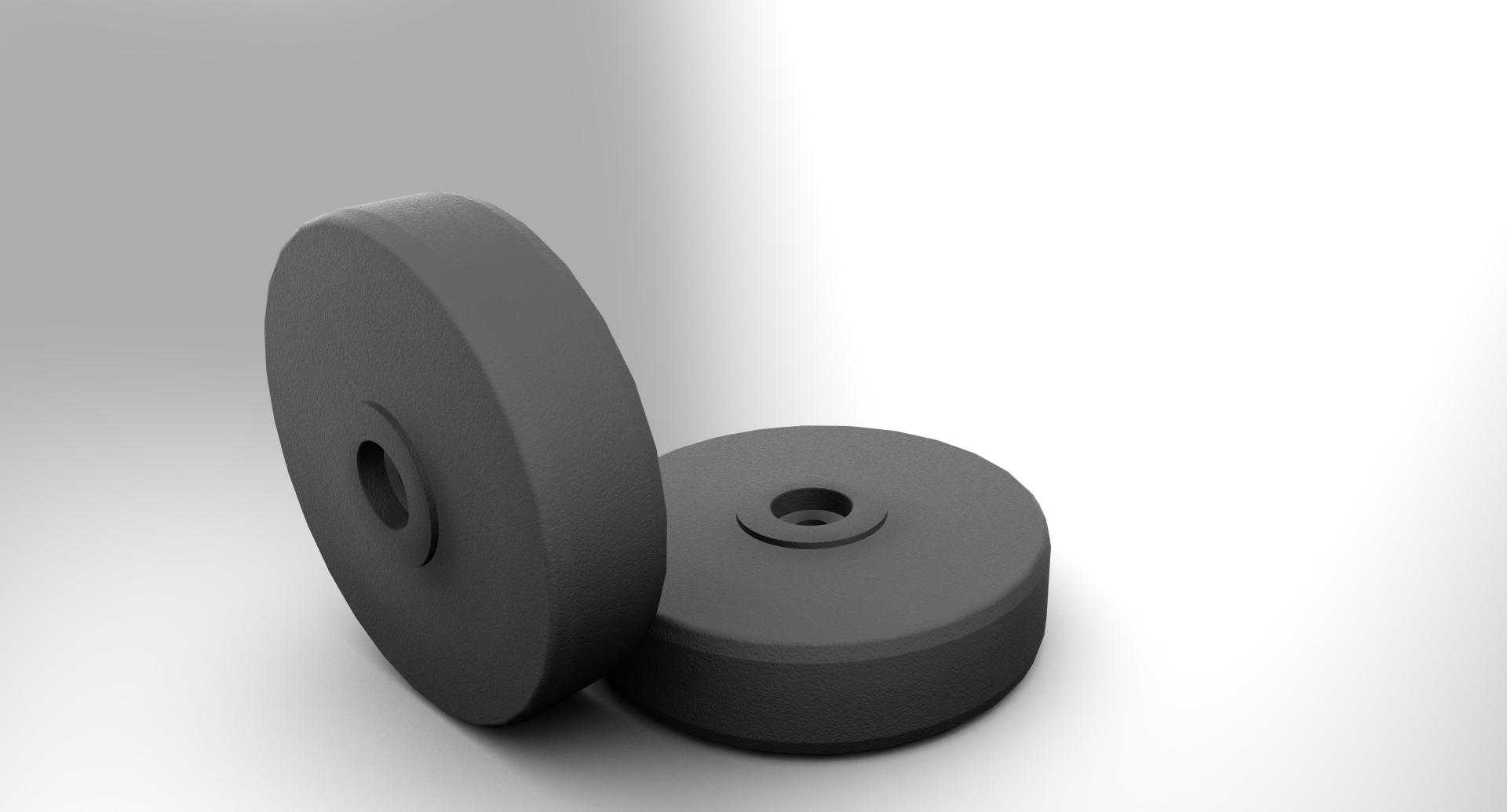

　　在车间周转工装、仓储移动货架、中小型工业设备的移动机构设计中，行走滚轮的选型与结构匹配直接决定了整套移动系统的使用寿命与使用体验，这类八英寸规格的实心橡胶轮，是重载低速移动场景下应用极为广泛的一类行走部件。不同于充气轮需要定期维护胎压、易被尖锐物扎破的缺陷，实心橡胶结构的轮体从根源上规避了爆胎、漏气的失效风险，在地面存在金属切屑、焊渣、碎料的生产车间环境中，能长期保持稳定的行走性能，不会因为局部穿刺导致轮体失压卡滞。从结构设计逻辑来看，这款轮体采用等厚度圆盘式主体结构，轮缘位置做了小尺寸的圆弧过渡处理，既避免了直角棱边在滚动过程中剐蹭地面涂层，也能在经过地面微小凸起、接缝位置时减少冲击载荷，降低移动过程中的震动传递。

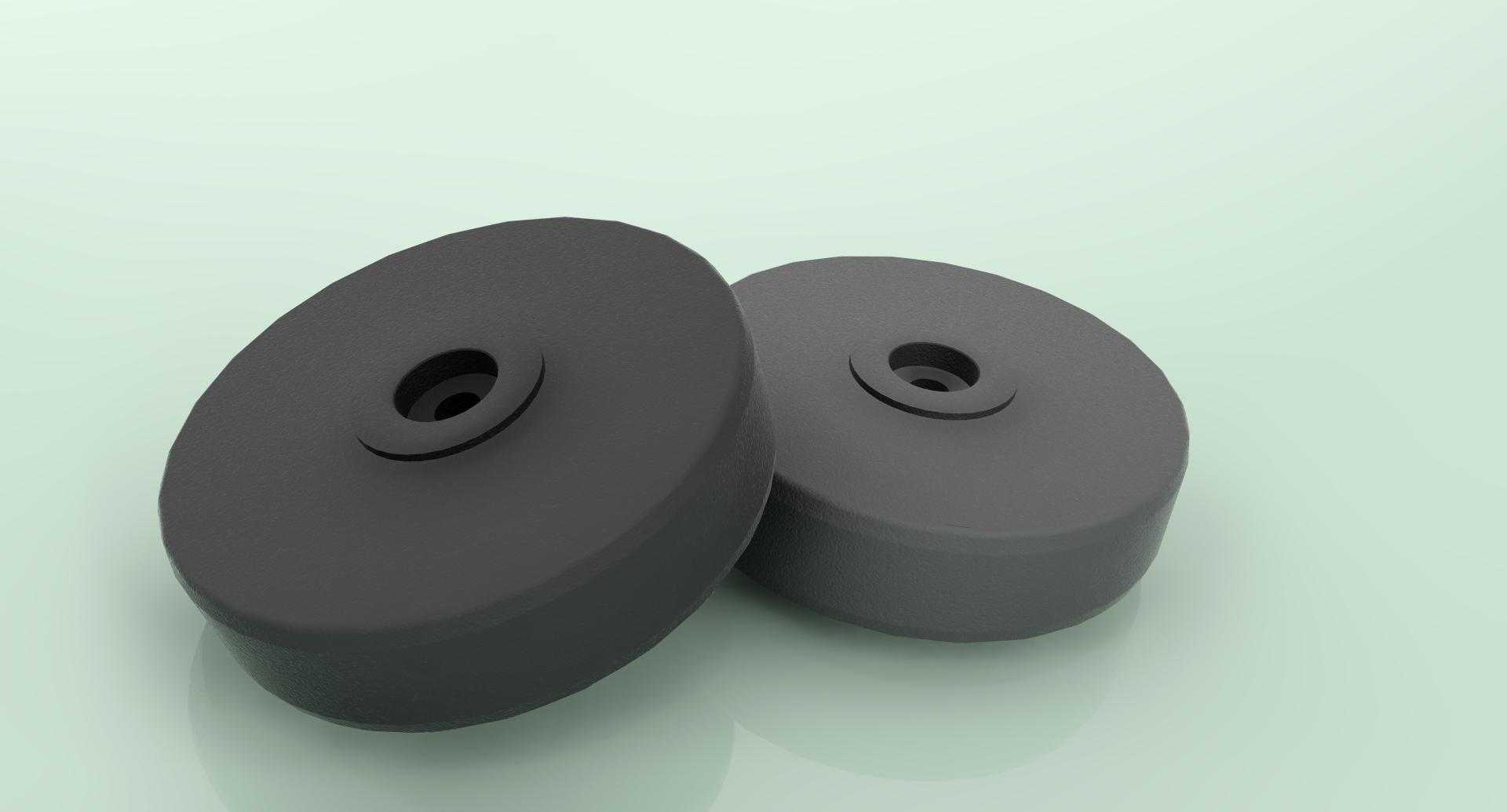

　　轮体中心的安装孔采用同轴阶梯孔设计，内层小孔用于穿装连接转轴，外层沉台可以容纳轴承外圈或者轴套的定位台阶，保证轮体转动时的同轴度，避免转动过程中出现偏摆、蹭架的问题。尺寸边界上，轮体整体外径为200mm，轴向宽度50mm，这个尺寸规格的轮体在兼顾载重能力的同时，不会因为轮径过大导致安装支架的整体高度过高，影响配套设备的重心稳定性；50mm的轮面宽度能有效降低轮体对地面的单位面积压力，在环氧地坪、水磨石地面、普通水泥地面上行走时，不会留下明显的压痕，也能在地面存在微小凹陷、杂物时保持足够的接触面积，减少卡滞概率。从材料选型角度，实心橡胶的轮体材质具备适中的邵氏硬度，既不会因为硬度过高导致减震性能差、移动时噪音过大，

　　也不会因为硬度过低导致轮体在重载下形变量过大，增大滚动阻力。这类轮体通常适配的单轮载重范围覆盖100kg到300kg区间，搭配对应的金属安装支架后，可以广泛应用在工具车、移动工作台、轻型物料周转车、中小型焊接变位机、移动式除尘设备的底部行走机构中。在实际建模设计过程中，需要重点关注中心安装孔与轮体外圆的同轴度公差，若同轴度偏差过大，轮体转动时会出现周期性的径向跳动，不仅会增大推动阻力，还会导致连接轴的磨损速度加快，同时轮体两个端面的平面度也需要控制在合理范围内，避免轮体端面与安装支架的侧板发生摩擦。不同于带轮毂的塑料复合轮，这款全实心橡胶结构的轮体不需要额外嵌入金属轮毂来提升结构强度，

　　橡胶本身的一体硫化结构就能满足常规低速移动场景的强度需求，在装配时只需要在中心孔位置压装含油轴套或者小型深沟球轴承，就能实现顺畅转动。在实际应用场景中，这类滚轮的移动速度通常不超过1m/s，属于典型的低速重载移动部件，不需要考虑高速滚动下的动平衡问题，设计时更多需要关注轮体的静态压缩形变量、滚动阻力系数以及与安装支架的匹配间隙。轮体的外圆柱面采用光面设计，没有额外的防滑花纹，这是因为在室内平整地面场景下，光面轮的滚动阻力更小，推动时更省力，同时光面结构不容易卡入地面的细小杂物，日常清洁维护更方便，只有在油污较重、地面坡度较大的场景下，才需要考虑在轮面增加防滑槽结构来提升摩擦力。从安装边界来看，这款轮体适配的安装轴直径通常在12mm到20mm区间，设计支架时需要保证两侧安装板的间距比轮体宽度大2mm到3mm，预留出足够的装配间隙，避免加工误差导致轮体被两侧板夹紧无法转动，同时支架的底部安装孔位需要匹配常用的脚轮安装尺寸，方便用户直接替换同规格的旧轮，不需要重新打孔改装。在长期使用过程中，实心橡胶轮的主要失效形式是轮面的不均匀磨损、橡胶材料老化开裂，因此在建模时可以将轮体设置为独立的可替换零件，当轮面磨损到一定程度后，只需要拆下转轴更换轮体即可，不需要更换整个支架结构，降低后期维护成本。
