电子设备用挤压铝型材散热结构件

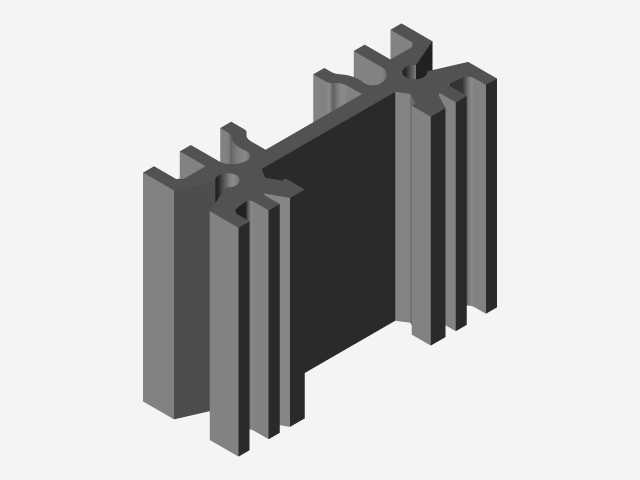

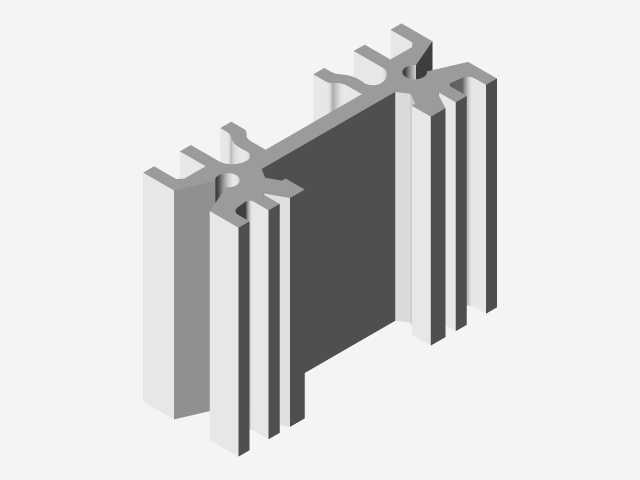

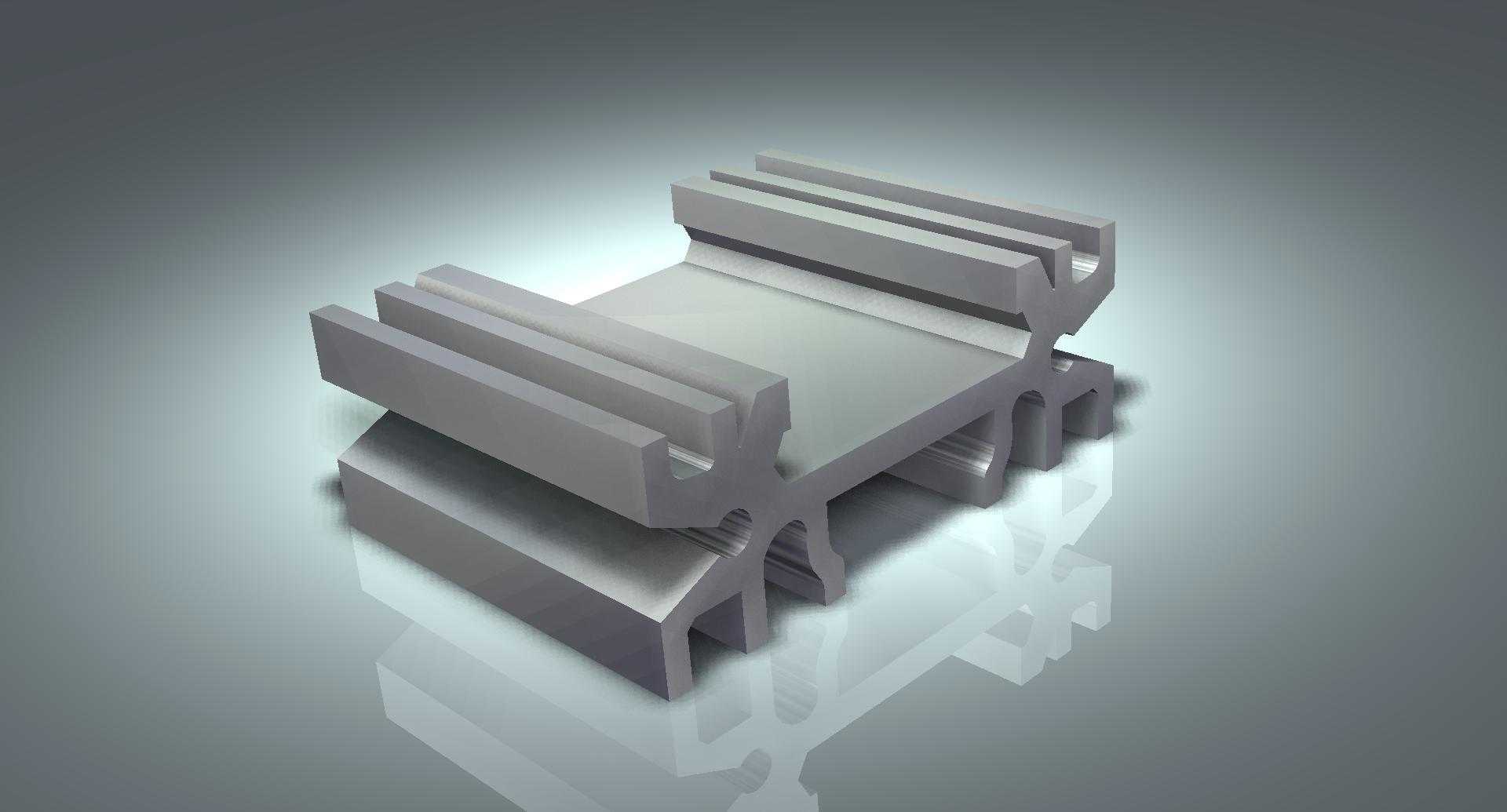

　　这类铝挤型散热结构件，日常最常出现在消费级台式计算机主板CPU供电模块、工控机嵌入式板卡、中小功率LED驱动电源、车载影音控制单元这类没有预留强制风冷空间的电子设备内部，作为被动热交换核心部件承担热传导扩散的作用，区别于带鳍片扣合、热管焊接的高功率散热方案，这类一体挤压成型的结构件没有拼接界面热阻，批量生产一致性好，成本可控，适合年出货量十万级以上的民用电子、工业控制类产品配套使用。从结构设计逻辑来看，该散热件采用对称式多齿槽布局，基体部分为等厚度平板结构，作为与发热芯片表面贴合的安装基准面，平面度公差通常控制在0.05mm以内，保证导热介质填充后不会出现空气间隙导致热阻飙升；两侧向上延伸的多道平行散热齿，

　　通过增加与空气接触的有效表面积提升对流换热效率，齿间预留的等宽度槽道，是为了在自然对流场景下让受热上升的热空气能够顺畅流通，不会出现气流滞止的死区，齿顶的异形卡接结构是专门为免螺丝快装设计的，可直接卡在PCB板预设的塑料卡扣座上，省去锁附螺丝的工序，适配自动化产线快速装配需求。在安装边界尺寸上，这类散热件的长宽尺寸通常匹配对应发热芯片的热扩散范围，基体厚度根据热功率密度调整，功率密度在0.5W/cm²以下的场景，基体厚度取3-4mm即可满足热扩散要求，散热齿的高度受设备内部空间限制，通常不会超过25mm，过高的齿片不仅会提升铝挤成型的模具损耗率，还会导致齿根到齿顶的温差过大，远端齿面无法有效参与换热，反而造成材料浪费。

　　实际选型过程中，需要先核算发热器件的稳态热耗，结合设备允许的最高壳温、设备内部的环境温度上限，计算所需的总散热面积，再匹配对应齿密度、齿高的型材截面，同时还要确认安装位置周边的器件高度，避免散热件与周边电容、接插件出现干涉，部分需要做绝缘处理的应用场景，还会在散热件基体贴合面预贴0.2mm厚的导热绝缘胶垫，避免散热件带电引发主板短路风险。从加工工艺角度，这类一体挤压的铝型材散热件，原材料通常采用6063-T5铝合金，导热系数维持在200W/(m·K)左右，兼顾挤压成型性能与导热能力，挤出成型后会做表面阳极氧化处理，氧化膜厚度控制在8-12μm，既可以提升表面辐射换热能力，也能避免铝基材长期使用出现氧化锈蚀，

　　部分对外观有要求的消费电子场景，还会在氧化后做黑色哑光处理，进一步提升表面发射率，强化辐射散热效果。在实际装机验证阶段，需要重点测试满负载运行下的芯片壳温、散热件表面温度分布，确认齿根与齿顶的温差控制在合理区间，如果出现齿顶温度明显低于环境温度5℃以上的情况，说明齿高设计冗余过大，可适当削减齿高降低材料成本；如果基体中心位置温度比边缘高8℃以上，说明基体厚度不足，热扩散不充分，需要加厚基体或者在基体背面预埋铜质导热块，均衡表面温度分布。这类散热结构没有运动部件，不存在磨损失效风险，使用寿命与配套电子设备等长，只要安装卡扣没有出现老化断裂、导热介质没有出现干涸粉化，就能长期稳定维持散热能力，不需要日常维护，非常适合无人值守的工控设备、户外通讯终端这类长期连续运行的场景使用。
