15齿外径63mm工业传动链轮结构设计

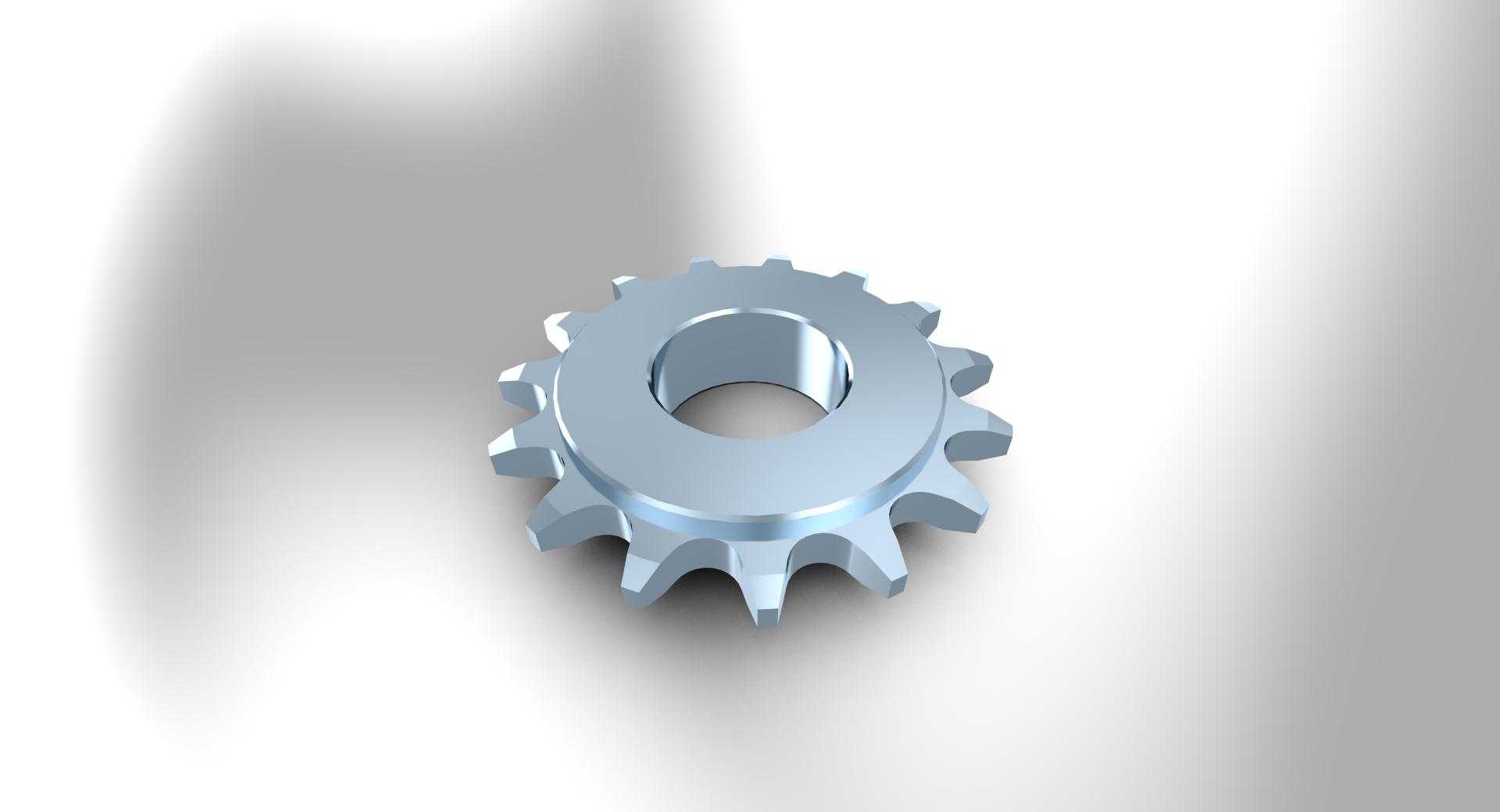

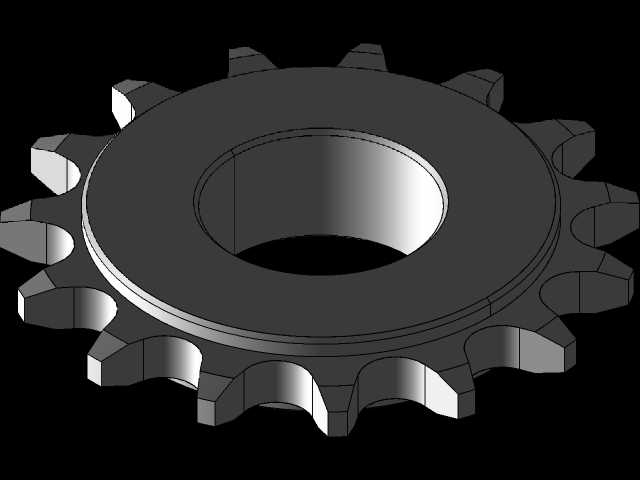

　　在轻工输送、小型自动化生产线、包装设备的传动布局中，小规格链轮的选型与结构匹配直接决定整套链传动系统的运行稳定性，这类15齿的小直径链轮，常配套短节距精密滚子链使用，适配轻载、中低速的传动工况，比如小型皮带线的端部驱动、包装机械的送料机构、非标设备的间歇传动单元，都能见到这类规格链轮的应用场景。做这类链轮的结构设计时，首先要锚定实际安装边界，不能只盯着齿部参数忽略装配需求，这个链轮外径控制在63mm，节圆直径56mm，齿根部位直径49mm，中心的安装孔是带台阶的通孔结构，这种台阶孔设计一方面可以给配套的传动轴做轴向定位，省去额外的轴套定位零件，另一方面能减少链轮与安装座的接触摩擦面，降低装配时的配合精度要求，同时减轻零件自身重量，

　　减少高速转动时的动不平衡量。齿部的设计要严格匹配对应链条的节距、滚子外径参数，15齿的链轮属于小齿数链轮，设计时要注意齿形的修缘处理，避免链条啮入啮出时出现卡滞、跳齿的问题，齿顶的圆弧过渡要顺滑，不能有尖锐棱角，否则运转过程中会加速链条滚子的磨损，缩短整套传动副的使用寿命。从实际使用场景来看，这类小规格链轮很少用于重载主传动，大多用在辅助传动、输送线的从动端张紧或者小型设备的动力传递环节，因为齿数较少，相同传动比下能缩小整套传动机构的径向尺寸，让设备的整体布局更紧凑，对于安装空间受限的非标设备来说，这种小尺寸链轮的适配性更强。设计建模的时候，要先确定中心安装孔的公差配合，一般和传动轴采用过渡配合或者小间隙配合，

　　键槽的尺寸要匹配对应轴径的标准键规格，不能随意设计键槽尺寸，否则后续采购标准键的时候会出现匹配问题。齿部的建模要先画出单个齿的齿廓曲线，通过圆周阵列得到全部15个齿，阵列的时候要注意角度公差，保证每个齿的分度误差控制在允许范围内，否则会出现传动过程中瞬时转速波动，产生运行噪音。链轮的轮毂部分厚度要根据传递的扭矩来核算，不能做的过薄，否则拧紧锁紧螺钉的时候容易出现轮毂开裂的问题，也不能做的过厚，浪费材料还增加不必要的转动惯量。实际选型替换的时候，要先确认原有链轮的齿距、齿数、安装孔尺寸、键槽宽度这几个核心参数，只要这几个参数匹配，就能实现直接替换，不用改动周边的安装结构。这类链轮的材质一般选用45号钢做调质处理，

　　齿面如果有耐磨需求可以做高频淬火，提升齿面的硬度，延长磨损寿命，在一些有防腐要求的工况下，也可以选用不锈钢材质加工，不过不锈钢的强度略低于碳钢，传递扭矩的能力会稍弱，选型时要核算负载余量。在装配环节，要保证两个配对链轮的端面共面，偏差不能过大，否则链条运行时会出现偏磨，容易出现脱链的问题，链轮安装到位后要锁紧轴向固定螺钉，避免运转过程中出现轴向窜动，日常维护时要定期给链条和链轮加注润滑脂，减少齿面的磨损，当齿面磨损量超过原齿厚的15%时，就要及时更换链轮，避免出现跳齿、断链的设备故障。从三维建模的角度来说，这类回转类零件的建模逻辑比较清晰，先绘制回转截面做旋转凸台得到基体，再绘制单个齿的齿形做切除或者凸台拉伸，最后阵列得到全部轮齿，再添加安装孔、键槽、倒角等细节特征，建模过程中要注意所有的倒角、圆角都要符合机械加工的工艺要求，不能出现无法加工的直角或者锐角结构，比如齿根部位要留足够的圆角过渡，避免热处理时出现应力集中导致开裂，安装孔的端部要做倒角，方便装配时导入传动轴，也能去除加工产生的毛刺。
