M8螺纹螺柱式夹紧旋钮结构设计

　　在各类工装夹具、检测治具、小型实验设备以及轻工机械的手动调节工位上，这类带M8螺纹螺柱的夹紧旋钮是出镜率极高的手动操作件，不同于需要借助扳手拧紧的标准螺栓，它的核心设计逻辑就是让操作人员无需额外工具，仅通过手部施力就能完成部件的夹紧、定位与松紧调节，在频繁需要手动拆装、调整工位的场景下，能大幅降低操作辅助时间，提升工位调整效率。从实际使用场景来看，这类旋钮常应用在木工工作台的靠山锁紧、3D打印平台的手动调平结构、小型输送线的侧挡条位置固定、光学实验台的镜片架锁紧、非标设备的检修门快开结构上，只要是需要手动频繁松紧、且拧紧力矩不需要达到高强度螺栓预紧要求的位置，都能看到这类结构的身影。

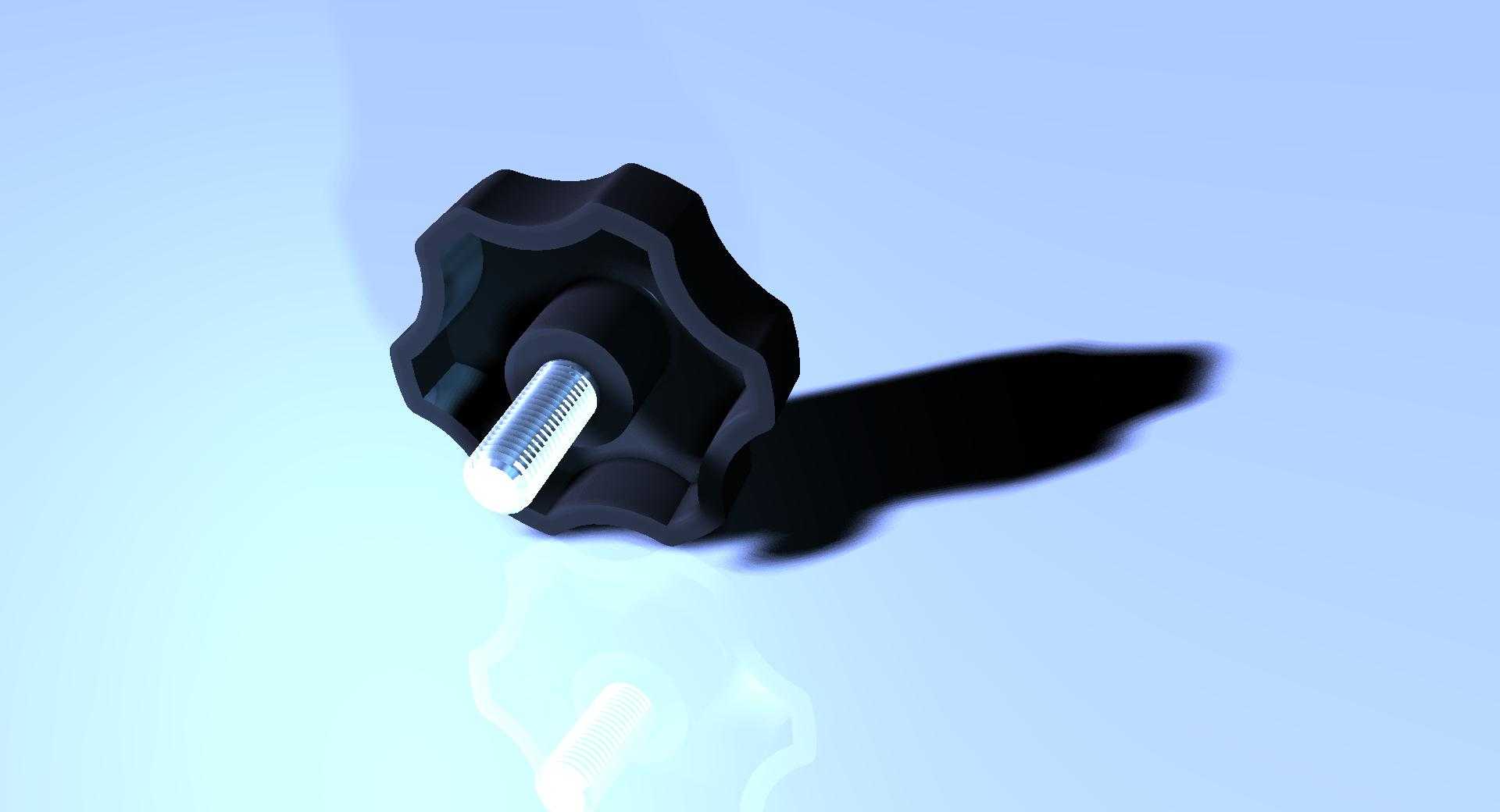

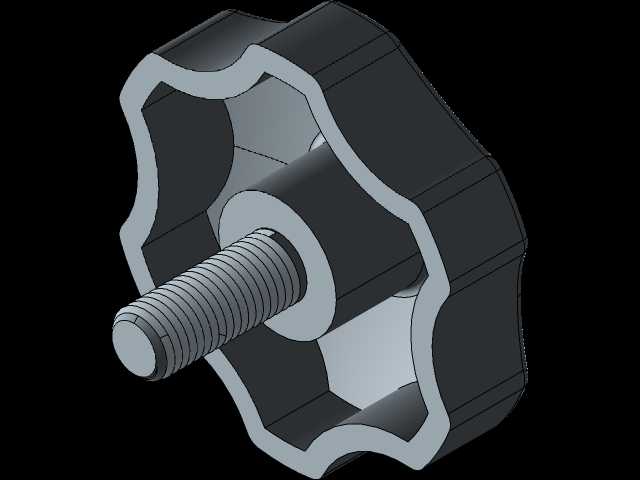

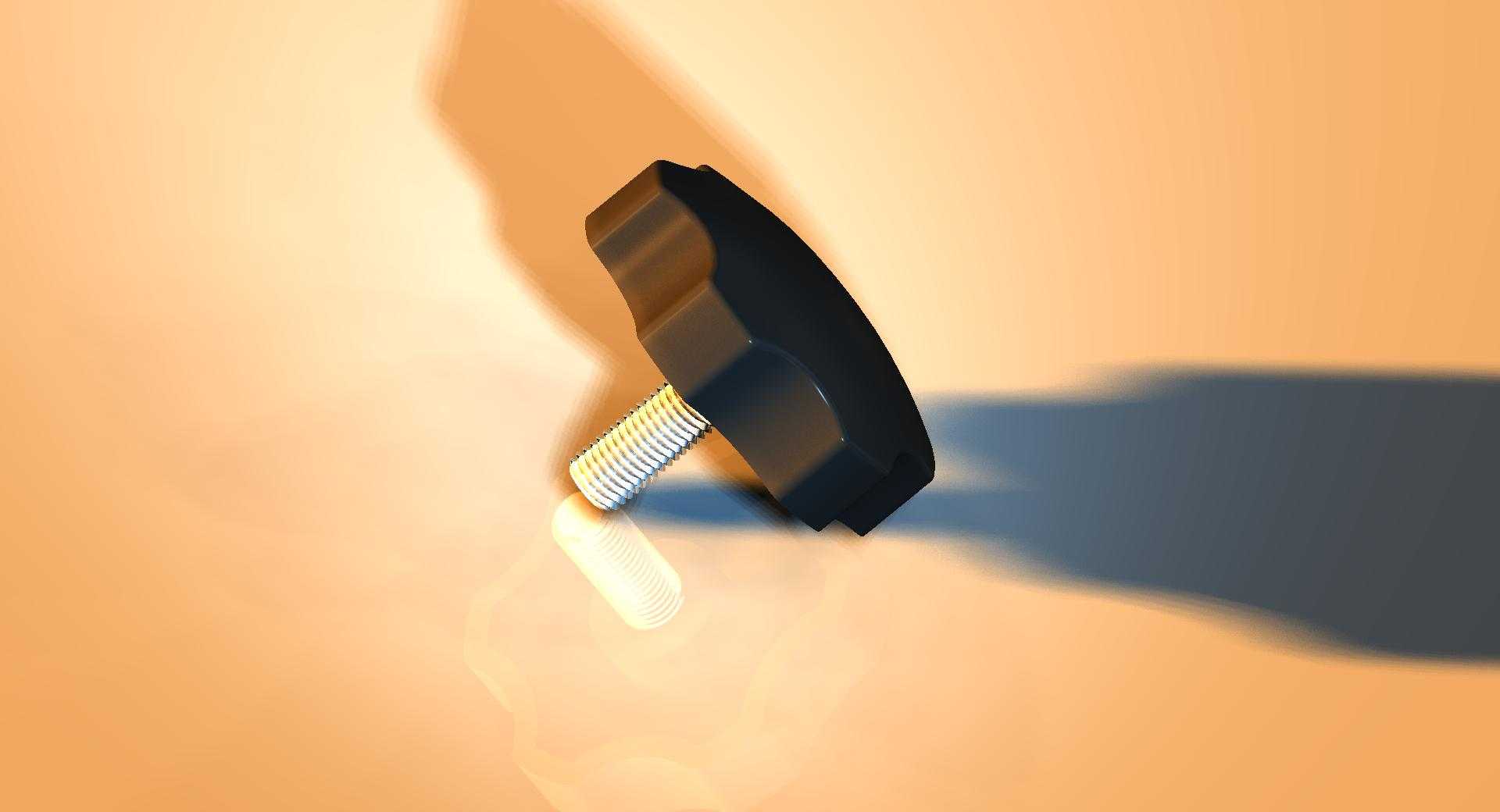

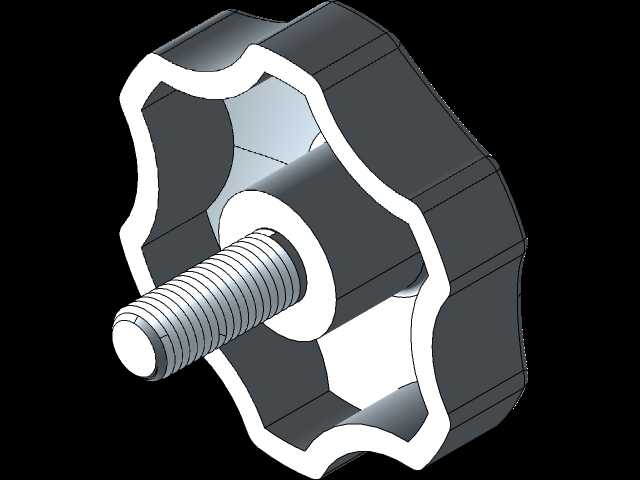

　　从功能特性上看，这款旋钮的头部采用了带侧翼凸角的造型，没有做光滑的圆形轮廓，核心考量就是增大手部与旋钮的接触摩擦力，避免手拧的时候出现打滑。很多新手设计师在做这类手拧件的时候容易陷入误区，一味把旋钮头部做的圆润光滑，看似外观精致，实际操作的时候手上沾点切削液、灰尘或者戴薄劳保手套操作，根本没法施加足够的转动力矩，反而达不到夹紧的效果。这款旋钮的头部凸角做了圆弧过渡，没有尖锐的棱角，既保证了拧动的时候手指能卡在凸角位置施力，又不会在快速拧动的时候刮伤操作人员的手部，边缘的滚花细节也进一步提升了接触摩擦力，即使手部有轻微汗渍也能稳定施力。下部集成的M8螺纹螺柱和旋钮头部是刚性连接，没有做分体装配结构，避免了长期使用后头部和螺柱出现松脱打滑的问题，相比那种头部嵌装螺母、再穿螺栓的手拧结构，一体式的结构刚性更好，能承受的反复拧动次数更多，不会出现螺纹滑牙后头部空转的问题。

　　从设计思路上拆解这款零件，首先要明确的是手拧件的核心边界：它的拧紧力矩完全由人手的最大施力决定，不需要按照高强度螺栓的预紧力来计算结构强度，所以头部的尺寸设计要匹配普通人的手部握持尺寸，这款旋钮的头部直径控制在40mm左右，厚度在15mm上下，成年人的拇指和食指捏住旋钮两侧的时候，刚好能稳定发力，要是头部做的太小，捏的时候受力面积太小，手指容易压痛，做的太大又会占用过多安装空间，在紧凑的设备结构里容易和周边部件产生干涉。螺纹部分采用标准M8粗牙螺纹，螺距1.25mm，是机械结构里最常用的螺纹规格之一，通用性极强，不管是在铝型材的T型螺母上安装，还是在板材的攻丝孔里装配，都能直接适配，不需要额外做特殊的螺纹适配。螺柱的伸出长度可以根据实际夹紧的板材厚度做调整，但基础款的螺柱长度要保证在拧入基础螺纹孔后，剩余的行程能覆盖常规10mm以内的夹紧厚度需求，同时要注意螺柱的末端做倒角处理，方便对准螺纹孔，不会在安装的时候刮伤螺纹牙型。

　　安装边界方面，这款旋钮在布局的时候，要预留出足够的手部操作空间，旋钮中心距离周边的固定壁板、凸起结构的距离至少要留25mm以上，保证手指能顺利捏住旋钮头部完成拧动操作，要是空间过于局促，即使旋钮本身尺寸合适，操作的时候手指会被周边结构挡住，根本没法发力拧紧。另外要注意，这类旋钮的适用场景是手动轻载夹紧，不能用在需要大预紧力的重载连接位置，比如设备的承重脚轮固定、重型工装的压紧结构，这类位置还是需要用标准螺栓配合扳手拧紧，手拧旋钮的力矩上限大概在1.5N·m左右，超过这个力矩不仅会让操作人员手部不适，还可能导致螺柱变形或者螺纹滑牙。在做三维建模的时候，旋钮头部的曲面要做连续的过渡，不要出现突兀的棱角，一方面是注塑或者机加工的时候更容易脱模、加工，另一方面长期使用的时候也不会积灰，清洁起来更方便。头部和螺柱的连接位置要做圆角过渡，避免应力集中，要是这个位置做直角过渡，长期承受拧动的扭转力的时候，容易在根部出现断裂的问题，尤其是采用尼龙或者电木材质制作旋钮头部的时候，根部的应力集中会大幅降低零件的使用寿命。

　　实际选型应用的时候，还要考虑使用环境的材质适配，比如在经常接触切削液、润滑油的机加工工位，旋钮头部可以选用增强尼龙材质，耐油耐磨损，螺柱采用不锈钢材质，避免生锈卡滞；在高温的烘干设备附近使用的话，头部要选用电木材质，能承受较高的环境温度，不会因为高温出现软化变形的问题。很多设计人员在选用这类标准件的时候，容易忽略操作手感的问题，实际上这类手动操作件的手感直接影响设备的使用体验，旋钮拧动的时候要顺畅，没有卡顿，头部的握持触感要舒适，不能有毛边、合模线凸起的问题，否则长期操作的操作人员很容易出现手部磨损的问题。从结构可靠性来看，一体式的夹紧旋钮比分体式的结构少了装配环节，装配误差更小，批量生产的时候一致性更好，不需要额外做头部和螺柱的装配紧固，也减少了一个可能出现故障的节点，在长期反复拧动的使用场景下，可靠性更有保障。
