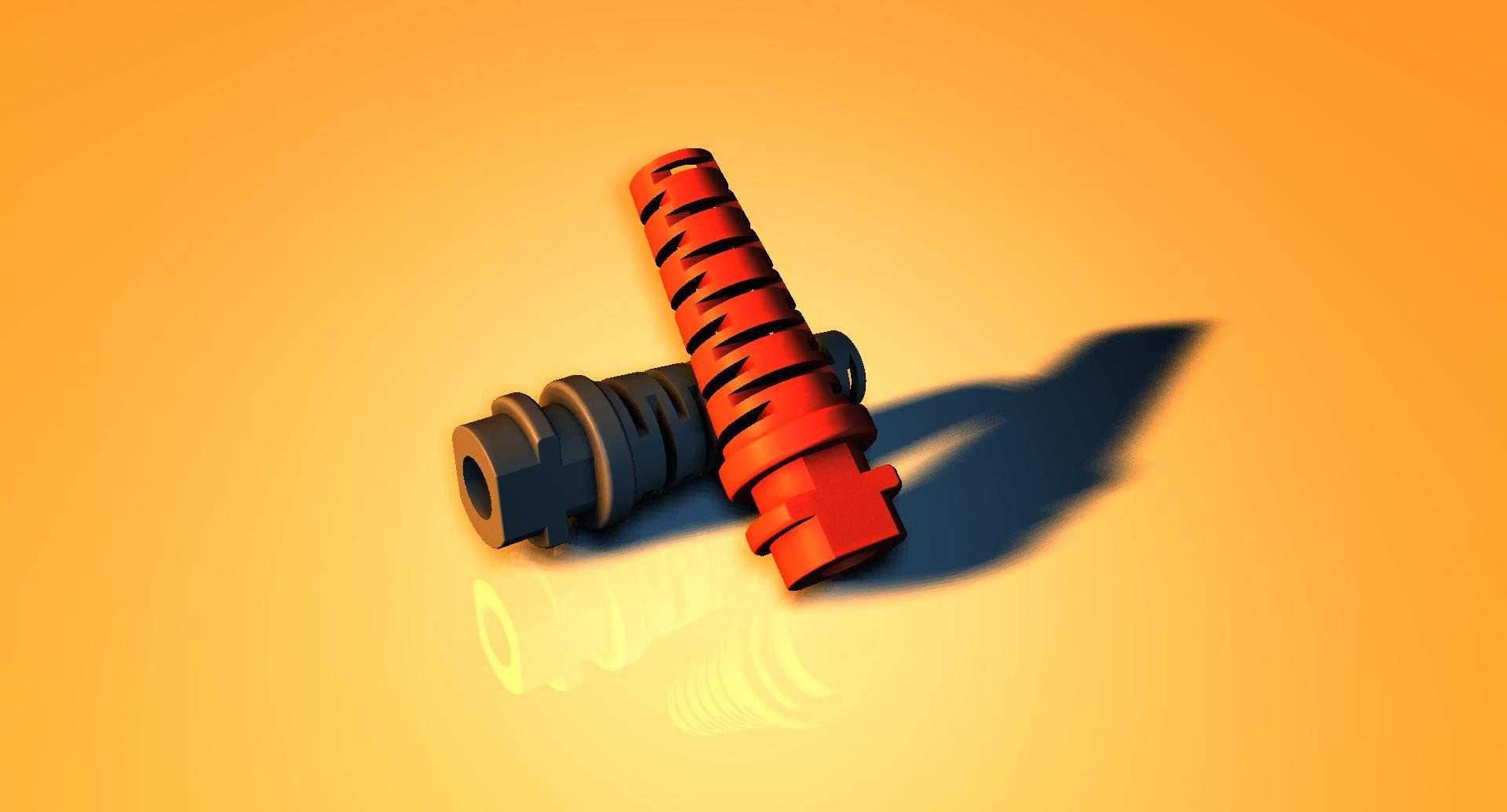

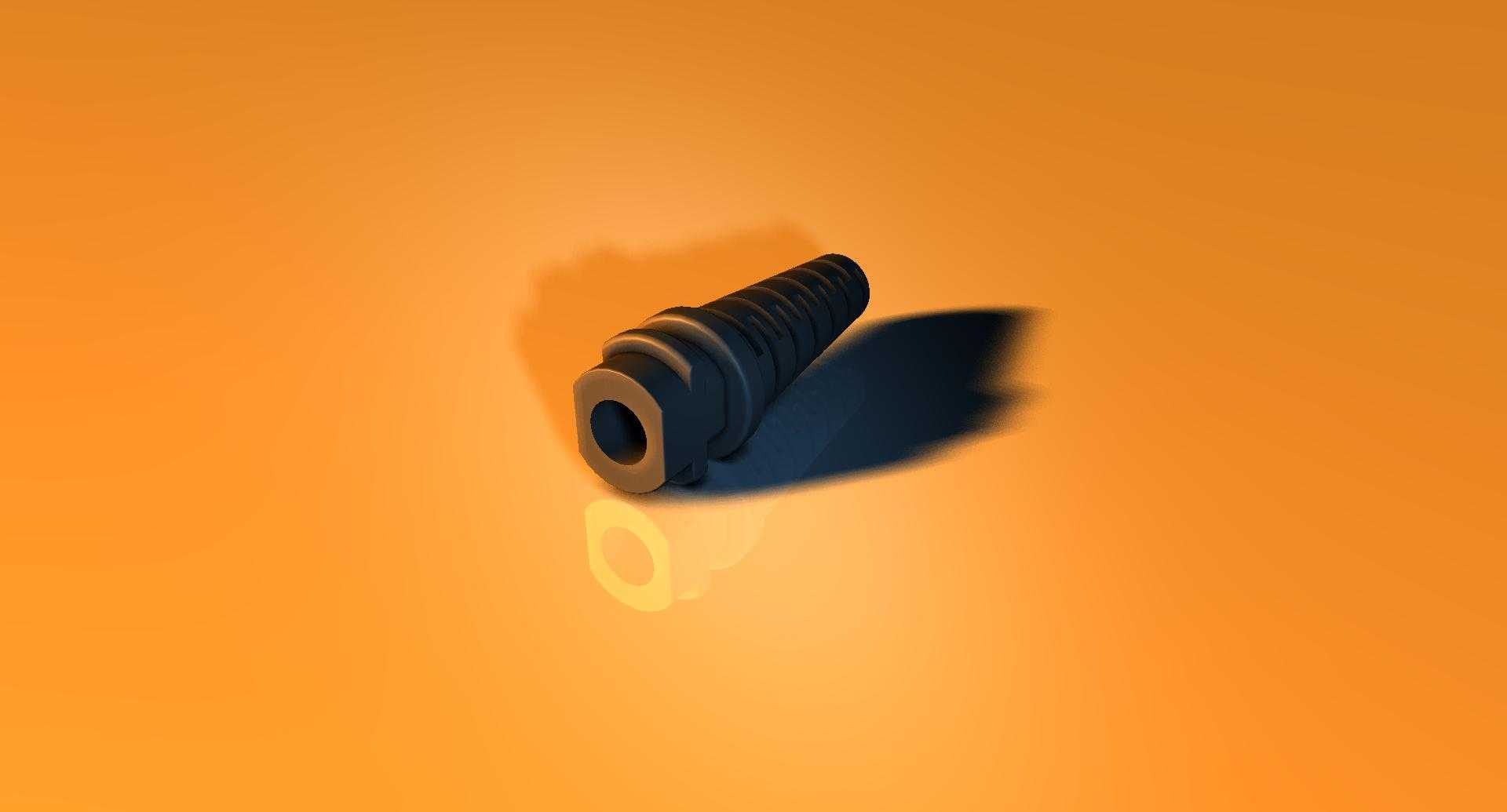

线缆防护用直径6.0规格索环结构

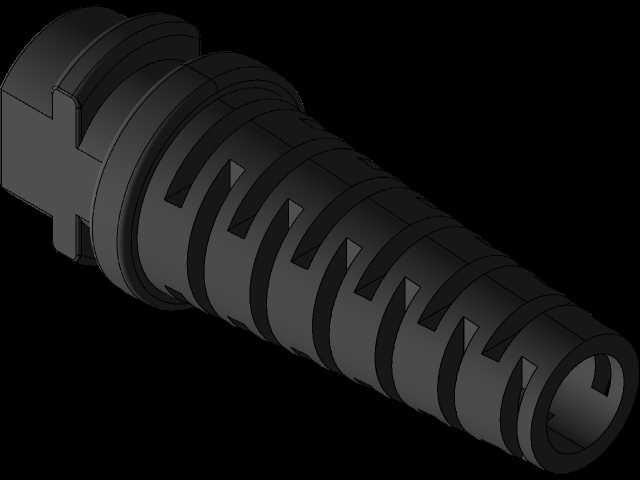

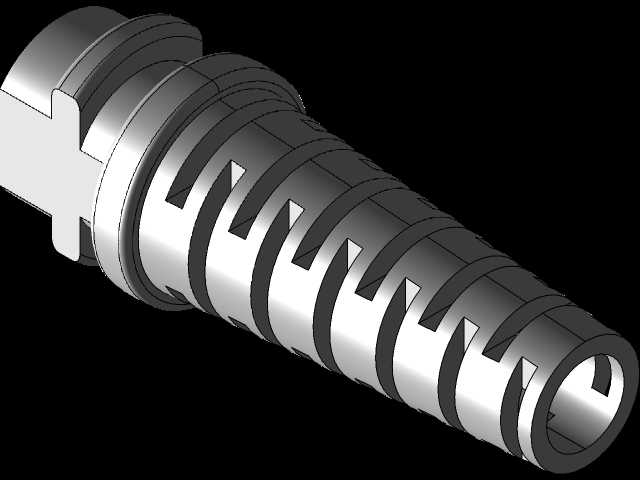

　　在各类机电设备、办公电子、家居配电的布线场景里，线缆穿过金属板材、塑料壳体的开孔位置时，很容易因为开孔边缘的毛刺、长期震动摩擦、外界水汽粉尘侵入出现绝缘层破损、信号干扰、线路短路等问题，直径6.0规格的电缆索环就是针对这类过线防护需求设计的配套零件。这类索环的核心作用是在线缆与安装孔之间形成柔性过渡层，一方面隔绝开孔硬边对线缆表皮的直接磨损，另一方面填充线缆与孔壁之间的间隙，实现基础的防尘、防溅密封，部分场景下还能缓冲设备运行带来的线缆拉扯震动，延长布线系统的使用寿命。从结构设计来看，这款索环采用了带卡槽的分段式结构，靠近安装法兰的位置设置了与板材厚度匹配的环形卡槽，安装时直接卡入预设的6.0mm直径开孔即可完成固定，

　　不需要额外的紧固件或者粘接工序，装配效率很高，适合批量生产的整机布线作业。索环的主体过线通道做了渐进式的内径收窄，既可以适配直径略小于6.0mm的线缆穿过，也能依靠橡胶材质本身的弹性抱紧线缆外壁，避免线缆在孔位内出现窜动。外露的一端做了多道环形的防滑凸棱，一方面可以在穿线时引导线缆顺利进入通道，另一方面也能增加与线缆表面的摩擦力，防止线缆受外力拉扯时从索环内滑脱。从安装边界来看，这款索环适配的安装板材厚度范围在1.0mm到2.0mm之间，安装时只需要在壳体或板材上开出直径6.0mm的规整圆孔，去除孔边的毛刺飞边，将索环的卡槽对准开孔按压到位即可，不需要复杂的安装工具，后期维护更换也十分便捷。索环的整体外露长度控制在12mm以内，

　　不会在设备壳体外占用过多的安装空间，适合内部结构紧凑的小型电子设备、仪器仪表、家居配电装置使用。材质选择上，这类索环通常采用耐老化的丁腈橡胶或者三元乙丙橡胶制作，具备一定的耐油、耐温性能，可以在-20℃到80℃的工作环境下长期使用，不会因为长期接触线缆外皮的PVC材质出现溶胀、开裂问题，也能适应普通工业场景下的少量油污、粉尘环境。在实际选型应用中，需要注意索环的适配孔径与线缆外径的匹配度，当线缆外径偏差超过±0.5mm时，会出现抱紧力不足或者穿线困难的问题；如果安装场景存在强腐蚀介质或者更高的温度要求，则需要更换对应材质的特种索环产品。在三维建模过程中，这类零件的建模重点在于卡槽的尺寸精度与过线通道的拔模角度处理，

　　卡槽的外径需要比安装孔直径大0.2mm到0.3mm，依靠橡胶的弹性变形实现过盈卡接，同时卡槽的宽度要与适配板材厚度匹配，避免出现安装后松动或者卡装不到位的问题；过线通道的内壁要做光滑处理，不能有尖锐的分型线或者凸点，防止穿线时刮伤线缆绝缘层。另外索环的外露端边缘要做圆角过渡，避免操作人员布线时被锐边划伤，也能减少线缆弯折时的应力集中点。在整机布线设计时，这类索环通常布置在设备壳体的进出线位置、内部隔板的过线位置，搭配扎带使用可以实现线缆的有序固定与防护，相比传统的橡胶护线圈，这款带抱紧结构的索环不需要额外的固定措施，密封性能与防拉扯性能更优，在小型家电、计算机外设、低压配电装置、小型工业控制设备的布线设计中应用十分广泛。设计时还要考虑索环的安装公差，预留一定的装配余量，避免因为板材开孔的尺寸偏差导致索环无法顺利安装，同时要注意索环安装位置与周边其他零部件的间隙，避免安装后与其他结构件产生干涉，影响线缆的正常弯折与设备的整体装配。
