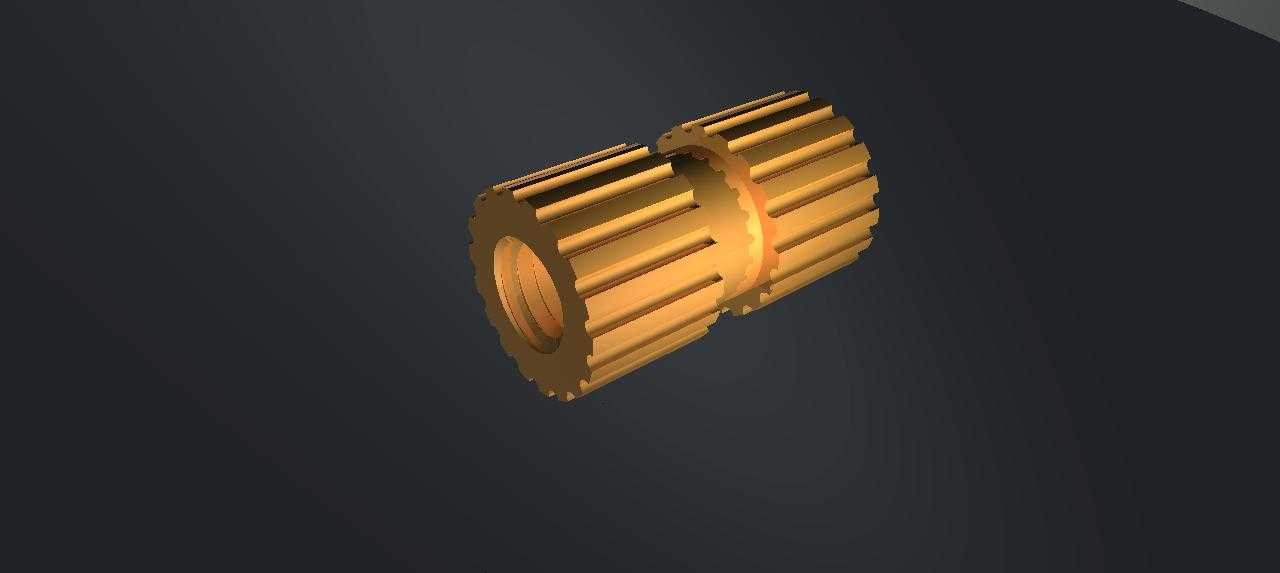

M3规格长度10mm黄铜嵌装插件结构

　　在塑胶壳体的螺纹连接场景里，这类黄铜材质的嵌装插件是解决塑胶件螺纹强度不足的核心零件，日常做通讯设备壳体结构设计时，经常会遇到塑胶外壳上需要反复拆装螺丝的位置，直接在塑胶柱上攻牙，拆装三五次就会出现滑牙、柱体开裂的问题，提前在注塑阶段埋入这类黄铜插件，就能让连接位置的螺纹强度达到金属件的连接水准，完全能满足通讯设备外壳反复开盖检修的拆装需求。汽车工业里的线束接线盒、内饰板固定点位，也大量用到同类型的黄铜插件，尤其是车载电气接线盒的内部端子固定、外壳拼接位置，车辆行驶过程中持续存在振动，普通塑胶螺纹连接很容易因为振动出现松脱，埋入黄铜插件后，螺纹配合的预紧力保持能力会提升数倍，能避免长期振动下的连接失效问题。做卫生洁具的结构设计时，这类插件也常被用在亚克力、ABS材质的洁具壳体固定点位，卫浴环境长期处于高湿度、偶尔接触清洁化学品的状态，黄铜材质本身的耐锈蚀能力刚好适配这类使用场景，不会像普通钢制嵌件那样容易出现锈迹渗出污染洁具表面的问题。

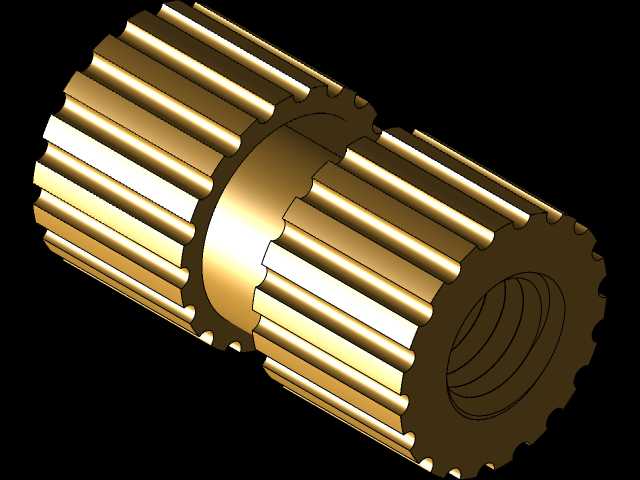

　　从设计思路上看，这类插件的外圆不会做成光滑圆柱面，通常会设计滚花、环形卡槽或者止转凸筋，目的是在注塑埋入后，和周边的塑胶材料形成足够的咬合力，避免螺丝拧入的时候插件跟着转动，或者受拉力的时候被从塑胶柱里拔出来。M3的螺纹规格是小型设备里最常用的连接螺纹，适配绝大多数小型设备的外壳固定螺丝，10mm的总长度刚好匹配壁厚3-5mm的塑胶壳体，埋入后插件端面和塑胶柱端面基本齐平，不会出现突出刮手或者凹陷太深导致螺丝拧入深度不足的问题。做三维建模的时候，需要重点控制插件的外圆尺寸公差，通常外圆和塑胶模具上的安装孔采用间隙配合，方便注塑前人工或者机械手放置嵌件，同时外圆的滚花参数要和常用塑胶材料的收缩率匹配，比如ABS材料成型收缩率在0.5%左右，滚花的齿高设计在0.2-0.3mm就能保证成型后塑胶充分填充到滚花齿槽里，形成足够的抗扭、抗拉脱力。

　　安装边界方面，这类插件埋入的塑胶柱外径通常要做到插件外径的2-2.5倍，避免注塑冷却过程中塑胶柱因为内应力出现开裂，插件底部距离塑胶柱的底部要保留至少1mm的塑胶层，防止注塑的时候出现塑胶从插件位置跑胶的问题，同时也能避免插件直接顶到模具型腔表面造成模具损伤。螺纹部分的有效牙长要控制在6mm以上，保证M3螺丝拧入后有足够的啮合牙数，按照螺纹连接的强度计算要求，金属螺纹的啮合长度达到螺纹公称直径的1.5倍以上，就能满足常规的连接抗拉需求，6mm的有效牙长已经达到M3螺纹公称直径的2倍，完全能覆盖小型设备外壳固定、接线端子压接的强度要求。实际选型的时候，还要注意插件的内螺纹公差，通常选用6H级的内螺纹公差，和市面上常规的GB/T 818十字盘头螺丝、GB/T 70内六角圆柱头螺丝都能顺畅配合，不会出现滑牙或者拧入卡顿的问题。另外黄铜材质的导电性能也让这类插件可以兼顾接地连接的作用，在电气接线盒里，部分需要接保护地的位置，可以直接把地线端子通过螺丝固定在这类黄铜插件上，不需要额外设置接地铜柱，能减少零件数量，简化装配流程。
