DB9针母串口连接器结构设计

　　在工业控制、通讯设备、测试仪器的板卡互联场景中，DB9针母接头是应用极为广泛的串行通讯接插件，日常做设备结构设计时，这类接口的安装适配是经常要处理的细节，很多新手建模时容易忽略安装边界的干涉问题，导致后期打样装配出现装不上、锁不紧的情况。

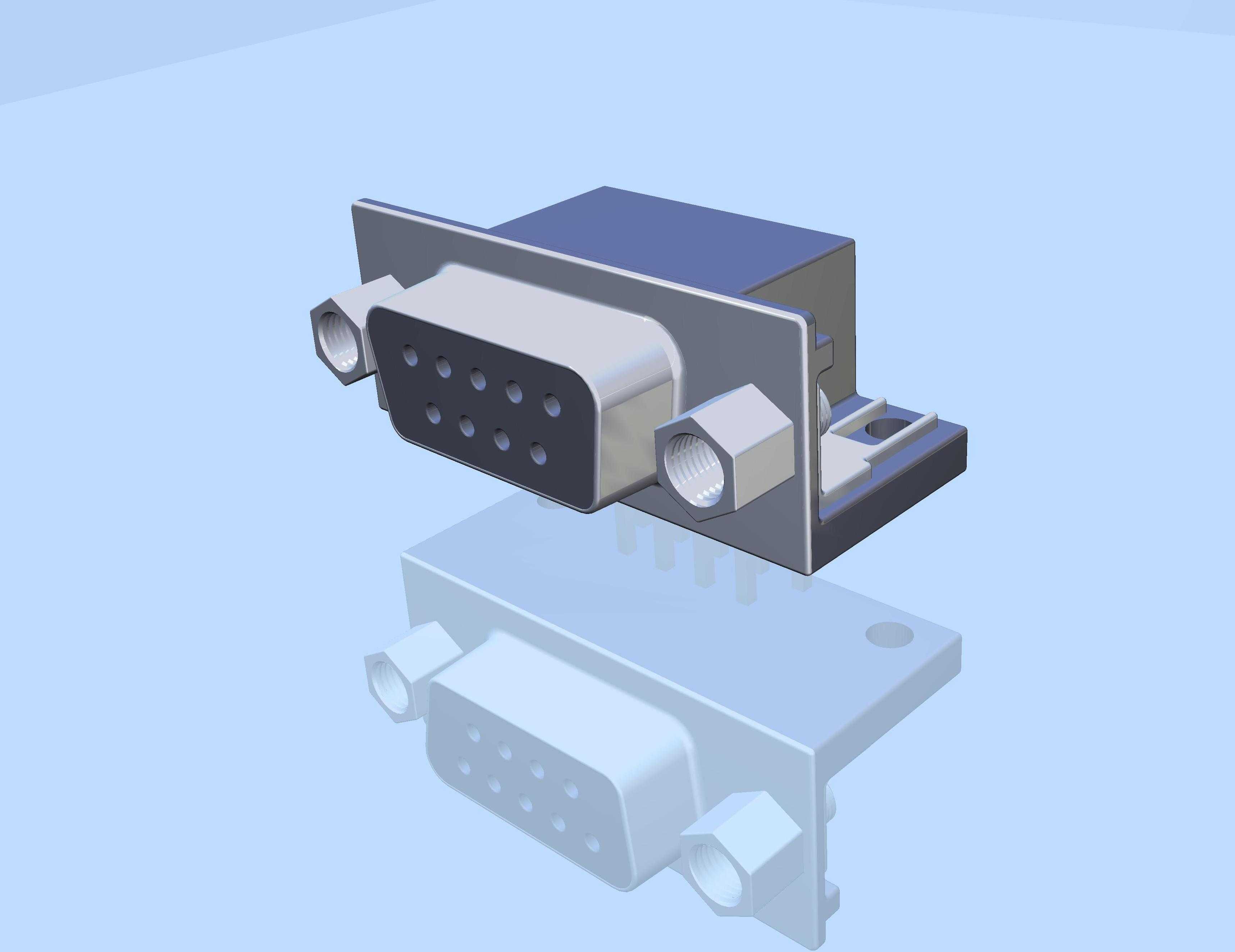

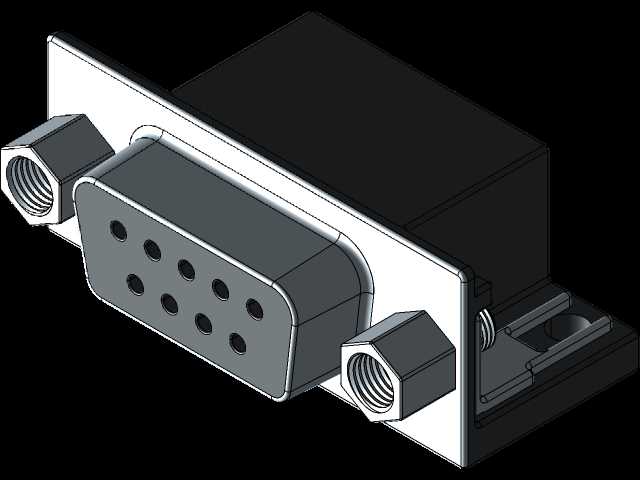

　　从实际功能来看，这款DB9母接头主要承担RS232、RS485等串行信号的传输对接，母端的9个插孔对应公端的插针，接触件采用插孔式设计，插合时能形成稳定的接触压力，保证信号传输的可靠性，避免设备运行中出现通讯丢包、信号中断的问题。接头两侧的六角螺母柱是核心的锁紧结构，对接公头后可以通过螺丝锁紧，防止设备震动、拉扯线缆时出现接头松脱，这一点在工业现场的震动工况下尤为重要，很多民用级接插件省略了锁紧结构，在工业场景里故障率会高很多。

　　设计这款接头的三维结构时，首先要明确安装法兰的边界尺寸，法兰的安装孔间距是行业通用的标准尺寸，建模时要严格对齐标准值，保证不同厂商生产的同规格接头可以互换安装，不用重新改板卡的开孔位置。接头的插合端要做导向倒角，插孔的排布要严格遵循D-SUB接口的防呆布局，D型的金属外壳本身就是防呆结构，建模时要保证外壳的D型轮廓公差合理，既不会出现插合过松导致接触不良，也不会因为公差过紧导致插拔困难，长期插拔后出现外壳磨损。

　　从安装场景来看，这款接头既可以做板端直插焊接，也可以搭配线端外壳做线缆端的压接使用，建模时要预留出焊接引脚的伸出长度，引脚的排布间距要匹配PCB板的焊盘孔位，避免焊接时出现引脚偏位、虚焊的问题。金属外壳的壁厚要兼顾屏蔽性能和结构强度，外壳采用金属材质一方面是做结构防护，另一方面可以起到电磁屏蔽的作用，减少外界电磁干扰对串行信号的影响，在强电磁干扰的工业现场，金属屏蔽壳的作用是塑料外壳无法替代的。

　　实际选型建模时，还要注意接头的插合深度，母端插孔的深度要匹配公端插针的长度，保证插合后所有插针都能完全进入插孔，接触到位，不会出现个别针脚接触不良的情况。两侧的螺母柱要和法兰本体做牢固的连接结构，建模时要考虑螺母柱的抗扭强度，锁紧螺丝时不会出现螺母柱断裂、脱落的问题，很多劣质接头在反复锁紧几次后就会出现螺母柱松脱，导致接头无法固定，设计时要在螺母柱和法兰的连接位置做加强筋结构，提升连接强度。

　　另外，接头的尾部出线位置要做圆滑过渡，避免尖锐棱角划伤线缆外皮，做线端装配时，尾部的结构要能适配线缆的外径，预留出线缆固定的位置，保证线缆拉扯时受力在固定结构上，不会直接拉扯焊接点，避免焊盘脱落、线芯扯断的问题。在做设备面板开孔设计时，要根据这款接头的法兰尺寸预留足够的安装空间，不仅要考虑接头本身的尺寸，还要预留出锁紧螺丝的操作空间，以及插拔接头时的手部操作空间，避免面板上其他元件距离接口过近，导致插拔接头时操作不便，甚至碰坏周边元件。

　　很多工程师在做整机结构设计时，容易忽略接插件的细节尺寸，往往只留一个大致的开孔，等到实际装配时才发现干涉、装不上的问题，这类标准接插件的三维建模一定要严格遵循行业通用的尺寸规范，保证互换性，同时要结合实际装配场景考虑操作空间、锁紧结构、屏蔽性能、接触可靠性这些实际使用中的细节，才能让设计的结构在实际生产、装配、使用中不出问题，减少后期改模、返工的成本。
