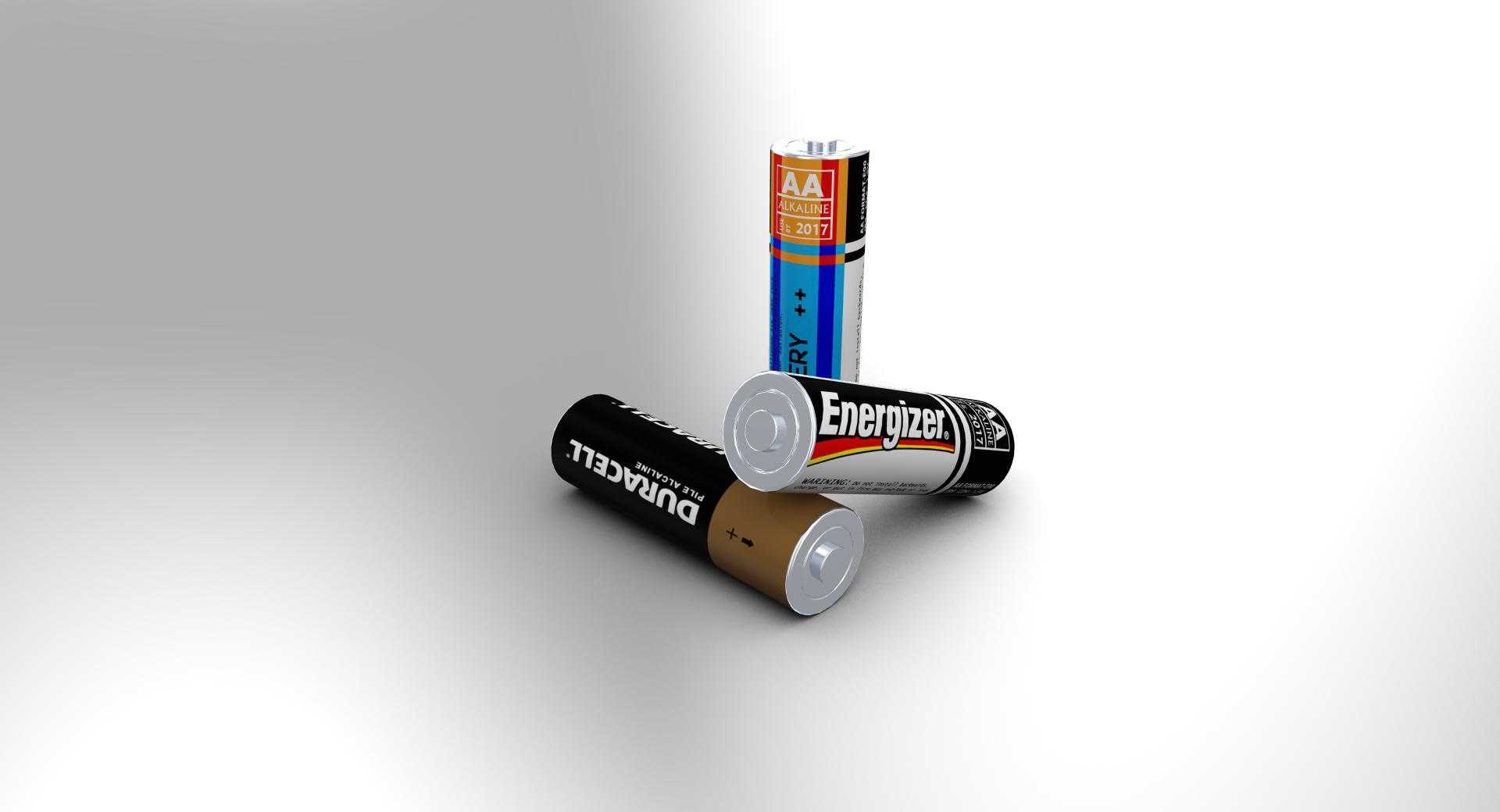

常用AA干电池外观结构三维数模

　　日常做消费类电子结构设计时，AA规格圆柱干电池是绕不开的标准供电配件，很多手持检测设备、无线外设、小型家用工控终端的电池仓设计，都需要匹配这类通用电池的外形边界做结构避让，这次做的三维数模完全贴合市售主流AA电池的实际外形公差，能直接导入设备装配体做干涉检查，不用反复核对实物测量尺寸。

　　从实际应用场景来看，这类电池覆盖的设备范围极广，小到无线鼠标、工业无线测温手柄，大到部分便携式现场校验仪、应急手持照明设备，都会采用AA电池作为供电方案，核心原因是其通用性极强，全球范围内的采购替换成本极低，不需要配套专用充电底座，在无外接电源的现场作业场景下，随时可以更换补充电能，不会因为专用电池亏电导致设备停摆。做结构设计时，电池仓的尺寸边界必须严格匹配电池的外形公差，既要保证电池装入后不会出现晃动松脱，也要避免公差过紧导致电池更换时卡滞，尤其是正负极接触弹片的位置，需要结合电池端面的结构做让位设计，保证接触压力稳定，不会因为设备跌落、振动出现接触断电的问题。

　　数模构建时完全还原了AA电池的标准圆柱外形，直径控制在14.5mm以内，整体长度控制在50.5mm的标准尺寸范围内，外壳的标识区域做了等比例还原，正极端的凸起结构、负极端的平面结构都按照实物的实际尺寸做了建模，正极端的凸起高度控制在1mm左右，能匹配市面上绝大多数标准电池弹片的接触行程。建模过程中特意考虑了不同品牌AA电池的外形公差带，把外壳的最大轮廓尺寸做了上限预留，导入装配体做电池仓设计时，直接按照数模的最大轮廓做避让，就能兼容市售绝大多数品牌的AA电池，不会出现某一品牌电池装不进去的问题。

　　从设计思路上来说，这类通用标准件的三维数模不需要做内部电化学结构的还原，核心是还原外部装配相关的所有尺寸特征，包括外壳的滚花区域、端面的圆角过渡，这些细节都会影响电池仓的插拔手感，比如电池外壳靠近负极端的圆角如果做的过小，电池装入仓体时就容易和仓口的棱边出现卡滞，数模里特意把这个位置的圆角按照实物的R0.8做了还原，设计仓体入口倒角时就能对应匹配，保证插拔顺滑。另外数模也还原了电池外壳的膜标区域厚度，虽然这个厚度只有0.1mm左右，但在做紧凑结构设计时，这个尺寸的偏差就可能导致电池和仓壁出现0.1mm的干涉，实际打样后就会出现装不进去的问题，这类细节在通用件建模时必须考虑到位，不能因为尺寸小就忽略。

　　实际选型使用时，AA电池的供电特性也需要和设备功耗匹配，这类干电池的标称电压为1.5V，适合给功耗在1W以内的便携设备供电，做结构堆叠时，除了电池本身的尺寸，还要预留出正负极弹片的安装空间，通常正极端需要预留2mm的弹片压缩行程，负极端预留1.5mm的弹片压缩行程，整个电池仓的轴向总长度需要控制在54mm左右，才能保证电池装入后弹片有足够的接触压力，同时不会因为压缩量过大导致弹片塑性变形。如果是多节电池串联的仓体设计，还要考虑电池之间的连接片厚度，每两节电池之间需要预留0.3mm的连接片安装空间，避免多节电池装入后总长度超差导致仓盖无法闭合。

　　很多新手工程师做电池仓设计时，容易直接照搬理论尺寸，忽略实际电池的公差范围，导致打样后出现部分电池装不进去、或者接触不良的问题，用这个贴合实际公差的数模做装配校验，就能提前规避这类问题，不用反复修改模具。另外数模的外形细节也可以用来做产品渲染，在做产品说明书、宣传物料时，直接调用数模渲染电池安装示意图，比拍摄实物的效率更高，角度和光影也更容易控制。
