立式快速压紧手动夹钳三维结构设计

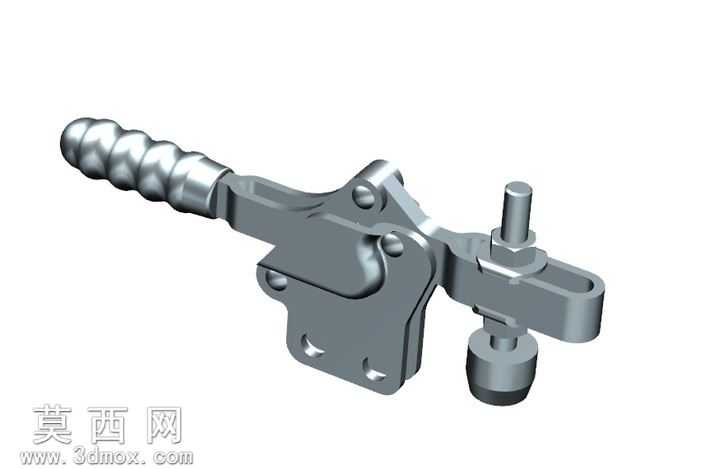

本作品为手动式快速压紧夹钳的三维参数化模型，整体采用自顶向下的装配设计思路完成建模，在主流三维CAD环境中完成全零件的特征构建与装配约束，完整还原了该类夹钳的四连杆自锁机械结构。建模过程中首先完成核心连杆机构的运动草图约束，确定各铰接点的相对位置与运动行程，保证夹钳在压紧工位具备可靠的机械自锁性能，避免受振动或外力作用出现松脱失效。所有零件均采用实体特征建模，手柄部分设计了多段圆弧凸起的防滑握柄结构，建模时通过扫描与阵列特征完成握柄纹理的构建，曲面过渡做了圆角处理，还原实际产品的握持手感与防滑设计；夹钳主体基座采用带安装孔的板式结构，建模时精准还原了安装沉孔、铰接轴孔的位置与尺寸公差，保证虚拟装配时各铰接部件的转动间隙符合实际装配要求。压头部分采用可调式螺杆结构，建模时保留了螺杆的调节螺纹特征与压头的缓冲接触端结构，可直观展示夹钳的压紧高度调节功能。材质渲染阶段，整体零件赋予哑光金属钢材质，调整材质的粗糙度与金属度参数，模拟五金冲压件与机加工件的表面质感，铰接轴部分做了轻微的倒角高光处理，压头的接触端赋予稍软的金属材质区分功能部位，渲染时采用工作室柔和光照环境，清晰展现夹钳的结构轮廓与各部件的装配关系，无过度曝光或材质失真问题。模型完整还原了该类夹钳的操作逻辑：扳动手柄时通过连杆机构带动压臂完成下压与自锁，反向扳动手柄即可快速松开工件，各运动部件无干涉，可直接用于工装夹具方案的展示、非标自动化设备的配套选型参考，也可作为机械原理教学中连杆自锁机构的演示案例，帮助理解快速夹具的结构设计逻辑与力学传递路径。
